Klettsystem-Sets 30 m²

Noppenplatte 30-2 – Extra Stabilität und Schallschutz (WLG 040, 5 kN)Das Noppensystem eignet sich hervorragend für den Einsatz in Fußbodenheizungen. Es bietet eine flexible und sichere Rohrverlegung, mit Rohrdimensionen von 14 bis 16mm. Ob für große Flächen, kleine Räume oder außergewöhnliche Grundrisse. Dank der robusten Bauweise und der vielseitigen Eigenschaften finden Sie hier die ideale Lösung für unterschiedlichste Anforderungen.Produktmerkmale Hinterschäumte, trittfeste Noppen zur sicheren Fixierung von 14–16 mm Heizrohren. Erhöhte Trittschallverbesserung um bis zu 28 dB. Für hohe Verkehrslasten bis 5 kN/m².Technische Daten: Plattengröße: 1.000 x 1.000 mm (mit Überlappung: 1.025 x 1.025 mm). Noppenhöhe: 19 mm. Wärmedurchlasswiderstand: 0,75 m² K/W. Aufbauhöhe: 81 mm (mit Fließestrich) bzw. 91 mm (mit Zementestrich). Trittschallverbesserung: 28 dB. Farbe: Schwarz.Einsatzbereiche:Ideal für Anwendungen mit erhöhten Schallschutzanforderungen, z. B. in Mehrfamilienhäusern oder öffentlichen Gebäuden.Allgemeine Vorteile der Noppen- und Rohrträgerplatten Hervorragende Begehbarkeit und Schutz der Rohre durch hinterschäumte, trittfeste Noppen (bei Noppenplatte 11 mm und 30-2). Höchste Flexibilität dank Möglichkeit von 14mm bis 16mm Rohr. Effiziente Montage: Ein-Mann-Installation möglich, wenig Verschnitt. Universelle Einsatzmöglichkeiten: Für Flächenheizung und -kühlung. Kombinierbar mit Estrichtypen: Calciumsulfat-Fließestrich oder Zementestrich. Energieeffizienz: Optimale Wärmeübertragung und energieeinsparende Eigenschaften.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und Materialien Verlegeabstand: 10 cm (Standard für Heizkreisberechnung). Maximale Rohrlänge bei 16er Rohr: 100 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs). Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 16x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Noppenelementen selber einbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben und stabil sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Noppenplatten Die Noppenplatten werden vollflächig auf dem Boden ausgelegt. Platten über die Folienüberlappung miteinander verbinden (Druckknopfverbindung). Noppen-Dichtprofil aus PE-Schaum Das Noppen-Dichtprofil mit Folienlasche des Randdämmstreifens in Noppenplatten klemmen. Dient dazu, dass der Estrich nicht zwischen Noppenprofile und Randdämmstreifen läuft. Einlegen der Heizrohre Heizrohre (16 mm Durchmesser) in das gewünschte Verlegemuster einclipsen (z. B. Mäander- oder Spiralform). Maximale HEizkreislänge von 100 m pro Kreislauf beachten, um Druckverluste zu vermeiden. Heizrohr an den Verteiler anschließen und auf Dichtheit prüfen Zusatzmaßnahmen Für eine zusätzliche Dämmung eignet sich PUR - oder EPS-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden. Wichtige Hinweise für den Einbau:Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Noppensystem die perfekte Wahl für Alt- und Neubauten.

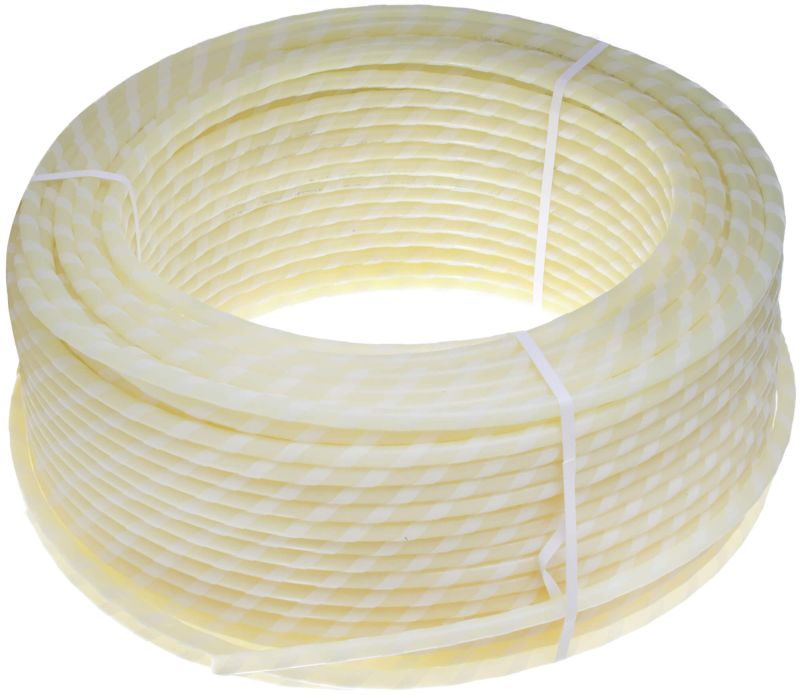

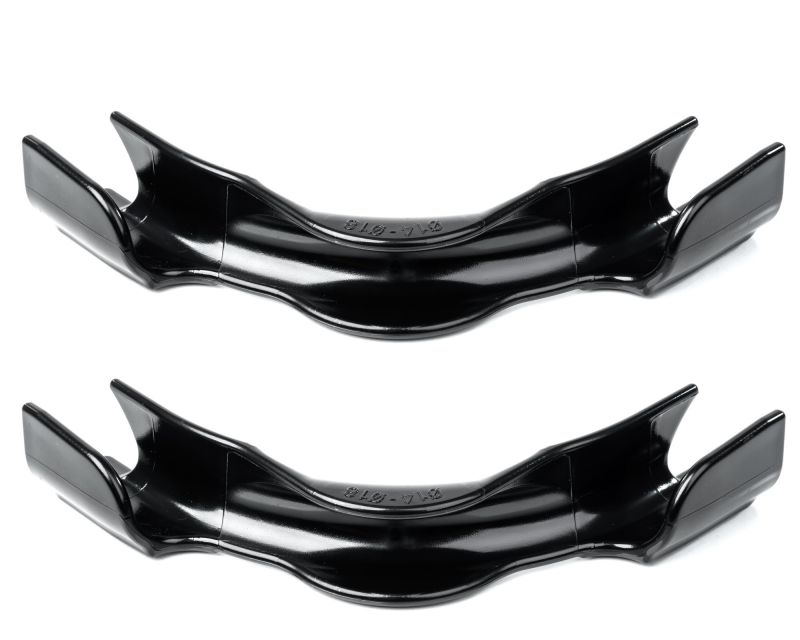

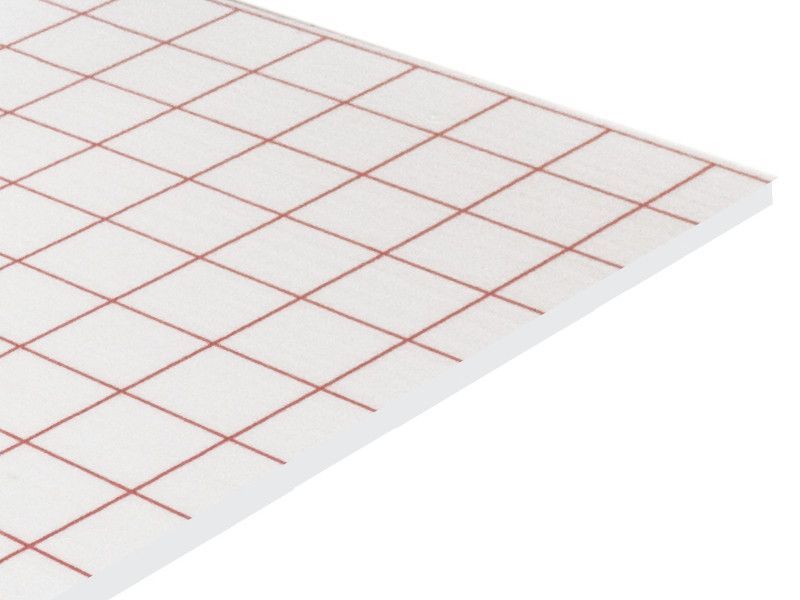

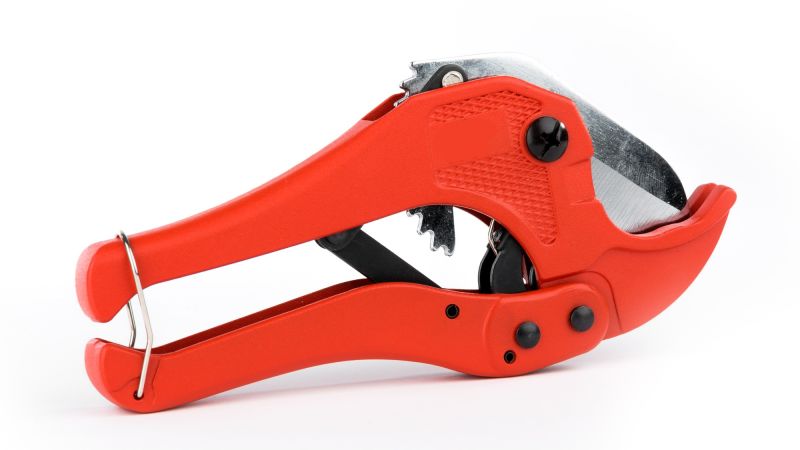

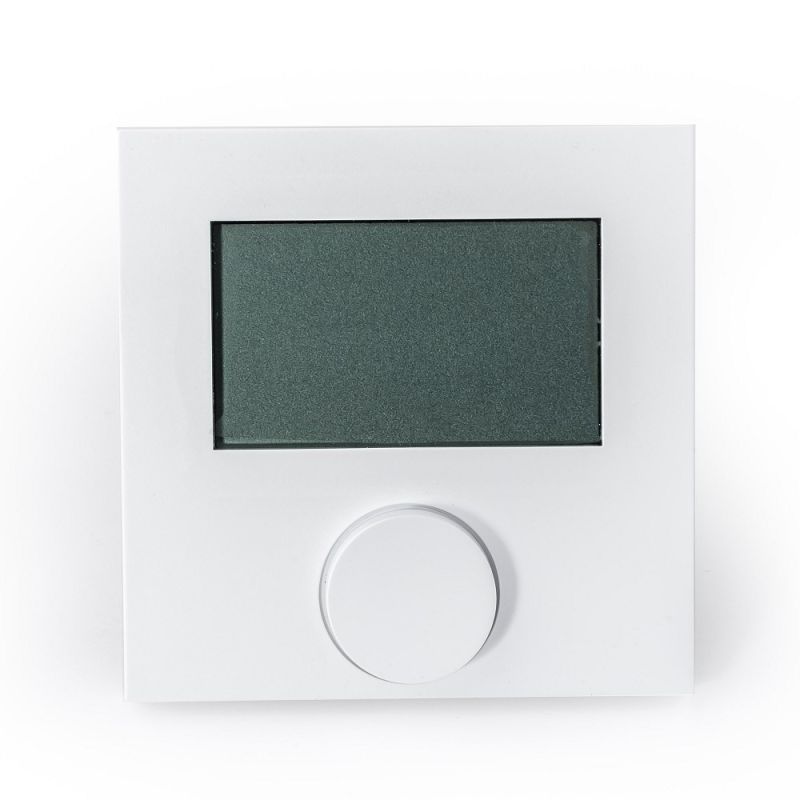

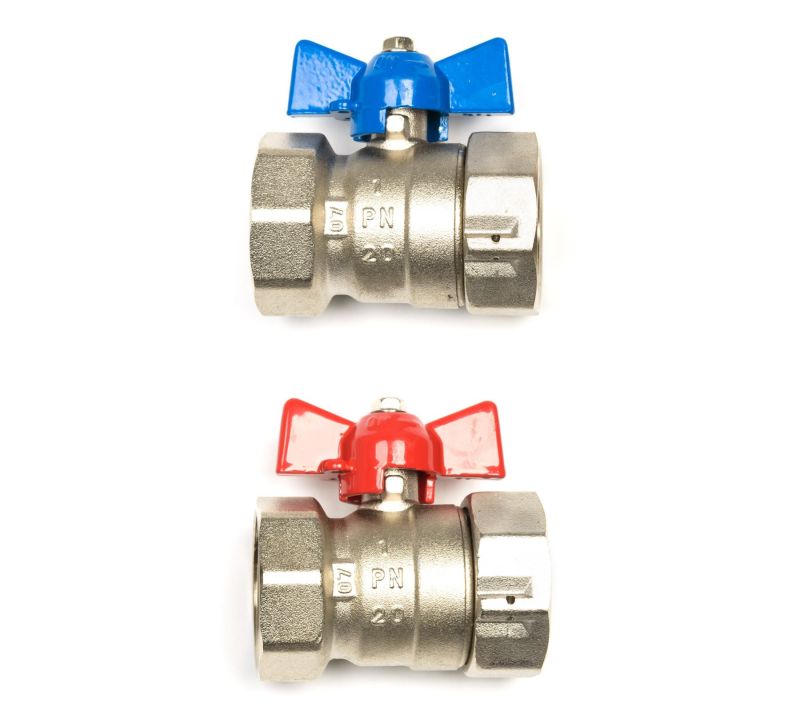

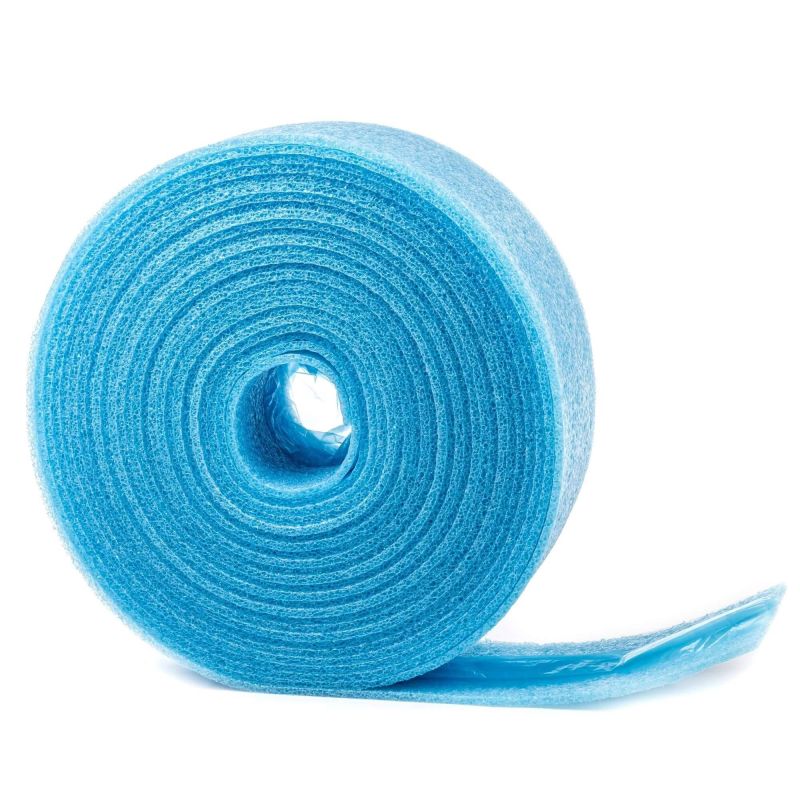

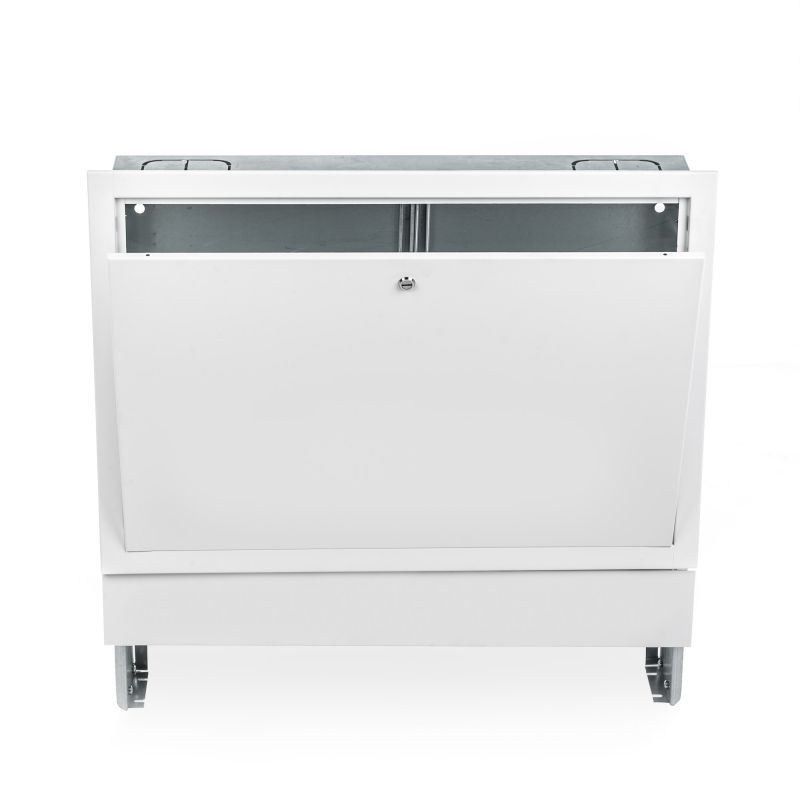

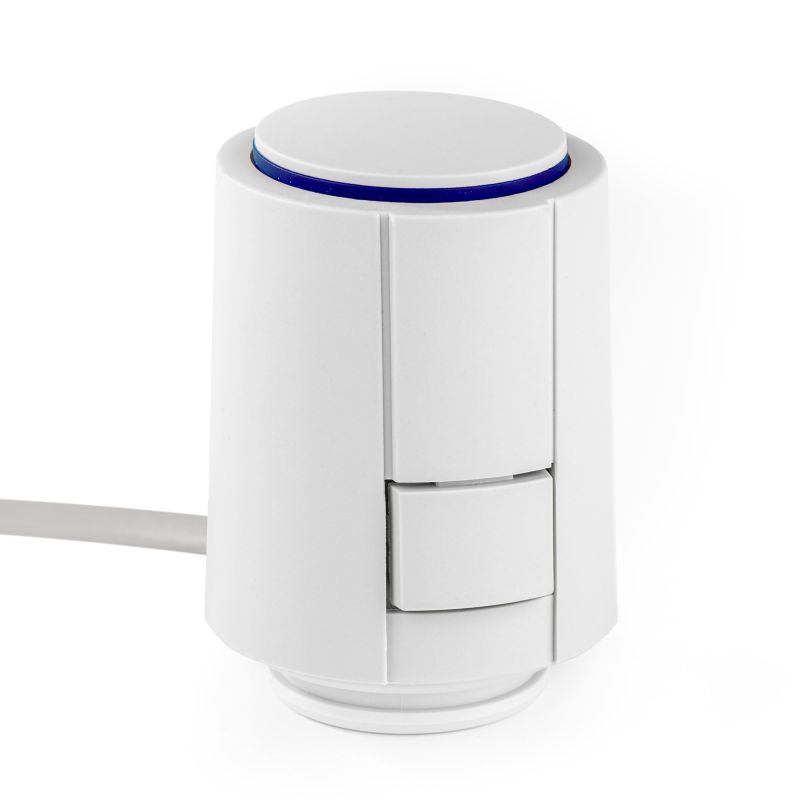

Klettsystem-Sets für Fußbodenheizung mit Regelung, 30-100 m²Info:Leider kann es derzeit aufgrund von Lieferschwierigkeiten bei unserem Lieferanten Möhlenhoff zu Verzögerung bei der Auslieferung der Raumregler kommen. Sobald diese verfügbar sind, liefern wir Ihnen diese nach.Das Klettsystem eignet sich optimal für die Verlegung von Fussbodenheizung. Dank des Kletts haftet das Rohr sehr fest an der Klettrolle und ermöglicht eine flexible und einfache Verlegung.Wir empfehlen zu diesem Paket eine Rohrhaspel und eine Rohrverlegeklemme sowie das Tragen von Handschuhen für die optimale Handhabung des Klett-Rohres. 10 m²20 m²30 m²40 m²50 m²60 m²70 m²80 m²90 m²100 m²Klett-Rolle 30-3 WLG045 4kPa (m²):102030405060708090100Randstreifen 150x8 mm mit Folienschürze (m):2525255050757575100100Klett Heizrohr PE-Xc 17x2 mm (m):200200200400400400600600600600Edelstahl Heizkreisverteiler 2-12 Heizkreise(Ausführung Heizkreise):2223446789Klemmverschraubungen 3/4" (Stk.):44468812141618Verteilerschrank UP:UP1 450 mmUP2 530 mmUP3 680 mmUP4 830 mmMöhlenhoff Regleranalog oder mitStandard Display (Stk.):1122345667Stellantriebe 230V Alpha 5 inkl. Adapter (Stk.):1223446789Winkelspangen 90° (Stk.):24468812141618Blindstopfen 3/4" (Stk.):2ohneHinweis:Bitte beachten Sie, dasses sich bei unseren Komplettsets um unteilbare Angebote handelt und eine Rückgabe oder Austausch einzelner Komponenten ausgeschlossen istdem Komplettset ein 15 cm-Verlegeabstand des Heizrohres zugrunde gelegt wurde

Trockenestrichsystem für Fußbodenheizungen mit RegelungstechnikDer Einbau einer Fußbodenheizung mit Trockenestrich ist die ideale Lösung für den Einsatz in Altbausanierungen, Holzbalkendecken und Neubauten. Dank der geringen Aufbauhöhe von nur 43,2 mm und dem leichten Material (EPS) bietet dieses System eine effiziente und vielseitige Möglichkeit, eine Fußbodenheizung zu integrieren. Hierbei wird anstelle eines Nassestrichs Trockenestrichplatten verwendet, die beispielsweise mit einem niedrigsten Aufbau von 18 mm (z. B. Knauf Brio) als Lastverteilschicht fungieren. Passend dazu wird das System mit Aluverbund- oder PE-RT Rohr 14x2mm vorkonfiguriert angeboten.Dieses Komplettset enthält eine abgestimmte Regelungstechnik, die unter Berücksichtigung der maximalen Heizkreislänge optimal auf die gesamte Grundfläche ausgelegt ist.Vorteile des TrockenestrichsystemsGeringes Gewicht: Perfekt für Altbauten und Holzbalkendecken, da keine hohen Lasten auf die Konstruktion wirken.Niedrige Aufbauhöhe: Mit nur ca. 43,2 mm bleibt die Fußbodenheizung auch in Räumen mit niedriger Deckenhöhe realisierbar.Einfache Verlegung: Das System ist durch das Puzzle-Prinzip und die Trockenbauweise leicht zu installieren.Flexibilität: Geeignet für nahezu alle Bodenbeläge, die für Fußbodenheizungen freigegeben sind.Schnelle Montage: Keine Trockenzeiten des Estrichs benötigt.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und MaterialienVerlegeabstand: 12,5 cm (Standard für Heizkreisberechnung).Maximale Rohrlänge: 90 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs).Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 14x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Trockenestrich selber einbauen - so funktioniert es:Vorbereitung des UntergrundsDer Boden muss eben und stabil sein.Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren.Verlegung der ProfilplattenDie Profilplatten werden vollflächig auf dem Boden ausgelegt.Dank des Puzzle-Systems lassen sich die Platten einfach zusammenstecken.Wärmeleitbleche und HeizrohreDie Wärmeleitbleche werden im gewünschten Verlegemuster in den vorgesehenen Profilen platziert.Anschließend werden die Heizrohre (Aluverbund oder PE-RT) in die Wärmeleitbleche eingelegt.PE-TrennschutzfolieDie PE-Trennschutzfolie wird über die gesamte Fläche verlegt.Eine Überlappung von ca. 5–10 cm reicht aus; Verkleben ist nicht notwendig.Hauptfunktion: Vermeidung von Ausdehnungsgeräuschen.TrockenestrichplattenDie Trockenestrichplatten (mindestens 18 mm) werden als Lastverteilschicht aufgebracht.Diese sorgen für Stabilität und eine gleichmäßige Lastverteilung.ZusatzmaßnahmenFür eine zusätzliche Dämmung eignet sich PUR-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden.Eine gebundene Schüttung für den Ausgleich (mindestens 150 kPa/m² Belastbarkeit) wird für eine optimale Lastaufnahme empfohlen.Heizkreisverteiler und RegeltechnikPro beheizten Raum ist ein Raumbediengerät vorgesehn.Für die Raumbediengeräte empfehlen wir ein 5x1,5mm² NYM Kabel.Wichtige Hinweise für den Einbau:Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Fliesen: Bei Fliesenformaten größer als 30 x 30 cm sollte eine Entkopplungsmatte verwendet werden, um Spannungen zu vermeiden. Eine Beratung durch einen Fliesenleger wird empfohlen.Bei gewünschten Anpassungen am Komplettset kontaktieren Sie gerne unsere Service-Hotline.

Unser TACKER-SET mit RegeltechnikMultidämmrolle:Selbstverlegern bringt die Dämmrolle enorme Zeitvorteile, da die Verlegung schnell und einfach von der Hand geht. Wir bieten Ihnen folgende Varianten an:Dämmrolle 20-2 mmDämmrolle 25-2 mmDämmrolle 30-3 mmDämmrolle 35-3 mmSie können die Stärke je nach benötigter bzw. möglicher Aufbauhöhe wählen.  Aufbaubeispiel: 20-225-230-335-3 Bodenbelag     Rohrüberdeckung45 mm45 mm45 mm45 mm Heizrohr PE-RT 17x2 oder Aluverbundrohr 16x216-17 mm16-17 mm16-17 mm16-17 mm Systemdämmung18 mm23 mm27 mm32 mm Zusatzdämmung20 mm20 mm20 mm20 mm Bodenplatte / Betondecke           Konstruktionshöhe*99-100 mm104-105 mm108-109 mm113-114 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine dünnere bzw. dickere Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellenAuf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Welcher Estrich?Für das Tackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können.Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Mindestheizrohrüberdeckung: 35 mmDer Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit.Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand - Sie haben die Wahl:Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen. !!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder eAin ustausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Dämmrolle:DIN-geprüfte Wärme- und Trittschalldämmrolle verlegefertig aus Polystyrolschaum. Das aufgedruckte Raster dient als Orientierungshilfe bei der Verlegung und erleichtert zudem das Zuschneiden.Ihre Vorteile:bewährte und günstige VerlegetechnikEin-Mann-MontageFlexible HeizrohrverlegungSichere Haltkraft dank der reißesten GewebefolieEPS-FCKW-freiRanddämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art.Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 17x2 mm:Das Rohr ist super flexibel und verfügt über eine große Zähigkeit und Festigkeit.Werkstoff 2344Max. Betriebstemperatur: 70ºMax. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)Betriebsbedigung nach EN 12319 nach Anwenderklasse 4/5Sauerstoffdicht nach DIN 4726Erfüllt die techn. Anforderungen nach DIN 4721SKZ-Nr. A 468Biegeradius 5 x DAluverbundrohr 16x2:Auf das flexible PE-RT Heizrohr wird ein Aluminiummantel stossgeschweißt. So werden die hervorragenden Eigenschaften der Kunstoffe mit den Vorzügen von Aluminium kombiniert.Max. Betriebstemperatur: 60ºMax. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar)Wärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius 5 x DTackernadeln:Perfekter Halt des Heizrohres auf der GewebefolieFür Rohre bis 20 mm DurchmesserLänge: 42 mm// Haltekraft: 3,5 kg (EU Norm)// max. Haltekraft 9,0 kgKlebeband transparent:Breite: 50 mm, Kerndurchmesser: 75 mmKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden von Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststof- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Heizkreisverteiler aus Edelstahl:Vor- und Rücklaufbalken aus robustem, hochwertigem,korrosionsbeständigem Edelstahl-ProfilSeitl. 1"" AnschlussAbgänge 3/4"" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Verteilerschrank Unterputz:Verteilerschrank weiss Unterputz (UP ) in verschiedenen Größen - für  2 bis 12 KreisenB (xxx) x H (70,5-80,5)cm x T (11-16) cmHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarKlemmverschraubung 3/4"" x 16/17 mm (Set a 2 Stk.):Informationen zu 2 mm Verschraubungen:Material: Messing3/4"" Eurokonus VerschraubungZwei Verschraubungen pro Heizkreis (Vor- und Rücklauf)Verpackungseinheit: Beutel à 2 StückRaumthermostat - Alpha direct 230 V - Standard DisplayGroßes, übersichtliches LC-DisplayFlache Ausführung und geringe Maße (86 x 86 x 31 mm)Korrektur Ist-TemperaturerfassungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionHochwertige Designscheibe aus kratzfestem Kunststoff (optional)Hochwertiges, modernes DesignGeeignet für NC BetriebHohe FunktionssicherheitStellantrieb Möhlenhoff - Alpha 5 - mit VA10:Merkmale:Modernes DesignStellweg: 4,0 mmAusführung: stromlos-zu (NC) oder stromlos-auf (NO)inkl. VA 10 (andere Ausführungen auf Anfrage)Leistungsaufnahme: 1 WattVollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertTechnische Daten:Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msBetriebsleistung: 1 W*Stellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen MontagelagenWinkelspangen für 14-18 mm Rohr:Winkelspange für HeizrohreDurchmesser 14 -18 mmKugelhahnset 1"" (Set a 2 Stk.):Kugelhanset rot/blau bestehend aus 2 Stück.Regelklemmleiste - Alpha direct Standard Komfort - 230 V - 10 ZonenAusführung mit 6 oder 10 ZonenBis zu 18 Stellantriebe anschließbarAusstattung für Heiz- und/oder KühlsystemeEinfache, intuitive Installation und BedienungSignalisierung des Status durch LEDsBewährte Kabelführung und normenkonforme ZugentlastungSchraublose KlemmenanschlusstechnikÜbersichtlich angeordnete AnschlussklemmenAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturEinstellbare Nachlaufzeit für die Pumpen- und KesselsteuerungAnschluss für einen Temperaturbegrenzer bzw. TaupunktsensorWählbarer Wirksinn per DIP-Schalter: NC oder NO(NC: Stromlos zu / NO: Stromlos auf)Hohe FunktionssicherheitWartungsfreiRohrabschneider:Schneidet PVC-, Aluminium- oder Plastik-Rohre.Geeignet für Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer. Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Tackergerät!!! hier bestellen !!!o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!   !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Dünnschicht-System – Das innovative System für RenovierungenDas Dünnschicht-System ist speziell für Renovierungen und Modernisierungen konzipiert, bei denen eine minimale Aufbauhöhe entscheidend ist. Mit einer Gesamthöhe von nur 22 mm (im Verbund) überzeugt es durch Vielseitigkeit, Effizienz und einfache Installation – selbst auf bestehenden Untergründen wie alten Fliesen oder Estrich.Hinweis:Der Nivellierestrich, z. B. Knauf N440, wird mit ca. 46 kg/m² (trocken) kalkuliert und muss separat bestellt werden.WICHTIG! Die Nivelliermasse muss von einem Fachmann aufgetragen werden.Vorteile des Dünnschicht-Systems Extrem niedrige Aufbauhöhe: Perfekt für Renovierungen ohne wesentliche Veränderung der Bodenkonstruktion. Einfache Installation: Selbstklebende Noppenplatte und geringes Gewicht erleichtern die Verlegung. Flexibilität: Geeignet für Verlegung auf verschiedenen Untergründen – von Stein bis Holzwerkstoffplatten. Schnelle Reaktionszeiten: Die dünne Estrichschicht ermöglicht ein rasches Aufheizen. Energieeffizient: Funktioniert optimal mit Niedertemperatur-Systemen wie Wärmepumpen. Universelle Einsatzmöglichkeiten: Kombinierbar mit bestehenden Heizsystemen oder als Komplettlösung. Angenehmes Raumklima: Flächenheizung sorgt für gleichmäßige Wärmeverteilung und Behaglichkeit. Zeitsparend: Schnelle Bauzeit durch geringe Trocknungsdauer des Nivellierestrichs. Langlebig und wartungsarm: Qualitativ hochwertige Materialien sorgen für eine lange Lebensdauer.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und Materialien Rohrtyp: Polybuten-Heizrohr 12x1,3 mm für beste Wärmeübertragung. Verlegeabstand: Standardmäßig 10 cm für gleichmäßige Heizleistung. Maximale Rohrlänge: 70 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs).Technischer Aufbau1. Aufbau im Verbund (Untergrund: Stein, Fliesen, Estrich) Dünnschichtplatte: 13 mm (Noppenplatte für 12-mm-Rohr). Estrichüberdeckung: Mindestens 10 mm über den Rohren. Gesamthöhe: Ca. 22 mm. Nivelliermasse: Ca. 46 kg/m² (trocken), z. B. Knauf N440. Heizrohrlänge: Maximal 70 m pro Heizkreis für 12-mm-Rohr.2. Aufbau auf Trennlage (Untergrund: OSB-Platten, EPS, etc.) Schrenzlagen-Folie Dünnschichtplatte: 13 mm (Noppenplatte für 12-mm-Rohr). Estrichüberdeckung: Mindestens 25 mm über den Rohren. Gesamthöhe: Ca. 39 mm. Heizrohrlänge: Maximal 70 m pro Heizkreis für 12-mm-Rohr.Das Dünnschichtsystem selber aufbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben, stabil, staubfrei und grundiert sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Profilplatten Klebefolie auf der Noppenrückseite abziehen Die Profilplatten werden vollflächig auf dem Boden ausgelegt. Heizrohr verlegen Das Heizrohr wird im gewünschten Verlegemuster mittels einklicken eingelegt. Dichtheitsprüfung Vor dem Estrichauftrag das System auf Leckagen testen. Nivellierestrich aufbringen Gleichmäßige Verteilung der Masse, z. B. Knauf N440. Trocknungszeiten beachten. Das Dünnschicht-System bietet eine einfache, effektive und platzsparende Lösung für die Modernisierung von Wohnräumen. Seine minimale Aufbauhöhe, die vielseitige Einsetzbarkeit und die schnelle Installation machen es zur idealen Wahl für Renovierungsprojekte. Kombiniert mit energieeffizienter Technik sorgt es für ein behagliches und nachhaltiges Raumklima.
