Installation mit dem Trockenbausystem (nur 25 mm hoch!)

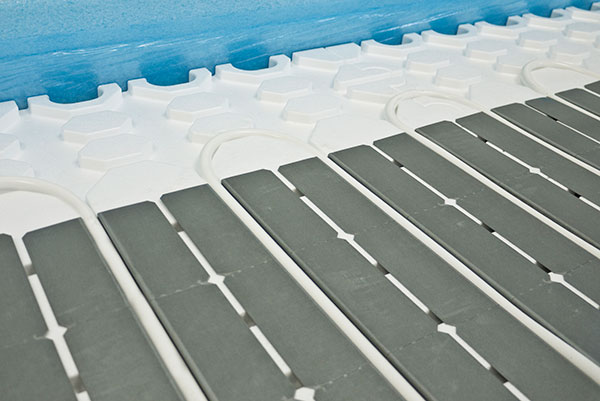

Bei dieser Art von Fußbodenheizung, werden die Rohre mit Hilfe von 25 mm EPS-Dämmplatten (ohne Trittschall) und Wärmeverteilungsprofile aus Stahl direkt auf den Unterboden befestigt. Die EPS-Platten werden mit einem Profilblech aus Stahl versehen. In diese Profile wird ein Fußbodenheizungsrohr mit einem Durchmesser von 14 mm geklemmt. Darüber kommt die PE-Abdecktoleranzfolie als Feuchtigkeitssperre. Danach empfehlen wir die Knauf Brio Platten als Lastverteilschicht.
EPS-Dämmplatten ohne Trittschall (Trockenbau-System)
Abmessungen pro Dämmplatte: 0,75 m2 (100 cm x 75 cm)
Stückanzahl pro Box: 23 Platten (17,25 m2)
Rohrabstände: 125 mm (Hauptheizung)
Maximale Rohrlänge: 100 m
Omega-Profile aus Stahlblech (Trockenbau-System)
Abmessungen pro Wärmeleitlamelle: 750 mm x 120 mm
Benötigte Anzahl: etwa 9 Profile pro m²
Bodenaufbau
A. Tragender Unterboden (Rohdecke)
B. Bodenbalken (nur in einigen Situationen)
C. Trockenbauplatten (ohne Trittschall)
D. Wärmeleitbleche
E. Fußbodenheizungsrohr (14 mm PE-RT), Abdecktoleranzfolie und Lastverteilschicht
F. Gewünschter und sichtbarer Bodenbelag
