Mehrschichtverbundrohr mit Isolierung 20 x 2 mm / 10 mm (rot)

Metallverbundrohr/Alu-Verbundrohr für Sanitär- und Heizungsinstallation, diverse AusführungenDas Aluminium-Mehrschicht-Verbundrohr vereinigt die positiven Eigenschaften von Kunststoffrohren mit den Vorzügen von Aluminiumrohren.

Heizkreisverteiler EdelstahlDer Verteiler ist aus einzelnen Komponenten gebaut, die mit Hilfe von Aufhängebügel an der Wand (oder in einem Verteilerschrank) montiert werden können. Der Verteiler ist für Niedertemperatursysteme geeignet und mit regelbaren Durchflussmessern ausgestattet, womit der Durchstrom des Wassers pro Heizkreis geregelt werden kann.Produktmerkmale:Vor- und Rücklaufbalken aus robustem, hochwertigem,korrosionsbeständigem Edelstahl-ProfilSeitl. 1"" AnschlussAbgänge 3/4"" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Bitte passenden Stellantrieb und Kugelhahnset mitbestellen (nicht im Lieferumfang enthalten)2 Heizkreise200350863 Heizkreise250350864 Heizkreise300350865 Heizkreise350350866 Heizkreise400350867 Heizkreise450350868 Heizkreise500350869 Heizkreise5503508610 Heizkreise6003508611 Heizkreise6503508612 Heizkreise70035086HeizkreiseLänge (mm)Höhe (mm)Tiefe (mm)

Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungDas Kugelhahnset 1" IG/IG in Rot und Blau ist die ideale Lösung für den Anschluss von Heizkreisverteilern in Fußbodenheizungsanlagen. Die Kugelhähne ermöglichen eine zuverlässige Absperrung der Vor- und Rücklaufleitungen und sorgen so für eine einfache Wartung oder Erweiterung der Anlage. Dank der mitgelieferten Verschraubungen ist eine schnelle und dichte Verbindung zum Verteiler gewährleistet. Die Farbkennzeichnung in Rot (Vorlauf) und Blau (Rücklauf) sorgt für eine klare Zuordnung und erleichtert die Installation. Ein praktisches Anschluss-Set für professionelle und private Heizungsinstallationen.Lieferumfang:Set bestehend aus 2 Stück.

Klemmverschraubung für Alu VerbundrohrProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 bar

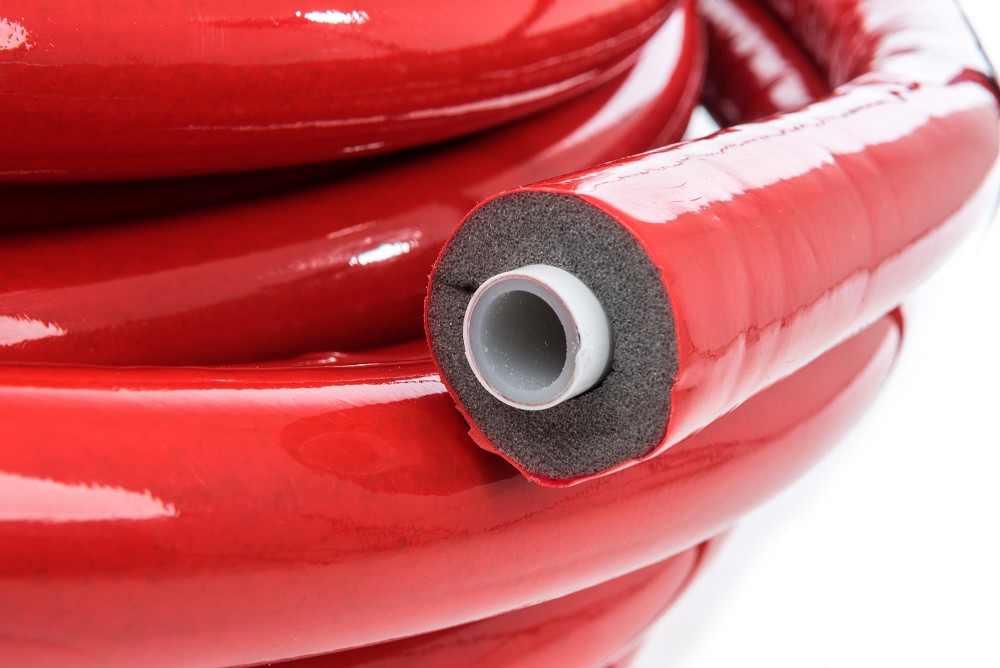

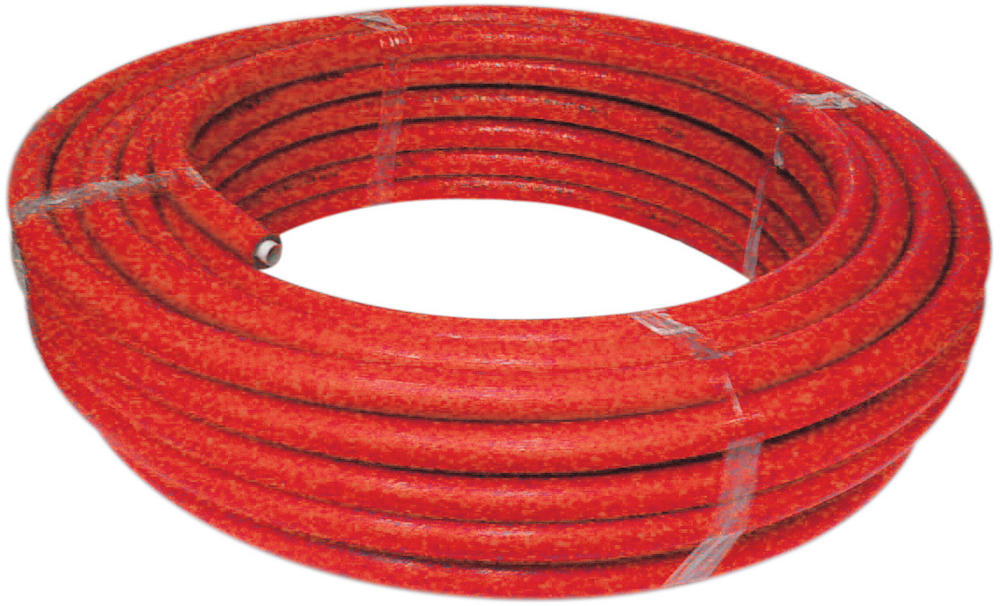

Iso - Mehrschichtverbundrohr 16 x 2 mm | 10 mm Isolierstärke (rot)Bei diesen Rohren werden die Eigenschaften von Kunstoff und Aluminium verbunden und mit einer Isolation versehen. Heraus kommen folgende Daten:Größen:16 x 2,0 mm - 50 m - Isolierung: 6 oder 10 mm20 x 2,0 mm - 50 m - Isolierung: 6 oder 10 mmEigenschaften:Temperatureinsatzbereich: bis +90°CMax. Betriebsdruck: 4 bar- Fußbodenheizung Standarddruck beträgt max. 4 barLangzeit Beanspruchung (50 Jahre): 10 bar / 70 °CWärmeleitfähigkeit: 0,040 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 16 mm | 20 mmInnendurchmesser: 12 mm | 16 mmBiegeradius: 5 x Außendurchmesser (= 80 mm)Brandstoffklasse gem. DIN 4102: B2DVGW geprüft: ISO-Klasse 5Einsatzbereich: (Fußboden-) Heizung und TrinkwasserinstallationIsolierstärke wählbar: 6 mm (blau) oder 10 mm (rot)Verpackungseinheit: Rolle á 50 m

Iso - Mehrschichtverbundrohr 16 x 2 mm | 6 mm Isolierstärke (blau)Bei diesen Rohren werden die Eigenschaften von Kunstoff und Aluminium verbunden und mit einer Isolation versehen. Heraus kommen folgende Daten:Größen:16 x 2,0 mm - 50 m - Isolierung: 6 oder 10 mm20 x 2,0 mm - 50 m - Isolierung: 6 oder 10 mmEigenschaften:Temperatureinsatzbereich: bis +90°CMax. Betriebsdruck: 4 bar- Fußbodenheizung Standarddruck beträgt max. 4 barLangzeit Beanspruchung (50 Jahre): 10 bar / 70 °CWärmeleitfähigkeit: 0,040 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 16 mm | 20 mmInnendurchmesser: 12 mm | 16 mmBiegeradius: 5 x Außendurchmesser (= 80 mm)Brandstoffklasse gem. DIN 4102: B2DVGW geprüft: ISO-Klasse 5Einsatzbereich: (Fußboden-) Heizung und TrinkwasserinstallationIsolierstärke wählbar: 6 mm (blau) oder 10 mm (rot)Verpackungseinheit: Rolle á 50 m

Verteilerschrank PREMIUM Aufputz (AP3) weiss für 6-8 HeizkreiseProduktmerkmale:Hochwertiger Aufputz-Verteilerschrank mit integrierter Hutschiene für die mühelose Befestigung der Regelklemmleiste. Komplett glatt glänzend lackiert (ähnlich RAL 9016) und passend für alle Sockelleistensysteme sowie wandbündige Abschlüsse. Ausgestattet mit festen Standfüßen und einem Münzschloss (Ersatzschloss separat erhältlich) für zusätzliche Sicherheit. Die Universalschiene ermöglicht eine einfache Montage der Systemverteiler.Technische Daten: Variante: Aufputz Premium (AP3) Anzahl Heizkreise: 6-8 Einbaumaß: 680 mm Höhe: 750 mm Bautiefe: 130 mm

Noppenplatte 30-2 – Extra Stabilität und Schallschutz (WLG 040, 5 kN)Das Noppensystem eignet sich hervorragend für den Einsatz in Fußbodenheizungen. Es bietet eine flexible und sichere Rohrverlegung, mit Rohrdimensionen von 14 bis 16mm. Ob für große Flächen, kleine Räume oder außergewöhnliche Grundrisse. Dank der robusten Bauweise und der vielseitigen Eigenschaften finden Sie hier die ideale Lösung für unterschiedlichste Anforderungen.Produktmerkmale Hinterschäumte, trittfeste Noppen zur sicheren Fixierung von 14–16 mm Heizrohren. Erhöhte Trittschallverbesserung um bis zu 28 dB. Für hohe Verkehrslasten bis 5 kN/m².Technische Daten: Plattengröße: 1.000 x 1.000 mm (mit Überlappung: 1.025 x 1.025 mm). Noppenhöhe: 19 mm. Wärmedurchlasswiderstand: 0,75 m² K/W. Aufbauhöhe: 81 mm (mit Fließestrich) bzw. 91 mm (mit Zementestrich). Trittschallverbesserung: 28 dB. Farbe: Schwarz.Einsatzbereiche:Ideal für Anwendungen mit erhöhten Schallschutzanforderungen, z. B. in Mehrfamilienhäusern oder öffentlichen Gebäuden.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Allgemeine Vorteile der Noppen- und Rohrträgerplatten Hervorragende Begehbarkeit und Schutz der Rohre durch hinterschäumte, trittfeste Noppen (bei Noppenplatte 11 mm und 30-2). Höchste Flexibilität dank Möglichkeit von 14mm bis 16mm Rohr. Effiziente Montage: Ein-Mann-Installation möglich, wenig Verschnitt. Universelle Einsatzmöglichkeiten: Für Flächenheizung und -kühlung. Kombinierbar mit Estrichtypen: Calciumsulfat-Fließestrich oder Zementestrich. Energieeffizienz: Optimale Wärmeübertragung und energieeinsparende Eigenschaften.Empfohlene Konfiguration und Materialien Verlegeabstand: 10 cm (Standard für Heizkreisberechnung). Maximale Rohrlänge bei 16er Rohr: 100 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs). Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 16x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Noppenelementen selber einbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben und stabil sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Noppenplatten Die Noppenplatten werden vollflächig auf dem Boden ausgelegt. Platten über die Folienüberlappung miteinander verbinden (Druckknopfverbindung). Noppen-Dichtprofil aus PE-Schaum Das Noppen-Dichtprofil mit Folienlasche des Randdämmstreifens in Noppenplatten klemmen. Dient dazu, dass der Estrich nicht zwischen Noppenprofile und Randdämmstreifen läuft. Einlegen der Heizrohre Heizrohre (16 mm Durchmesser) in das gewünschte Verlegemuster einclipsen (z. B. Mäander- oder Spiralform). Maximale HEizkreislänge von 100 m pro Kreislauf beachten, um Druckverluste zu vermeiden. Heizrohr an den Verteiler anschließen und auf Dichtheit prüfen Zusatzmaßnahmen Für eine zusätzliche Dämmung eignet sich PUR - oder EPS-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden. Wichtige Hinweise für den Einbau:Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Noppensystem die perfekte Wahl für Alt- und Neubauten.

Noppenplatte 30-2 – Extra Stabilität und Schallschutz (WLG 040, 5 kN)Das Noppensystem eignet sich hervorragend für den Einsatz in Fußbodenheizungen. Es bietet eine flexible und sichere Rohrverlegung, mit Rohrdimensionen von 14 bis 16mm. Ob für große Flächen, kleine Räume oder außergewöhnliche Grundrisse. Dank der robusten Bauweise und der vielseitigen Eigenschaften finden Sie hier die ideale Lösung für unterschiedlichste Anforderungen.Produktmerkmale Hinterschäumte, trittfeste Noppen zur sicheren Fixierung von 14–16 mm Heizrohren. Erhöhte Trittschallverbesserung um bis zu 28 dB. Für hohe Verkehrslasten bis 5 kN/m².Technische Daten: Plattengröße: 1.000 x 1.000 mm (mit Überlappung: 1.025 x 1.025 mm). Noppenhöhe: 19 mm. Wärmedurchlasswiderstand: 0,75 m² K/W. Aufbauhöhe: 81 mm (mit Fließestrich) bzw. 91 mm (mit Zementestrich). Trittschallverbesserung: 28 dB. Farbe: Schwarz.Einsatzbereiche:Ideal für Anwendungen mit erhöhten Schallschutzanforderungen, z. B. in Mehrfamilienhäusern oder öffentlichen Gebäuden.Allgemeine Vorteile der Noppen- und Rohrträgerplatten Hervorragende Begehbarkeit und Schutz der Rohre durch hinterschäumte, trittfeste Noppen (bei Noppenplatte 11 mm und 30-2). Höchste Flexibilität dank Möglichkeit von 14mm bis 16mm Rohr. Effiziente Montage: Ein-Mann-Installation möglich, wenig Verschnitt. Universelle Einsatzmöglichkeiten: Für Flächenheizung und -kühlung. Kombinierbar mit Estrichtypen: Calciumsulfat-Fließestrich oder Zementestrich. Energieeffizienz: Optimale Wärmeübertragung und energieeinsparende Eigenschaften.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und Materialien Verlegeabstand: 10 cm (Standard für Heizkreisberechnung). Maximale Rohrlänge bei 16er Rohr: 100 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs). Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 16x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Noppenelementen selber einbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben und stabil sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Noppenplatten Die Noppenplatten werden vollflächig auf dem Boden ausgelegt. Platten über die Folienüberlappung miteinander verbinden (Druckknopfverbindung). Noppen-Dichtprofil aus PE-Schaum Das Noppen-Dichtprofil mit Folienlasche des Randdämmstreifens in Noppenplatten klemmen. Dient dazu, dass der Estrich nicht zwischen Noppenprofile und Randdämmstreifen läuft. Einlegen der Heizrohre Heizrohre (16 mm Durchmesser) in das gewünschte Verlegemuster einclipsen (z. B. Mäander- oder Spiralform). Maximale HEizkreislänge von 100 m pro Kreislauf beachten, um Druckverluste zu vermeiden. Heizrohr an den Verteiler anschließen und auf Dichtheit prüfen Zusatzmaßnahmen Für eine zusätzliche Dämmung eignet sich PUR - oder EPS-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden. Wichtige Hinweise für den Einbau:Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Noppensystem die perfekte Wahl für Alt- und Neubauten.
