Möhlenhoff Smart Home Alpha Smartware Raumbediengerät LCD mit Designscheibe

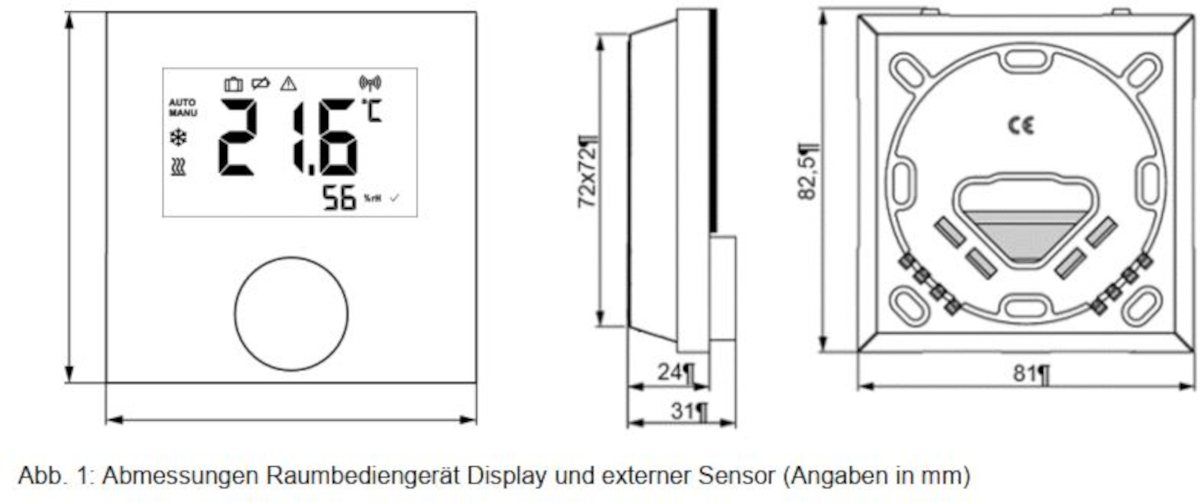

Möhlenhoff Smart Home Alpha Smartware Raumbediengerät LCD, Typ: RDS 61011-N7Das Möhlenhoff Alpha Smartware Raumbediengerät erfasst sowohl die Raumtemperatur als auch die Luftfeuchtigkeit und ermöglicht die Regelung der Fußbodentemperierung über die Alpha Smartware Basisstation. Über das Stellrad mit Dreh- und Drückmechanik lässt sich die gewünschte Temperatur ganz einfach einstellen. Alternativ kann das Raumbediengerät auch über die Alpha Smart App bedient werden.Produktmerkmale:Hochwertiges, modernes DesignDifferenzierung durch Optik und Funktionperfekt für den Einsatz in Ein- und MehrfamilienhäusernNutzt das 868/869 MHz-SRD BandFür den Einsatz von FlächenheizungenGroßes, übersichtliches LC-DisplaySelbsterklärende, sprachneutrale Bedienung und BenutzerführungKomfortable Bedienung über Drehknopf (Dreh-Drück-Mechanik mit feiner, dynamischer Rastung)Anzeige von Raumtemperatur, Luftfeuchte und BetriebszustandWand- und UP-Dosen-MontageHinweis:Dieser Artikel hat keine Möglichkeit ins Kühlen zu schalten.Lieferumfang:1 x Raumbediengerät2 x AA-Batterie1 x Quick Install Guide in 12 Sprachen

Möhlenhoff Smart Home Alpha Smartware Basisstation Standard 230V, 10 Zonen, Typ: BSS 21001-10N2Die Möhlenhoff Alpha Smartware Basisstation ist die zentrale Anschluss- und Regeleinheit zur exakten zentralgesteuerten Einzelraumregelung von Flächenheizungen. Die Alpha Smartware Basisstation verwertet die erfassten Soll- und Ist-Temperaturen verbundener Alpha SW Raumbediengeräte. Über die angeschlossenen thermischen Stellantriebe werden die Räume auf die vorgegebene Temperatur geregelt.Produktmerkmale:Hochwertiges, modernes DesignDifferenzierung durch Optik und FunktionPerfekt für den Einsatz in Ein- und MehrfamilienhäusernNutzt das 868,3 und 869,525 MHz SRD-BandSicher durch AES 128 Verschlüsselung der NutzdatenBewährte Kabelführung und ZugentlastungSchraublose Steck-/KIemmanschlusstechnikAnschluss für bis zu 14 A5-Stellantriebe (1 bis 2 pro Zone)Integriertes PumpenmodulPerfekter Regelalgorithmus dank jahrelanger ErfahrungAutomatischer Lastenausgleich für ausgeglichenen Heizmittelfluss. Ideal für WärmepumpenAutomatischer hydraulischer Abgleich (TÜV Rheinland zertifiziert)Heizprofile mit unterschiedlichen Temperaturen und SchaltzeitenBetriebsarten (Frostschutz, Automatik, Notbetrieb, Urlaub)Smart Start/Stop-Funktion mit Selbstlerneffekt für einen noch energieeffizienteren BetriebVentilschutzfunktion und PumpenschutzfunktionFür Stellantriebe mit Wirksinn NCTypische Funkreichweite im Freifeld: 270 mSichere Funktechnologie für optimale Positionierung ohne VerkabelungsaufwandBewährte, einfache Installation und WartungLeichte Bedienung, Programmierung, InitialisierungUniversalbus für zukünftige ErweiterungenKompatibel zu den Alpha Cloud Services. Nachträgliche Erweiterung des Standalone Betriebs zur umfassenden Smart Home Lösung per IoT GatewayHinweis:Dieser Artikel hat keine Möglichkeit ins Kühlen zu schalten.Lieferumfang:1 x Möhlenhoff Alpha SW Basisstation Standard 230V, 10 Zonen1 x Anleitung zur Inbetriebnahme in 12 Sprachen

Achtung:Es handelt sich um originale Möhlenhoff-Ware, dessen Umverpackung mit dem Label unseres Lieferanten Zewotherm versehen ist. Die Abbildung kann daher abweichen.Prüfen Sie vor dem Kauf die technischen Daten um sicherzustellen, dass das Produkt Ihren Anforderungen entspricht. Bei Fragen berät Sie unser Support gerne!Möhlenhoff Regler Alpha direct | Standard Display | 230V | RD20203-11N4 | TriacEin hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur für maximales Nutzerkomfortempfinden.Zusätzlich mit den angeschlossenen Stellantrieben ist in Verbindung mit der Anschlusseinheit Alpha Basis direct ist ein perfekt abgestimmtes Gesamtsystem zur Flächentemperierung realisierbar.Um den gewünschten Anforderungen gerecht zu werden, stehen verschiedenen Ausführungen zur Auswahl. Bereits die Standardausführung ohne Designscheibe besticht durch ein modernes Design. Um das Erscheinungsbild abzurunden, ist der Alpha Regler direct Display mit einer Designscheibe erhältlich.Merkmale:230 VGroßes, übersichtliches LC-Display Flache Ausführung und geringe Maße (86 x 86 x 31 mm)Korrektur Ist-TemperaturerfassungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionHochwertige Designscheibe aus kratzfestem Kunststoff (optional)Hochwertiges, modernes DesignGeeignet für NC BetriebHohe FunktionssicherheitDie Möhlenhoff Produktqualität sichert eine einfache, intuitive Installation, Bedienung und Wartung des gesamten Systems.Hinweis !!! Nur in Verbindung mit Stellantriebe NC (normally closed, Stromlos geschlossen) !!!

Möhlenhoff Regler Alpha direct | Control Display | 230V | RD25203-60N5 | RelaisEin hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur für maximales Nutzerkomfortempfinden.Zusätzlich mit den angeschlossenen Stellantrieben ist in Verbindung mit der Anschlusseinheit Alpha Basis direct ist ein perfekt abgestimmtes Gesamtsystem zur Flächentemperierung realisierbar.Um den gewünschten Anforderungen gerecht zu werden, stehen verschiedenen Ausführungen zur Auswahl. Bereits die Standardausführung ohne Designscheibe besticht durch ein modernes Design. Um das Erscheinungsbild abzurunden, ist der Alpha Regler direct Display mit einer Designscheibe erhältlich.Merkmale:230 VGroßes, übersichtliches LC-Display Flache Ausführung und geringe Maße (86 x 86 x 31 mm)Korrektur Ist-TemperaturerfassungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionHochwertige Designscheibe aus kratzfestem Kunststoff (optional)Hochwertiges, modernes DesignGeeignet für NC/NO BetriebHohe FunktionssicherheitDie Möhlenhoff Produktqualität sichert eine einfache, intuitive Installation, Bedienung und Wartung des gesamten Systems.

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 7 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 7Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 465 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 7 Heizkreise1 x Verteilerendset (55 mm)
