10-130 m² Tackersystem Fußbodenheizung Set – Multidämmrolle 20-2 WLG045 – ALU 16×2 – VA 10 – mit Regeltechnik

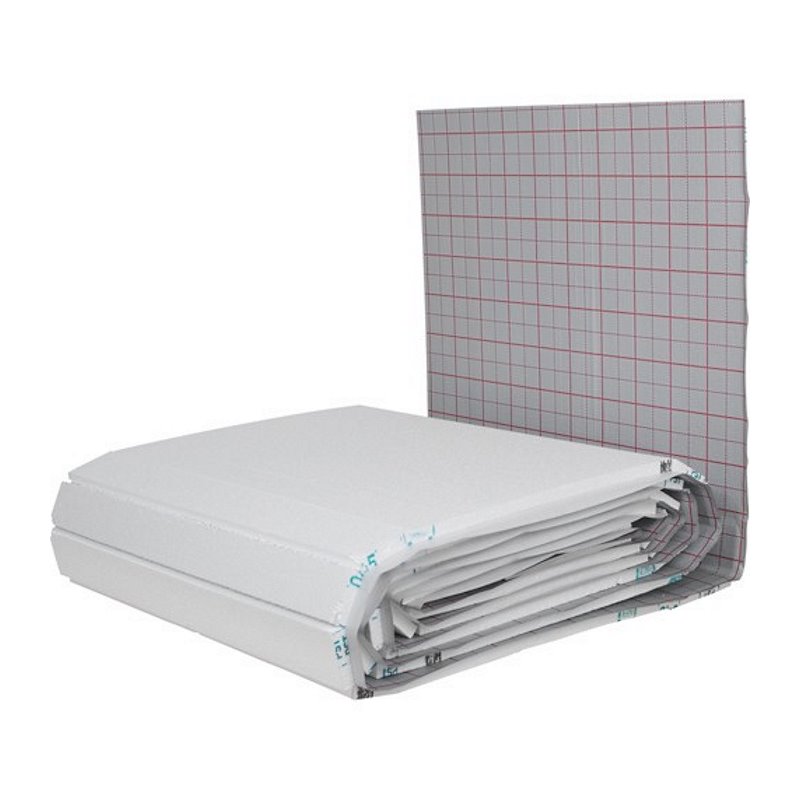

Unser BASISTACKER-SETMultidämmrolle:Selbstverlegern bringt die Dämmrolle enorme Zeitvorteile, da die Verlegung schnell und einfach von der Hand geht. Wir bieten Ihnen folgende Varianten an:Dämmrolle 20-2 mmDämmrolle 25-2 mmDämmrolle 30-3 mmDämmrolle 35-3 mmSie können die Stärke je nach benötigter bzw. möglicher Aufbauhöhe wählen. Aufbaubeispiel: 20-225-230-335-3Bodenbelag    Rohrüberdeckung45 mm45 mm45 mm45 mmHeizrohr PE-RT 17x2 oder Aluverbundrohr 16x216-17 mm16-17 mm16-17 mm16-17 mmSystemdämmung18 mm23 mm27 mm32 mmZusatzdämmung20 mm20 mm20 mm20 mmBodenplatte / Betondecke         Konstruktionshöhe*99-100 mm104-105 mm108-109 mm113-114 mm* zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine dünnere bzw. dickere Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellenAuf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Welcher Estrich?Für das Basistackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können.Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Mindestheizrohrüberdeckung: 35 mmDer Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand - Sie haben die Wahl:Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder ein Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Dämmrolle:DIN-geprüfte Wärme- und Trittschalldämmrolle verlegefertig aus Polystyrolschaum. Das aufgedruckte Raster dient als Orientierungshilfe bei der Verlegung und erleichtert zudem das Zuschneiden.Ihre Vorteile:bewährte und günstige VerlegetechnikEin-Mann-MontageFlexible HeizrohrverlegungSichere Haltkraft dank der reißfesten GewebefolieEPS-FCKW-freiRanddämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient der schallbrückenfreien Verlegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 17x2 mm:Das Rohr ist super flexibel und verfügt über eine große Zähigkeit und Festigkeit.Werkstoff 2344Max. Betriebstemperatur: 70ºMax. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)Betriebsbedigung nach EN 12319 nach Anwenderklasse 4/5Sauerstoffdicht nach DIN 4726Erfüllt die techn. Anforderungen nach DIN 4721SKZ-Nr. A 468Biegeradius 5 x DAluverbundrohr 16x2:Auf das flexible PE-RT Heizrohr wird ein Aluminiummantel stossgeschweißt. So werden die hervorragenden Eigenschaften der Kunstoffe mit den Vorzügen von Aluminium kombiniert.Max. Betriebstemperatur: 60ºMax. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar)Wärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius 5 x DTackernadeln:Perfekter Halt des Heizrohres auf der GewebefolieFür Rohre bis 20 mm DurchmesserLänge: 42 mm// Haltekraft: 3,5 kg (EU Norm)// max. Haltekraft 9,0 kgKlebeband transparent:Breite: 50 mm, Kerndurchmesser: 75 mmKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden von Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststoff- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendige Regeltechnik:o Edelstahl Heizkreisverteiler 2-12 Heizkreise!!! hier bestellen !!!o Klemmverschraubungen 3/4""""!!! hier bestellen !!!o Verteilerschrank UP 2-12 Heizkreise!!! hier bestellen !!!o Raumthermostat 230V analog oder mit Standard Display!!! hier bestellen !!!o Winkelspangen 90º!!! hier bestellen !!!o Kugelhahn rot/blau!!! hier bestellen !!!o Regelstation Erweiterungsset!!! hier bestellen !!!Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Tackergerät!!! hier bestellen !!!o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!!!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Tackersystem Fußbodenheizung Set – Multidämmrolle 20-2 WLG045 – ALU 16×2 – VA 10 – mit Regeltechnik Basistacker-Set Komplettsystem für Fußbodenheizung Dieses Basistacker-Set ist eine bewährte und wirtschaftliche Lösung für die Installation einer Fußbodenheizung im Neubau oder bei Sanierungen. Es basiert auf einer DIN-geprüften Multidämmrolle WLG 045 mit gewebeverstärkter Folienkaschierung und Rasteraufdruck, der eine einfache und präzise Rohrverlegung ermöglicht. Das System wird auf Grundlage der gesamten zu beheizenden Fläche berechnet und dimensioniert. Die Regeltechnik ist im Set enthalten. Die Heizkreise sind auf eine maximale Länge von 100 Metern ausgelegt, wodurch eine hydraulisch korrekte Ausführung sichergestellt ist. Der empfohlene Verlegeabstand (VA) beträgt 10 cm und sorgt für eine gleichmäßige Wärmeverteilung bei effizientem Materialeinsatz. Ein seitlicher Folienüberstand gewährleistet eine estrichdichte Fugenabdeckung. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Gesamtaufbauhöhe ab ca. 71 mm Kostengünstige Lösung Systemdämmung WLG 045 mit integrierter Rasterfolie Trittschallverbesserung bis zu 28 dB Sichere Rohrfixierung mit Tackernadeln Empfohlener Verlegeabstand (VA): 10 cm Geeignet für Neubau und Sanierung Kompatibel mit Fließ- und Zementestrich Verwendung & Einsatzzweck Produkttyp: Tackersystem mit Dämmrolle, Rohr und Zubehör Einsatzbereiche: Neubau, Sanierung, Bodenheizung in Wohn- und Gewerberäumen Besondere Eignung: Selbstverlegung mit variabler Aufbauhöhe Technische Daten Technische Daten Multidämmrolle 20-2 WLG 045 Eigenschaft Wert Abmessung 10000 x 1000 mm Plattenstärke 20 mm Aufbauhöhe mit Fließestrich 71 mm Aufbauhöhe mit Zementestrich 81 mm Empfohlener Verlegeabstand (VA) 10 cm Maximale Heizkreislänge 100 m Trittschallverbesserung 28 dB Systemkomponenten Multidämmrolle 20-2 mm WLG 045 – Wärme- und Trittschalldämmung mit Rasterfolie Metallverbundrohr 16×2 mm – hochwertiges Heizrohr mit Aluminiumkern Randdämmstreifen – verhindert Schall- und Wärmebrücken Tackernadeln kurz – zur sicheren Fixierung des Heizrohres PP-Klebeband – zum Verkleben der überlappenden Stöße Rohrkalibrierer – zum Entgraten und Kalibrieren des Heizrohrs Verteilertechnik – inkl. Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen und Winkelspangen Regeltechnik – inkl. Raumtemperaturregler, Anschlussleiste und Stellantrieben Montage & Installationsanleitung Montageart: lose Verlegung auf Rohfußboden oder vorhandener Dämmung Hinweis: Fachgerechte Installation durch geschultes Personal empfohlen Untergrundanforderung: Eben, tragfähig, sauber und trocken Anleitung: Untergrund vorbereiten und Randdämmstreifen umlaufend anbringen. Multidämmrolle vollflächig ausrollen und Folienüberstand überlappend verkleben. Rohr fixieren - mittels Tackernadeln in 10-cm-Raster sicher befestigen. Maximale Heizkreislänge von 100 m beachten. Heizrohr an Verteiler anschließen und Dichtheitsprüfung durchführen. Estrich gemäß Herstellervorgaben einbringen. Wichtige Hinweise für den Einbau: Bei erhöhtem Dämmstandard kann unterhalb der Systemdämmung zusätzliche EPS- oder PUR-Dämmung vorgesehen werden. Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort. Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist. Häufig gestellte Fragen (FAQ) Ist das System für den Altbau geeignet? Ja, sofern die vorhandene Aufbauhöhe ausreichend ist und die Tragfähigkeit gegeben ist. Die geringe Aufbauhöhe ab ca. 71 mm ermöglicht auch den Einsatz bei Sanierungen. Welche Estricharten sind möglich? Das System ist für Zementestrich sowie Fließestrich geeignet. Kann die Aufbauhöhe angepasst werden? Ja, durch zusätzliche Dämmung unterhalb der Systemplatte lässt sich die Konstruktion variabel erweitern. Welche Bodenbeläge sind geeignet? Alle Bodenbeläge mit Freigabe für Fußbodenheizung, beispielsweise Fliesen, Vinyl, Laminat oder Parkett. Wieviele Tackernadeln sollten auf dem laufenden Meter gesetzt werden? Für einen sicheren Halt werden 3-4 Tackernadeln auf dem laufenden Meter empfohlen, bei Bögen und Umlenkungen bei Bedarf mehr.
