10 m² Trockenbau Fußbodenheizung Set - ALU 14x2 - VA 12,5 - 25 mm Systemplatte + Wärmeleitbleche - mit Regeltechnik

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp Mehrschichtverbundrohr 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit Aluverbundrohr Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche Metallverbundrohr 14x2 mm – Mehrschichtiges Verbundrohr mit Aluminiumkern VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp Mehrschichtverbundrohr 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit Aluverbundrohr Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche Metallverbundrohr 14x2 mm – Mehrschichtiges Verbundrohr mit Aluminiumkern VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

Noppenplatte 30-2 – Extra Stabilität und Schallschutz (WLG 040, 5 kN)Das Noppensystem eignet sich hervorragend für den Einsatz in Fußbodenheizungen. Es bietet eine flexible und sichere Rohrverlegung, mit Rohrdimensionen von 14 bis 16mm. Ob für große Flächen, kleine Räume oder außergewöhnliche Grundrisse. Dank der robusten Bauweise und der vielseitigen Eigenschaften finden Sie hier die ideale Lösung für unterschiedlichste Anforderungen.Produktmerkmale Hinterschäumte, trittfeste Noppen zur sicheren Fixierung von 14–16 mm Heizrohren. Erhöhte Trittschallverbesserung um bis zu 28 dB. Für hohe Verkehrslasten bis 5 kN/m².Technische Daten: Plattengröße: 1.000 x 1.000 mm (mit Überlappung: 1.025 x 1.025 mm). Noppenhöhe: 19 mm. Wärmedurchlasswiderstand: 0,75 m² K/W. Aufbauhöhe: 81 mm (mit Fließestrich) bzw. 91 mm (mit Zementestrich). Trittschallverbesserung: 28 dB. Farbe: Schwarz.Einsatzbereiche:Ideal für Anwendungen mit erhöhten Schallschutzanforderungen, z. B. in Mehrfamilienhäusern oder öffentlichen Gebäuden.Allgemeine Vorteile der Noppen- und Rohrträgerplatten Hervorragende Begehbarkeit und Schutz der Rohre durch hinterschäumte, trittfeste Noppen (bei Noppenplatte 11 mm und 30-2). Höchste Flexibilität dank Möglichkeit von 14mm bis 16mm Rohr. Effiziente Montage: Ein-Mann-Installation möglich, wenig Verschnitt. Universelle Einsatzmöglichkeiten: Für Flächenheizung und -kühlung. Kombinierbar mit Estrichtypen: Calciumsulfat-Fließestrich oder Zementestrich. Energieeffizienz: Optimale Wärmeübertragung und energieeinsparende Eigenschaften.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und Materialien Verlegeabstand: 10 cm (Standard für Heizkreisberechnung). Maximale Rohrlänge bei 16er Rohr: 100 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs). Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 16x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Noppenelementen selber einbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben und stabil sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Noppenplatten Die Noppenplatten werden vollflächig auf dem Boden ausgelegt. Platten über die Folienüberlappung miteinander verbinden (Druckknopfverbindung). Noppen-Dichtprofil aus PE-Schaum Das Noppen-Dichtprofil mit Folienlasche des Randdämmstreifens in Noppenplatten klemmen. Dient dazu, dass der Estrich nicht zwischen Noppenprofile und Randdämmstreifen läuft. Einlegen der Heizrohre Heizrohre (16 mm Durchmesser) in das gewünschte Verlegemuster einclipsen (z. B. Mäander- oder Spiralform). Maximale HEizkreislänge von 100 m pro Kreislauf beachten, um Druckverluste zu vermeiden. Heizrohr an den Verteiler anschließen und auf Dichtheit prüfen Zusatzmaßnahmen Für eine zusätzliche Dämmung eignet sich PUR - oder EPS-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden. Wichtige Hinweise für den Einbau:Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Noppensystem die perfekte Wahl für Alt- und Neubauten.

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp PE-RT 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit PE-RT Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche PE-RT 14x2 mm – 5-Schicht Kunststoffrohr VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

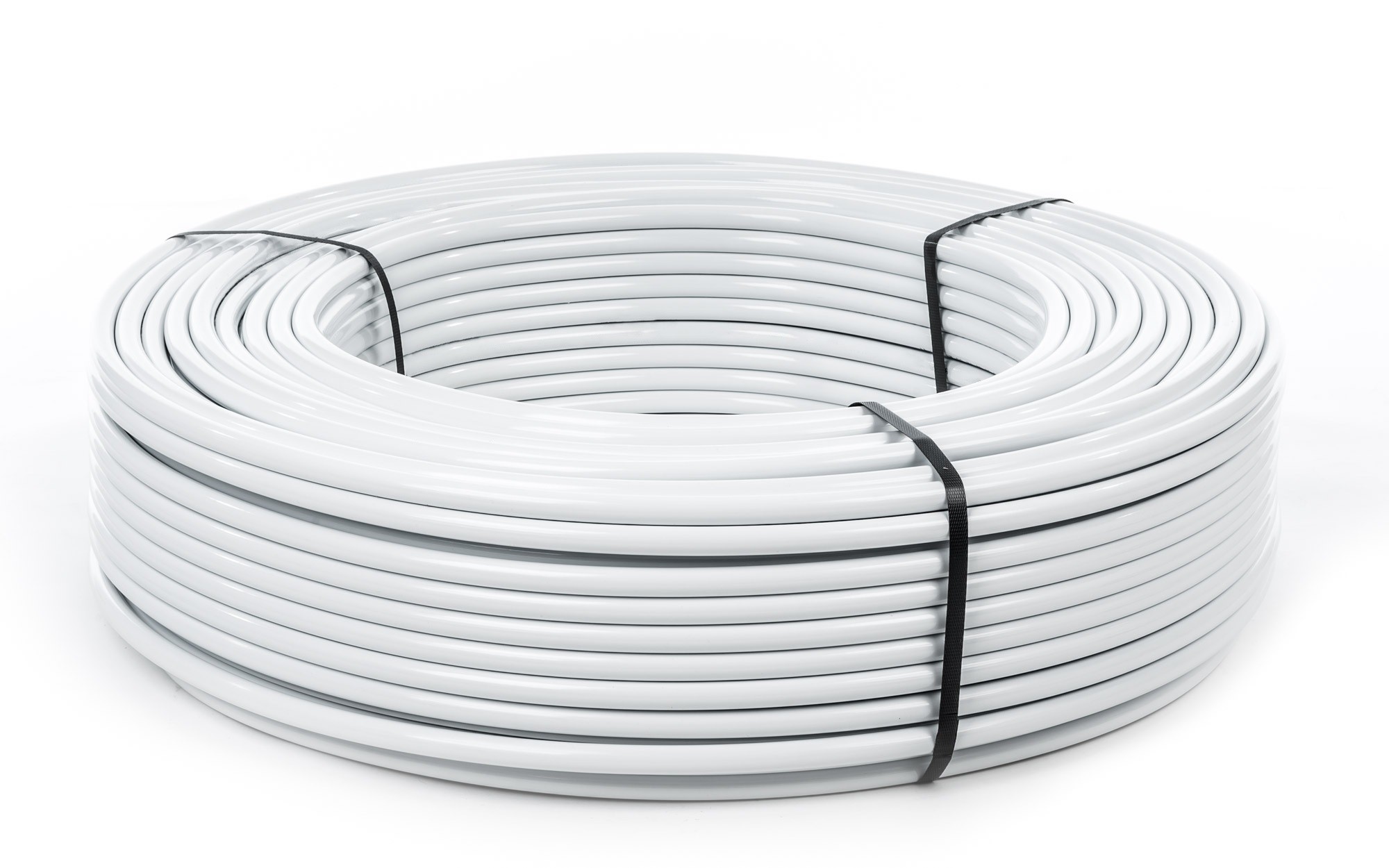

Metallverbundrohr/Alu-Verbundrohr für Sanitär- und Heizungsinstallation, diverse AusführungenDas Aluminium-Mehrschicht-Verbundrohr vereinigt die positiven Eigenschaften von Kunststoffrohren mit den Vorzügen von Aluminiumrohren.Größen:14 x 2,0 mm - Rohr mit 20016 x 2,0 mm - Rohr mit 200 oder 500 m20 x 2,0 mm - Rohr mit 100 oder 200 m26 x 3,0 mm - Rohr mit 50 m32 x 3,0 mm - Rohr mit 50 mTechnische Daten:Einsatzbereich: Sanitär, Heizung und FußbodenheizungRohrdurchmesser: 16 x 2,0 mmMax. Betriebstemperatur (Medium Wasser bis 12 bar): 95 °C, Störfall 100 °CLangzeit-Beanspruchung 50 Jahre: 10 bar / 70 °CHochtemperatur-Radiatorenheizung (20 bis 80 °C, 1 Jahr 90 °C, Störfall 100 h 100 °C): 10 barDVGW-geprüft, ISO-Klasse 5Wärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauhigkeit k = 0,007Biegeradius: 5 x dVPE: Rolle á 200 mLieferumfang:1x Alu-Verbundrohr 16 x 2 mm, 200m Rolle, Heizrohr
