Dynamischer Verteiler für 10 Heizkreise mit DFM
383,30 €*
Versand per Paketdienst
Verfügbar, Lieferzeit: 2-4 Arbeitstage
Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 10 Heizkreise
Der Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.
Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.
Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.
Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.
Technische Spezifikationen des Systemverteilers «Premium» Edelstahl
Der Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.
- Material: Edelstahl

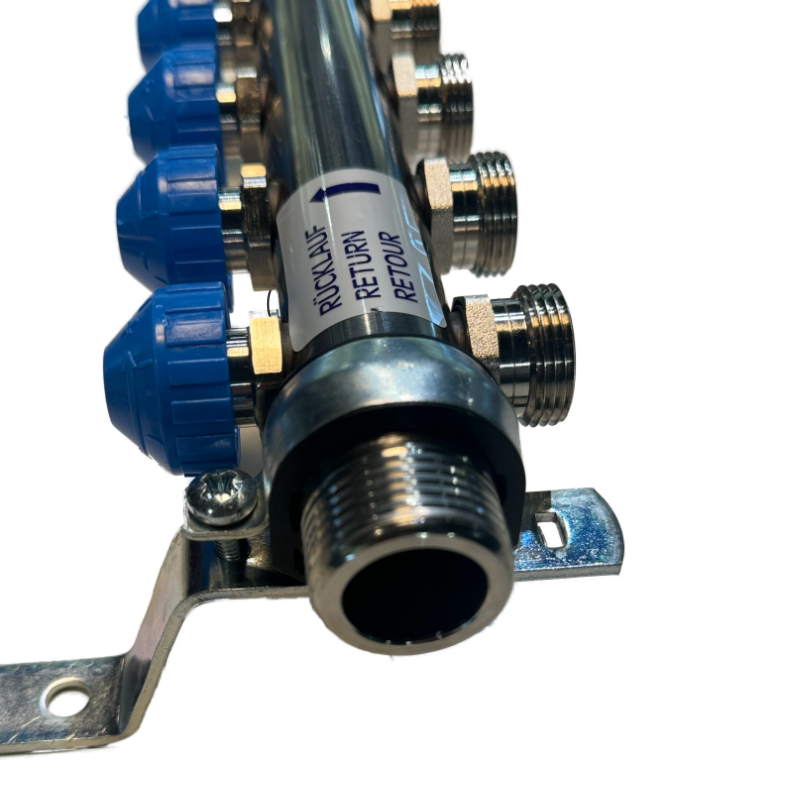

- Anschlussgewinde: 1“ AG beidseitig
- Einbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mm
- Heizkreisanschluss: ¾“ AG EK, kompatibel mit Klemmringverschraubungen

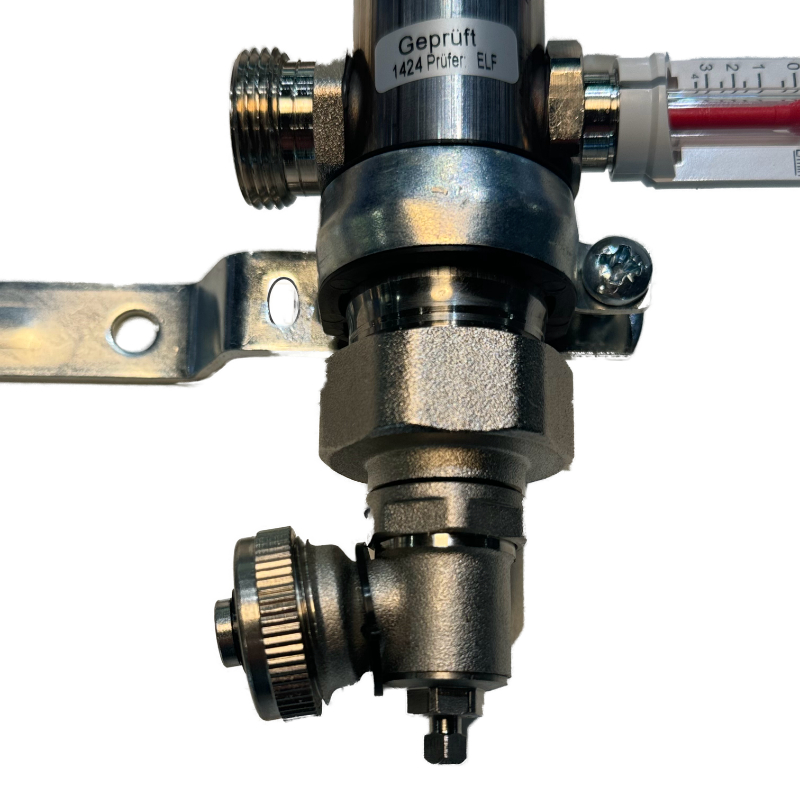

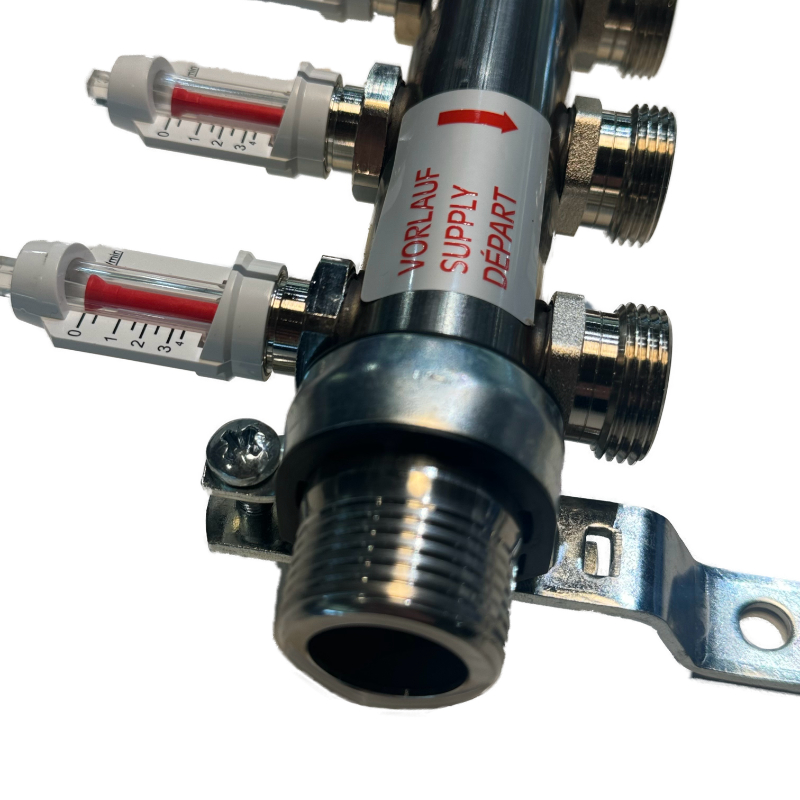

- Durchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise Kontrolle
- Kapazität: Geeignet für bis zu 12 Heizkreise
- Ventilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mm
- Kompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mm
- Prüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 bar
- Maximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)
- Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)
- Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder Schrankmontage
- Ventilschließmaß: 11,8 mm
Montage- und Inbetriebnahme des Systemverteilers «Premium»
Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.
Hydraulische Anschlüsse
Die benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.
Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.
Rohrmontage Schritt für Schritt:
- Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.
- Schlauchtülle/Stützhülse einstecken.
- Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.
- Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.
Kennzeichnung
Die Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.
Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»
- Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.
- Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.
- Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.
- Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.
- Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.
- Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.
Durchfluss-Einregulierung für den Systemverteiler «Premium»
- Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).
- Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.
- Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.
- Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.
Technische Daten:
- Anzahl Heizkreise: 10
- Werkstoffe:
Verteilerrohr: Edelstahl 1.4301
Armaturen: Messing CW614N /CW617N
O-Ringe: EPDM Elastomere
Flachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34
Kugelsitze: PTFE
Kunststoffe: schlagzäh und temperaturfest
Halter: Stahl, verzinkt - Baulänge inkl. Verteilerendset: 615 mm
- Seitl. Anschluss: 1" AG
- Heizkreis Anschluss: G 3/4" Eurokonus
- Ventilanschluss: M30 × 1,5 für alle gängingen Stellantriebe
Schließmaß: 11,8 mm - Max. Betriebstemperatur: +70 °C
- Min. Betriebstemperatur: -5 °C *
- Max. zul. Betriebsdruck: 10 bar bei 60 °C
Lieferumfang:
- 1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 10 Heizkreise

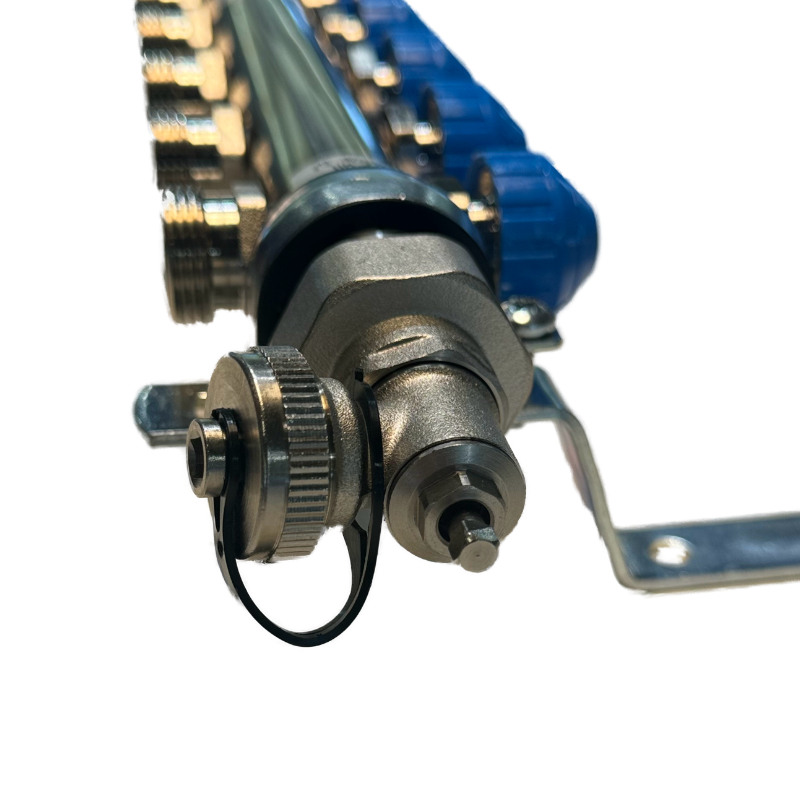

- 1 x Verteilerendset (55 mm)
Produktsicherheit gemäß Verordnung (EU) 2023/988
Herstellerangaben
Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland
Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]
Produktsicherheit
Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.
Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.
Warn- und Sicherheitshinweise
Sicherheitsrelevante Hinweise:
Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.
Rückverfolgbarkeit und Kennzeichnung
Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:
Produktbezeichnung und Artikelnummer
Name und Anschrift des Herstellers
Serien- oder Chargennummer
CE-Kennzeichnung (sofern für Produkt zutreffend)
Kundenservice
Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:
ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560
