Dynamischer Verteiler für 8 Heizkreise mit DFM

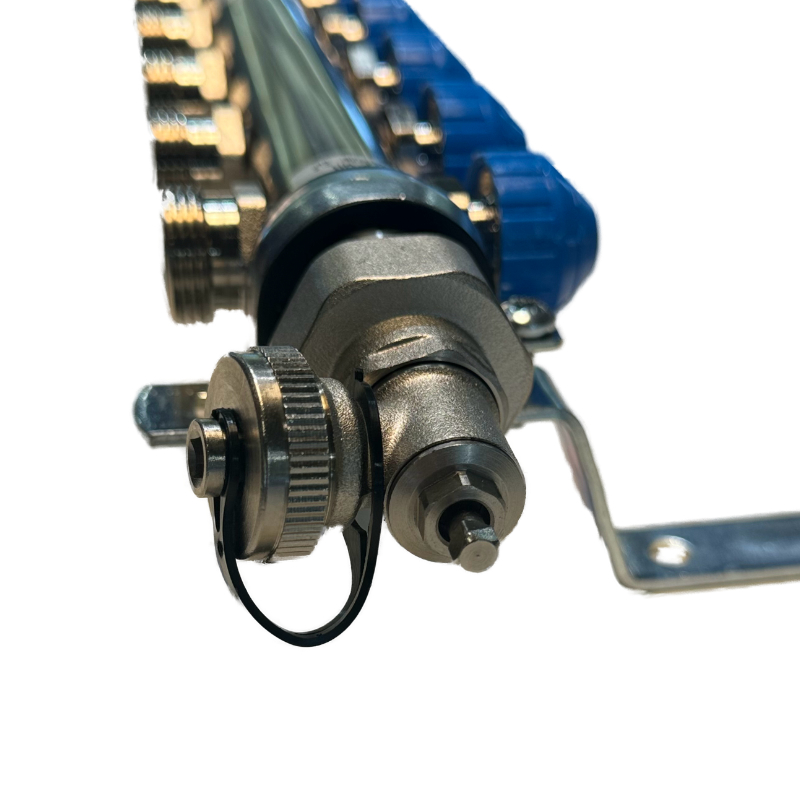

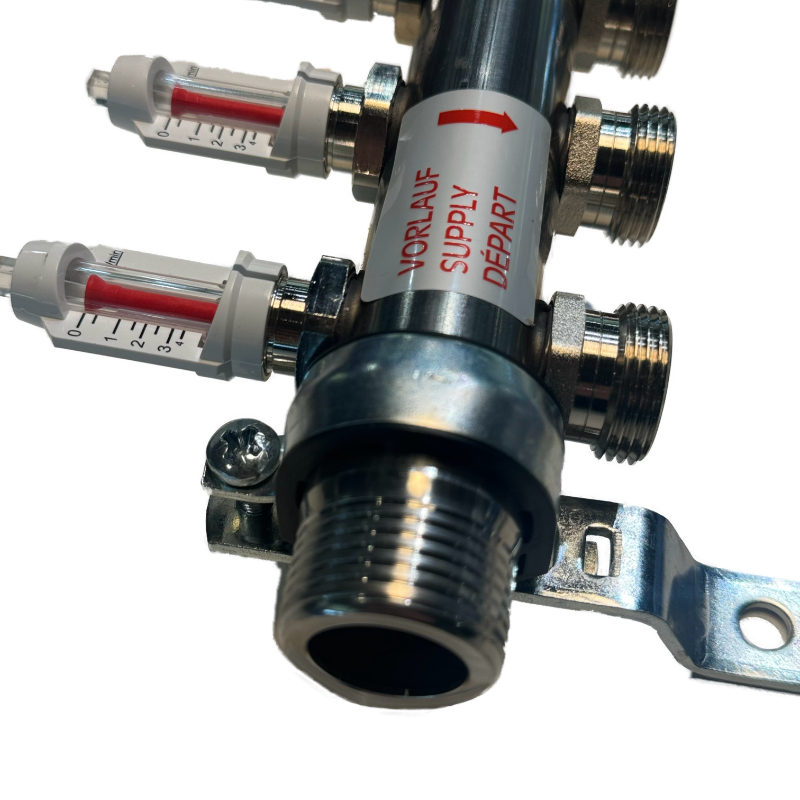

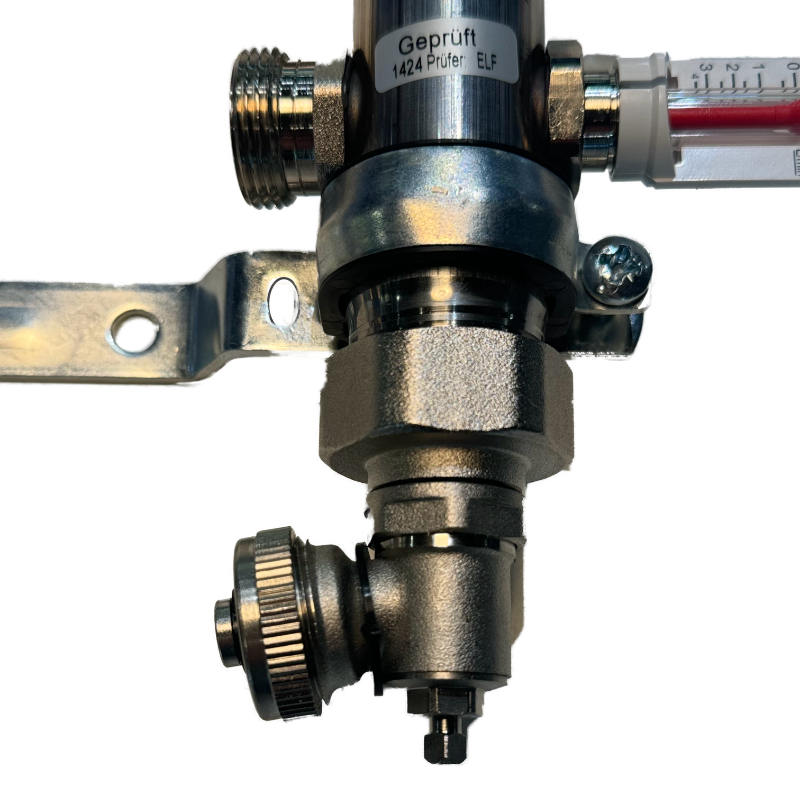

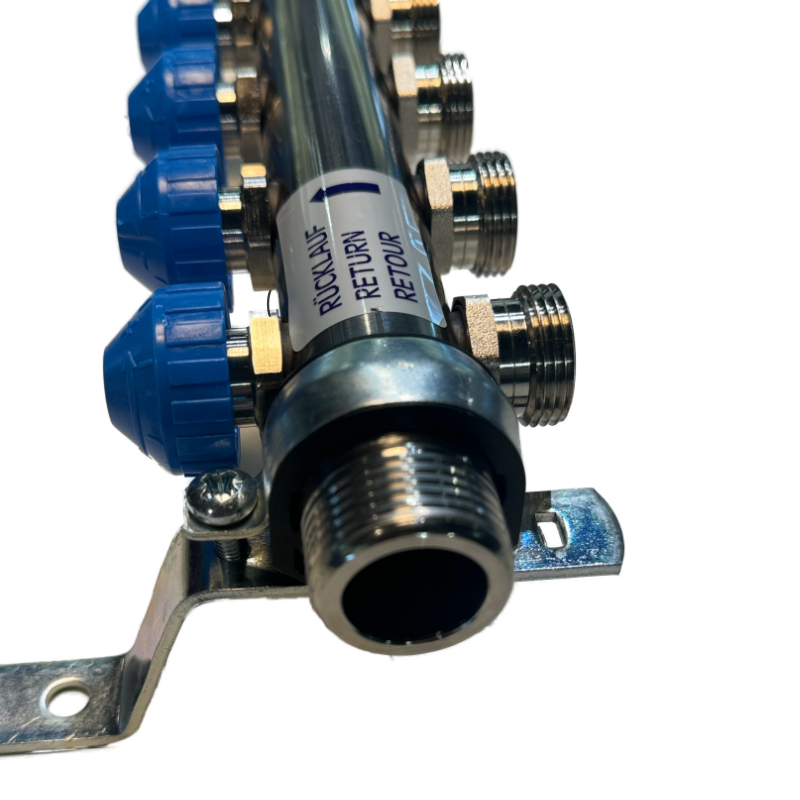

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 6 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 6Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 415 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 6 Heizkreise1 x Verteilerendset (55 mm)

Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungDas Kugelhahnset 1" IG/IG in Rot und Blau ist die ideale Lösung für den Anschluss von Heizkreisverteilern in Fußbodenheizungsanlagen. Die Kugelhähne ermöglichen eine zuverlässige Absperrung der Vor- und Rücklaufleitungen und sorgen so für eine einfache Wartung oder Erweiterung der Anlage. Dank der mitgelieferten Verschraubungen ist eine schnelle und dichte Verbindung zum Verteiler gewährleistet. Die Farbkennzeichnung in Rot (Vorlauf) und Blau (Rücklauf) sorgt für eine klare Zuordnung und erleichtert die Installation. Ein praktisches Anschluss-Set für professionelle und private Heizungsinstallationen.Lieferumfang:Set bestehend aus 2 Stück.

Unser BASISTACKER-SETMultidämmrolle:Selbstverlegern bringt die Dämmrolle enorme Zeitvorteile, da die Verlegung schnell und einfach von der Hand geht. Wir bieten Ihnen folgende Varianten an:Dämmrolle 20-2 mmDämmrolle 25-2 mmDämmrolle 30-3 mmDämmrolle 35-3 mmSie können die Stärke je nach benötigter bzw. möglicher Aufbauhöhe wählen. Aufbaubeispiel: 20-225-230-335-3Bodenbelag    Rohrüberdeckung45 mm45 mm45 mm45 mmHeizrohr PE-RT 17x2 oder Aluverbundrohr 16x216-17 mm16-17 mm16-17 mm16-17 mmSystemdämmung18 mm23 mm27 mm32 mmZusatzdämmung20 mm20 mm20 mm20 mmBodenplatte / Betondecke         Konstruktionshöhe*99-100 mm104-105 mm108-109 mm113-114 mm* zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine dünnere bzw. dickere Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellenAuf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Welcher Estrich?Für das Basistackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können.Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Mindestheizrohrüberdeckung: 35 mmDer Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand - Sie haben die Wahl:Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder ein Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Dämmrolle:DIN-geprüfte Wärme- und Trittschalldämmrolle verlegefertig aus Polystyrolschaum. Das aufgedruckte Raster dient als Orientierungshilfe bei der Verlegung und erleichtert zudem das Zuschneiden.Ihre Vorteile:bewährte und günstige VerlegetechnikEin-Mann-MontageFlexible HeizrohrverlegungSichere Haltkraft dank der reißfesten GewebefolieEPS-FCKW-freiRanddämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient der schallbrückenfreien Verlegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 17x2 mm:Das Rohr ist super flexibel und verfügt über eine große Zähigkeit und Festigkeit.Werkstoff 2344Max. Betriebstemperatur: 70ºMax. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)Betriebsbedigung nach EN 12319 nach Anwenderklasse 4/5Sauerstoffdicht nach DIN 4726Erfüllt die techn. Anforderungen nach DIN 4721SKZ-Nr. A 468Biegeradius 5 x DAluverbundrohr 16x2:Auf das flexible PE-RT Heizrohr wird ein Aluminiummantel stossgeschweißt. So werden die hervorragenden Eigenschaften der Kunstoffe mit den Vorzügen von Aluminium kombiniert.Max. Betriebstemperatur: 60ºMax. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar)Wärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius 5 x DTackernadeln:Perfekter Halt des Heizrohres auf der GewebefolieFür Rohre bis 20 mm DurchmesserLänge: 42 mm// Haltekraft: 3,5 kg (EU Norm)// max. Haltekraft 9,0 kgKlebeband transparent:Breite: 50 mm, Kerndurchmesser: 75 mmKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden von Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststoff- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendige Regeltechnik:o Edelstahl Heizkreisverteiler 2-12 Heizkreise!!! hier bestellen !!!o Klemmverschraubungen 3/4""""!!! hier bestellen !!!o Verteilerschrank UP 2-12 Heizkreise!!! hier bestellen !!!o Raumthermostat 230V analog oder mit Standard Display!!! hier bestellen !!!o Winkelspangen 90º!!! hier bestellen !!!o Kugelhahn rot/blau!!! hier bestellen !!!o Regelstation Erweiterungsset!!! hier bestellen !!!Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Tackergerät!!! hier bestellen !!!o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!!!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser BASISTACKER-SETMultidämmrolle:Selbstverlegern bringt die Dämmrolle enorme Zeitvorteile, da die Verlegung schnell und einfach von der Hand geht. Wir bieten Ihnen folgende Varianten an:Dämmrolle 20-2 mmDämmrolle 25-2 mmDämmrolle 30-3 mmDämmrolle 35-3 mmSie können die Stärke je nach benötigter bzw. möglicher Aufbauhöhe wählen. Aufbaubeispiel: 20-225-230-335-3Bodenbelag    Rohrüberdeckung45 mm45 mm45 mm45 mmHeizrohr PE-RT 17x2 oder Aluverbundrohr 16x216-17 mm16-17 mm16-17 mm16-17 mmSystemdämmung18 mm23 mm27 mm32 mmZusatzdämmung20 mm20 mm20 mm20 mmBodenplatte / Betondecke         Konstruktionshöhe*99-100 mm104-105 mm108-109 mm113-114 mm* zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine dünnere bzw. dickere Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellenAuf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Welcher Estrich?Für das Basistackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können.Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Mindestheizrohrüberdeckung: 35 mmDer Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand - Sie haben die Wahl:Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder ein Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Dämmrolle:DIN-geprüfte Wärme- und Trittschalldämmrolle verlegefertig aus Polystyrolschaum. Das aufgedruckte Raster dient als Orientierungshilfe bei der Verlegung und erleichtert zudem das Zuschneiden.Ihre Vorteile:bewährte und günstige VerlegetechnikEin-Mann-MontageFlexible HeizrohrverlegungSichere Haltkraft dank der reißfesten GewebefolieEPS-FCKW-freiRanddämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient der schallbrückenfreien Verlegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 17x2 mm:Das Rohr ist super flexibel und verfügt über eine große Zähigkeit und Festigkeit.Werkstoff 2344Max. Betriebstemperatur: 70ºMax. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)Betriebsbedigung nach EN 12319 nach Anwenderklasse 4/5Sauerstoffdicht nach DIN 4726Erfüllt die techn. Anforderungen nach DIN 4721SKZ-Nr. A 468Biegeradius 5 x DAluverbundrohr 16x2:Auf das flexible PE-RT Heizrohr wird ein Aluminiummantel stossgeschweißt. So werden die hervorragenden Eigenschaften der Kunstoffe mit den Vorzügen von Aluminium kombiniert.Max. Betriebstemperatur: 60ºMax. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar)Wärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius 5 x DTackernadeln:Perfekter Halt des Heizrohres auf der GewebefolieFür Rohre bis 20 mm DurchmesserLänge: 42 mm// Haltekraft: 3,5 kg (EU Norm)// max. Haltekraft 9,0 kgKlebeband transparent:Breite: 50 mm, Kerndurchmesser: 75 mmKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden von Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststoff- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendige Regeltechnik:o Edelstahl Heizkreisverteiler 2-12 Heizkreise!!! hier bestellen !!!o Klemmverschraubungen 3/4""""!!! hier bestellen !!!o Verteilerschrank UP 2-12 Heizkreise!!! hier bestellen !!!o Raumthermostat 230V analog oder mit Standard Display!!! hier bestellen !!!o Winkelspangen 90º!!! hier bestellen !!!o Kugelhahn rot/blau!!! hier bestellen !!!o Regelstation Erweiterungsset!!! hier bestellen !!!Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Tackergerät!!! hier bestellen !!!o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!!!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Noppenplatte 30-2 – Extra Stabilität und Schallschutz (WLG 040, 5 kN)Das Noppensystem eignet sich hervorragend für den Einsatz in Fußbodenheizungen. Es bietet eine flexible und sichere Rohrverlegung, mit Rohrdimensionen von 14 bis 16mm. Ob für große Flächen, kleine Räume oder außergewöhnliche Grundrisse. Dank der robusten Bauweise und der vielseitigen Eigenschaften finden Sie hier die ideale Lösung für unterschiedlichste Anforderungen.Produktmerkmale Hinterschäumte, trittfeste Noppen zur sicheren Fixierung von 14–16 mm Heizrohren. Erhöhte Trittschallverbesserung um bis zu 28 dB. Für hohe Verkehrslasten bis 5 kN/m².Technische Daten: Plattengröße: 1.000 x 1.000 mm (mit Überlappung: 1.025 x 1.025 mm). Noppenhöhe: 19 mm. Wärmedurchlasswiderstand: 0,75 m² K/W. Aufbauhöhe: 81 mm (mit Fließestrich) bzw. 91 mm (mit Zementestrich). Trittschallverbesserung: 28 dB. Farbe: Schwarz.Einsatzbereiche:Ideal für Anwendungen mit erhöhten Schallschutzanforderungen, z. B. in Mehrfamilienhäusern oder öffentlichen Gebäuden.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Allgemeine Vorteile der Noppen- und Rohrträgerplatten Hervorragende Begehbarkeit und Schutz der Rohre durch hinterschäumte, trittfeste Noppen (bei Noppenplatte 11 mm und 30-2). Höchste Flexibilität dank Möglichkeit von 14mm bis 16mm Rohr. Effiziente Montage: Ein-Mann-Installation möglich, wenig Verschnitt. Universelle Einsatzmöglichkeiten: Für Flächenheizung und -kühlung. Kombinierbar mit Estrichtypen: Calciumsulfat-Fließestrich oder Zementestrich. Energieeffizienz: Optimale Wärmeübertragung und energieeinsparende Eigenschaften.Empfohlene Konfiguration und Materialien Verlegeabstand: 10 cm (Standard für Heizkreisberechnung). Maximale Rohrlänge bei 16er Rohr: 100 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs). Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 16x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Noppenelementen selber einbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben und stabil sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Noppenplatten Die Noppenplatten werden vollflächig auf dem Boden ausgelegt. Platten über die Folienüberlappung miteinander verbinden (Druckknopfverbindung). Noppen-Dichtprofil aus PE-Schaum Das Noppen-Dichtprofil mit Folienlasche des Randdämmstreifens in Noppenplatten klemmen. Dient dazu, dass der Estrich nicht zwischen Noppenprofile und Randdämmstreifen läuft. Einlegen der Heizrohre Heizrohre (16 mm Durchmesser) in das gewünschte Verlegemuster einclipsen (z. B. Mäander- oder Spiralform). Maximale HEizkreislänge von 100 m pro Kreislauf beachten, um Druckverluste zu vermeiden. Heizrohr an den Verteiler anschließen und auf Dichtheit prüfen Zusatzmaßnahmen Für eine zusätzliche Dämmung eignet sich PUR - oder EPS-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden. Wichtige Hinweise für den Einbau:Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Noppensystem die perfekte Wahl für Alt- und Neubauten.
