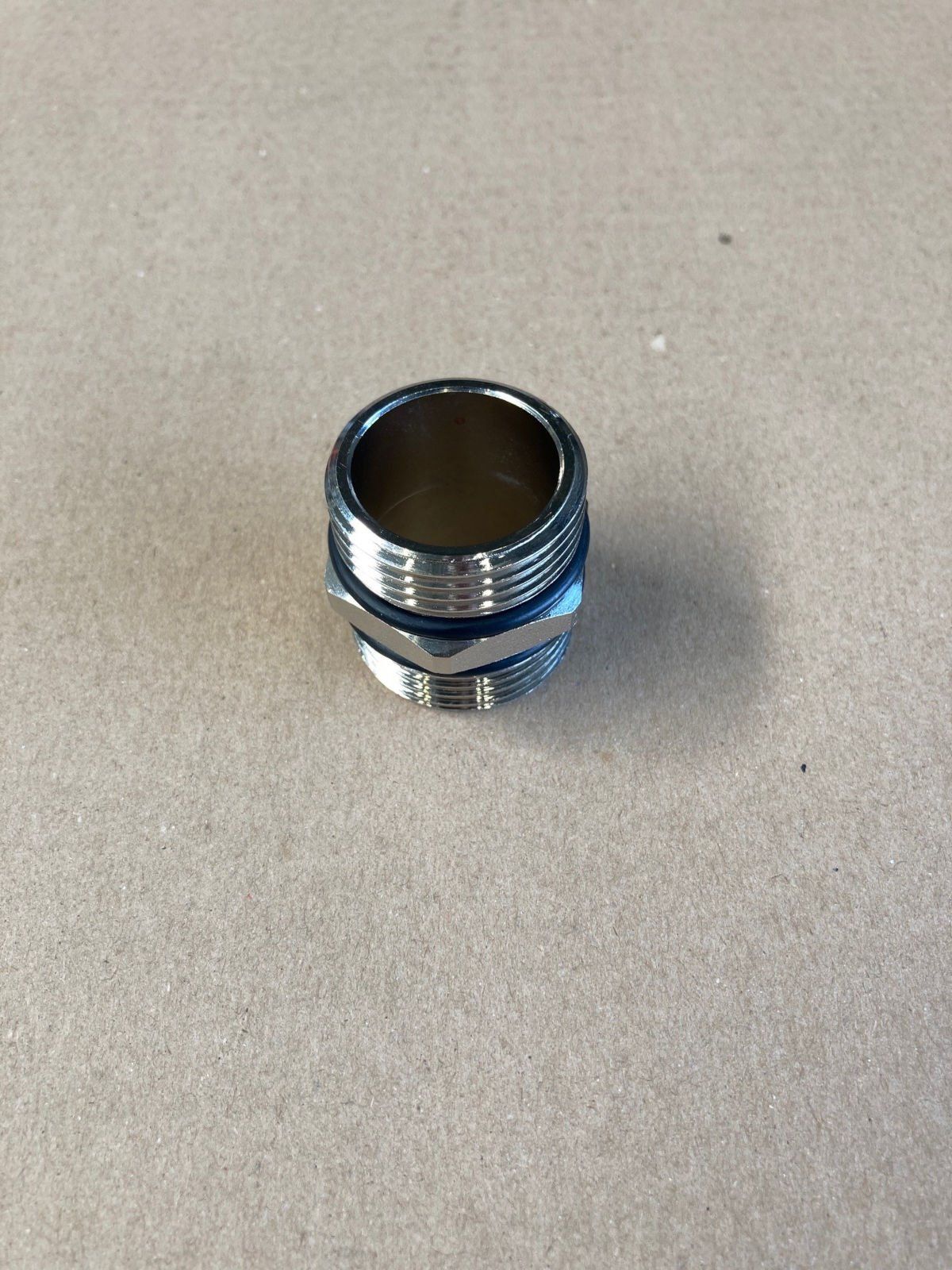

Der Heizkreisteiler-Verbinder mit 1-Zoll-Innengewinde ermöglicht eine sichere und dichte Verbindung zweier Heizkreisverteiler. Ideal geeignet für Erweiterungen oder Anpassungen Ihrer Fußbodenheizungsanlage, sorgt dieses Verbindungselement für eine stabile und langlebige Verbindung. Die einfache Handhabung und robuste Bauweise machen ihn zur praktischen Lösung im Heizungsbau. Eine gute Wahl für Monteure, Installateure und Heimwerker, die auf Qualität und Zuverlässigkeit setzen.
Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungDas Kugelhahnset 1" IG/IG in Rot und Blau ist die ideale Lösung für den Anschluss von Heizkreisverteilern in Fußbodenheizungsanlagen. Die Kugelhähne ermöglichen eine zuverlässige Absperrung der Vor- und Rücklaufleitungen und sorgen so für eine einfache Wartung oder Erweiterung der Anlage. Dank der mitgelieferten Verschraubungen ist eine schnelle und dichte Verbindung zum Verteiler gewährleistet. Die Farbkennzeichnung in Rot (Vorlauf) und Blau (Rücklauf) sorgt für eine klare Zuordnung und erleichtert die Installation. Ein praktisches Anschluss-Set für professionelle und private Heizungsinstallationen.Lieferumfang:Set bestehend aus 2 Stück.
Verteilerschrank Unterputz (UP), weiß 2 bis 15 HeizkreiseProduktinformationen VerteilerschränkeVerteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 15 KreisenB (xxx) x H (70,5-80,5)cm x T (11-16) cmHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarVerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm
Heizkreisverteiler EdelstahlDer Verteiler ist aus einzelnen Komponenten gebaut, die mit Hilfe von Aufhängebügel an der Wand (oder in einem Verteilerschrank) montiert werden können. Der Verteiler ist für Niedertemperatursysteme geeignet und mit regelbaren Durchflussmessern ausgestattet, womit der Durchstrom des Wassers pro Heizkreis geregelt werden kann.Produktmerkmale:Vor- und Rücklaufbalken aus robustem, hochwertigem,korrosionsbeständigem Edelstahl-ProfilSeitl. 1"" AnschlussAbgänge 3/4"" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Bitte passenden Stellantrieb und Kugelhahnset mitbestellen (nicht im Lieferumfang enthalten)2 Heizkreise200350863 Heizkreise250350864 Heizkreise300350865 Heizkreise350350866 Heizkreise400350867 Heizkreise450350868 Heizkreise500350869 Heizkreise5503508610 Heizkreise6003508611 Heizkreise6503508612 Heizkreise70035086HeizkreiseLänge (mm)Höhe (mm)Tiefe (mm)
Heizkreisverteiler Edelstahl, 2 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 2Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 200 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 2 Heizkreise
Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungDas Kugelhahnset 1" IG/IG in Rot und Blau ist die ideale Lösung für den Anschluss von Heizkreisverteilern in Fußbodenheizungsanlagen. Die Kugelhähne ermöglichen eine zuverlässige Absperrung der Vor- und Rücklaufleitungen und sorgen so für eine einfache Wartung oder Erweiterung der Anlage. Dank der mitgelieferten Verschraubungen ist eine schnelle und dichte Verbindung zum Verteiler gewährleistet. Die Farbkennzeichnung in Rot (Vorlauf) und Blau (Rücklauf) sorgt für eine klare Zuordnung und erleichtert die Installation. Ein praktisches Anschluss-Set für professionelle und private Heizungsinstallationen.Lieferumfang:Set bestehend aus 2 Stück.
Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 7 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 7Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 465 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 7 Heizkreise1 x Verteilerendset (55 mm)
Alu-Verbundrohr - Stange á 5 m Das Alu-Verbundrohr in 5-Meter-Stangen vereint die besten Eigenschaften von Kunststoff und Aluminium – ideal für die Installation von Fußbodenheizungen und Trinkwasserleitungen. Der mehrschichtige Aufbau mit einem diffusionsdichten Aluminiummantel schützt zuverlässig vor Sauerstoff- und Wasserdampfeintrag, was die Korrosionsgefahr und unangenehme Gerüche nachhaltig minimiert. Die glatte Innenoberfläche sorgt für optimalen Durchfluss ohne Ablagerungen oder Reibungsverluste. Dank hoher Flexibilität, Temperatur- und Druckbeständigkeit lässt sich das Rohr einfach verarbeiten und gewährleistet eine langlebige und sichere Installation. Ein Qualitätsprodukt für hohe Ansprüche im Heizungs- und Sanitärbereich.Technische Daten:Einsatzbereich: (Fußboden-) Heizung und TrinkwasserinstallationAluminiummantel 100% Sauerstoff- & WasserdampfdiffusionsdichtSperrschicht verhindert Geruchsübertragungen & Korrosionen - AnlagenschutzGlatte Rohrinnenseite - Korrosionsschutz- Unangreifbar für Elemente, die sich im Wasser befinden- Keinerlei Reibungspunkte- Vermeidung von AblagerungenFlexibilität, Robustheit, Druck- und Hitzebeständigkeit des RohresBiegeradius: 5 x Außendurchmesser (= 80 mm)Max. Betriebstemperatur:- Medium Wasser bis 12 bar und 95 °C- Im Störungsfall auch bis zu 100 °CMax. Betriebsdruck: 4 bar- Fußbodenheizung Standarddruck beträgt max. 4 barLangzeit Beanspruchung (50 Jahre): 10 bar / 70 °CWärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dDVGW geprüft: ISO-Klasse 5Verpackungseinheit: 1 Stange á 5 m
Heizungsrohr PB 12 x 1,3 mm sauerstoffdicht 200 mDas Heizungsrohr aus Polybuten (PB) mit einem Durchmesser von 12 x 1,3 mm überzeugt durch seine Flexibilität und Langlebigkeit. Dank der integrierten Sauerstoffsperrschicht nach DIN 4726 eignet es sich optimal für den Einsatz in modernen Fußbodenheizungssystemen. Die robuste Konstruktion sorgt für eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen sowie für eine zuverlässige Druckfestigkeit. Die 200-Meter-Rolle lässt sich in Kombination mit einem passenden Rohrabroller besonders komfortabel verlegen – ideal für professionelle Installationen oder großflächige Projekte.Produktmerkmale:Sperrschicht gegen SauerstoffdiffusionÜberdurchschnittlich flexibles RohrSehr gute Beständigkeit gegen thermische und mechanische BeanspruchungHohe SpannungsrissbeständigkeitHohe SchlagzähigkeitAußendurchmesser: 12,0 mmInnendurchmesser: 9,4 mmMax. Betriebstemperatur: 70°CMax. Betriebsdruck: 8 bar (Standarddruck bei FBH max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 60 mm) - DIN 4726Verpackungseinheit: Rolle á 200 mAufbau:Basisrohr PB (Polybuten)HaftschichtSauerstoffsperrschichtUnser Tipp: Zum fachgerechten Abrollen bestellen Sie hierzu die Rohrabroller/-haspel als Standgerät (Link zum Gerät).Lieferumfang:1x Heizungsrohr PB 12 x 1,3 mm sauerstoffdicht 200 m
Verbindungsstreifen für Noppenplatten, 955 x 100 mmZur Fixierung der Rohrträgerplatte.Technische Daten:Maße (L x B): 955 x 100 mmLieferumfang:1 x Verbindungsstreifen für Noppenplatten, 955 x 100 mm
Fußbodenheizung Türverbinder für Noppenplatten, 970 x 150 mmDer Türverbinder ist ein Bestandteil vom Noppen-System für Fußbodenheizung und dient zum Verbinden der Noppenplatte mit der Ausgleichplatte. Der Türverbinder ist ohne Wärme-Trittschalldämmung.Lieferumfang:1 x Türverbinder für Noppenplatten, 970 x 150 mm
Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungDas Kugelhahnset 1" IG/IG in Rot und Blau ist die ideale Lösung für den Anschluss von Heizkreisverteilern in Fußbodenheizungsanlagen. Die Kugelhähne ermöglichen eine zuverlässige Absperrung der Vor- und Rücklaufleitungen und sorgen so für eine einfache Wartung oder Erweiterung der Anlage. Dank der mitgelieferten Verschraubungen ist eine schnelle und dichte Verbindung zum Verteiler gewährleistet. Die Farbkennzeichnung in Rot (Vorlauf) und Blau (Rücklauf) sorgt für eine klare Zuordnung und erleichtert die Installation. Ein praktisches Anschluss-Set für professionelle und private Heizungsinstallationen.Lieferumfang:Set bestehend aus 2 Stück.
Dehnfugenstreifen PE 100 x 10 mm mit SK-ProfilProfilschiene mit Klebestreifen. Der Dehnfugenstreifen dient zur Ausbildung von Dehnungsfugen bei Estrichflächen nach DIN 18560.Produktmerkmale:Leicht zu schneidenSelbstklebender FußHohe Standfestigkeit auch bei langen FugenTechnische Daten:Länge: 2 mBreite: 10 mmHöhe: 100 mmDichte: 0,02 bis 0,93 g/cm³Aussehen: Schaumstruktur, gefärbtSchmelzpunkt/Schmelzbereich: 90 °CBrennbar: JaZündtemperatur: >360 °C
Heizungsrohr-Schutz, Schutzrohr, Ø 23 mm, 40 cmProduktmerkmale:Zum Schutz der Heizungsrohre im DehnfugenbereichGeschnitten und geschlitzt für Rohre bis max. Ø 17 mmTechnische Daten:Werkstoff: KunststoffAußendurchmesser (Ø): 23 mmGeeignet für Heizrohre bis max. Ø 17 mmVPE: 1 Stück à 40 cm
