Klettsystem-Sets 90 m²

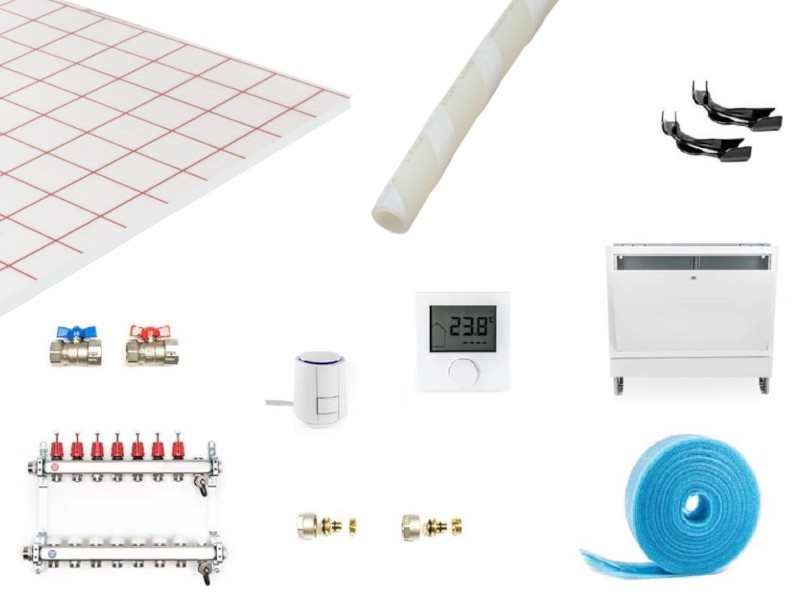

Klettsystem-Sets für Fußbodenheizung mit Regelung, 30-100 m²

Info:

Leider kann es derzeit aufgrund von Lieferschwierigkeiten bei unserem Lieferanten Möhlenhoff zu Verzögerung bei der Auslieferung der Raumregler kommen. Sobald diese verfügbar sind, liefern wir Ihnen diese nach.


Das Klettsystem eignet sich optimal für die Verlegung von Fussbodenheizung. Dank des Kletts haftet das Rohr sehr fest an der Klettrolle und ermöglicht eine flexible und einfache Verlegung.

Wir empfehlen zu diesem Paket eine Rohrhaspel und eine Rohrverlegeklemme sowie das Tragen von Handschuhen für die optimale Handhabung des Klett-Rohres.

 10 m²20 m²30 m²40 m²50 m²60 m²70 m²80 m²90 m²100 m²
Klett-Rolle 30-3 WLG045 4kPa (m²):102030405060708090100
Randstreifen 150x8 mm mit Folienschürze (m):2525255050757575100100
Klett Heizrohr PE-Xc 17x2 mm (m):200200200400400400600600600600
Edelstahl Heizkreisverteiler 2-12 Heizkreise
(Ausführung Heizkreise):
2223446789
Klemmverschraubungen 3/4" (Stk.):44468812141618
Verteilerschrank UP:UP1 450 mmUP2 530 mmUP3 680 mmUP4 830 mm
Möhlenhoff Regler
analog oder mit
Standard Display (Stk.):
1122345667
Stellantriebe 230V Alpha 5 inkl. Adapter (Stk.):1223446789
Winkelspangen 90° (Stk.):24468812141618
Blindstopfen 3/4" (Stk.):2ohne
Hinweis:

Bitte beachten Sie, dass

  • es sich bei unseren Komplettsets um unteilbare Angebote handelt und eine Rückgabe oder Austausch einzelner Komponenten ausgeschlossen ist
  • dem Komplettset ein 15 cm-Verlegeabstand des Heizrohres zugrunde gelegt wurde
Lieferumfang

Technische Daten:

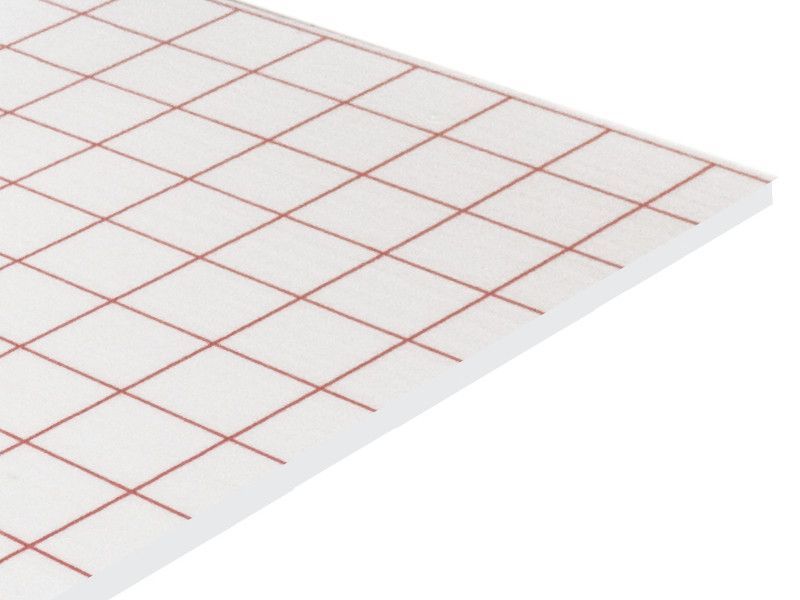

› Klett-Multidämmrolle:*
  • Baustoffklasse: B2 nach DIN 4102-B2
  • EPS-FCKW frei
  • Werkstoff: Polystyrol
  • Isolierstärke: 30 mm
  • Wärmewiderstand Rd: 1.5 W/(m².K)
  • Max. Belastung: 4 kN/m²
  • Geräuschdämmung: 28 dB(A)
  • Abmessungen:
    Breite: 1000 mm
    Länge: 10.000 mm

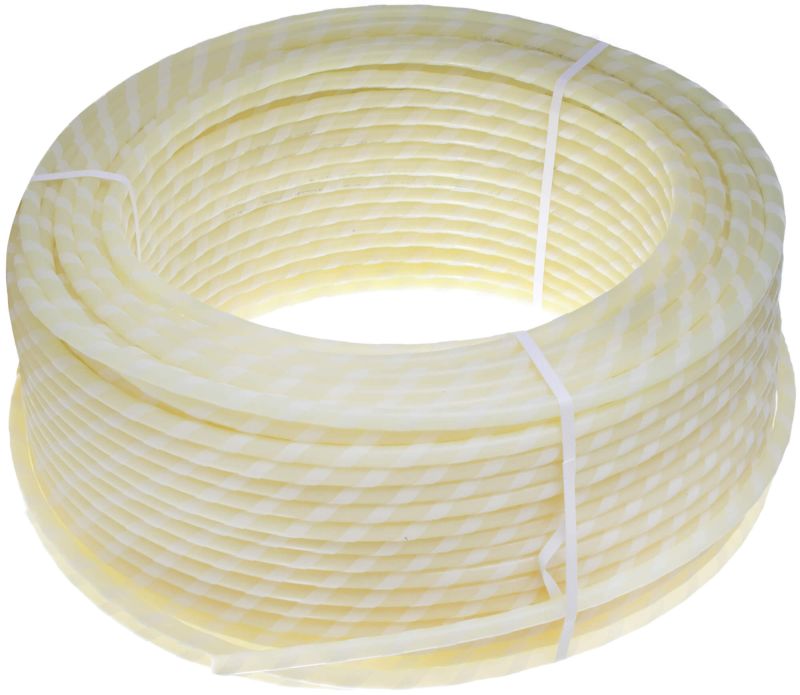

› PE-Xc Heizrohr:*
  • Vernetztes Polyethylen PE-Xc 4-Schicht-Rohr (Coextrusionsverfahren)
  • Rohrabmessungen
    Außendurchmesser (Ø): 17 mm
    Innendurchmesser (Ø): 13 mm
  • Sauerstoffsperrschicht als Schutz vor mechanischer Beschädigung
  • Sauerstoffdiffusionsdicht nach DIN 4726
  • Max. Betriebstemperatur: 70°C
  • Max. Betriebsdruck: 4 bar
  • Wasserinhalt: 0,133 l/m
  • Biegeradius: 5x da
› Heizkreisverteiler Edelstahl:*
  • Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4
  • Funktions- und druckgeprüft
  • Rücklaufbalken mit integriertem Regelventil und Schutzkappen
  • Vorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)
  • 2 Stück Übergangsnippel 1" AG beiliegend

Technische Daten:

  • Werkstoff: Rostfreier Edelstahl
  • Seitl. Anschluss (Wärmeerzeuger): 1" IG
  • Anschluss Fussbodenheizungsgruppen: 3/4" Eurokonus
  • Aufnahme Stellantrieb: M30 x 1,5

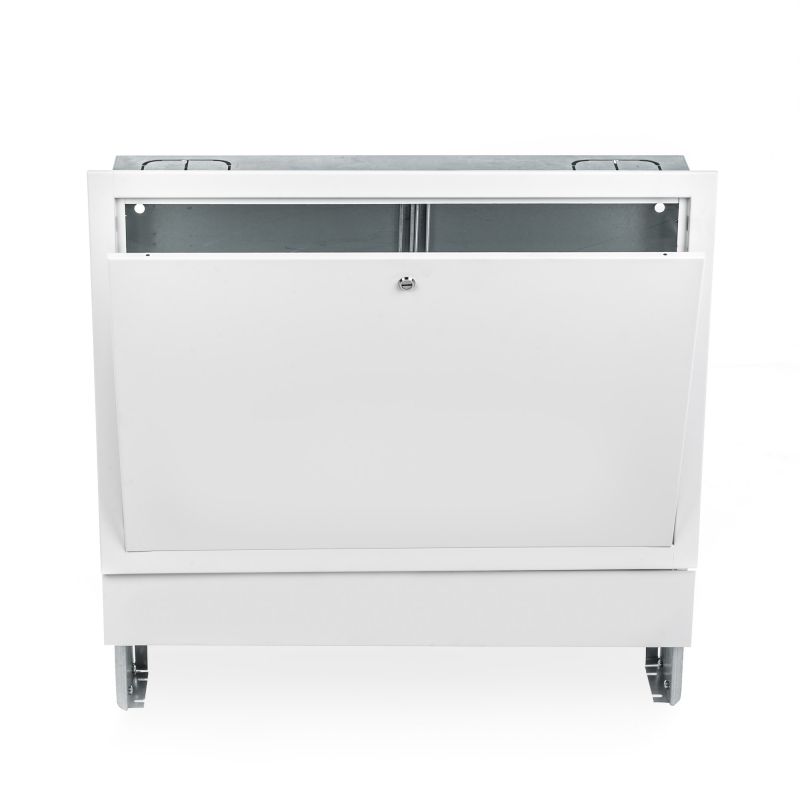

› Verteilerschrank UP:*
  • Höhenverstellbare Standfüße
  • Steckbare Frontsichtblende sowie abmontierbare Estrichprallleiste
  • Feste Rückwand mit horizontalen Schlitzen zur universellen und schnellen Montage des Verteilers
  • Rahmen und Tür ermöglichen putz- und wandbündigen Anschluss
  • Verschluss durch Münzschloss
  • Rahmen und Tür sind glatt glänzend lackiert (ähnl. RAL 9016)
  • Inkl. Universalschiene zur einfachen Montage des Systemverteilers (Sytemverteiler nicht im Lieferumfang enthalten)

Technische Daten:

  • Ausführung: Unterputz
  • Farbe: Weiß (ähnl. RAL 9016)
  • Abmessungen:
    UP 1: B (49,5 / 45 cm) x H (70,5-80,5)cm x T (11-16) cm
    UP 2: B (57,5 / 53 cm) x H (70,5-80,5)cm x T (11-16) cm
    UP 3: B (72,5 / 68 cm) x H (70,5-80,5)cm x T (11-16) cm
    UP 4: B (87,5 / 83 cm) x H (70,5-80,5)cm x T (11-16) cm
    UP 5: B (107,5 / 103 cm) x H (70,5-80,5)cm x T (11-16) cm

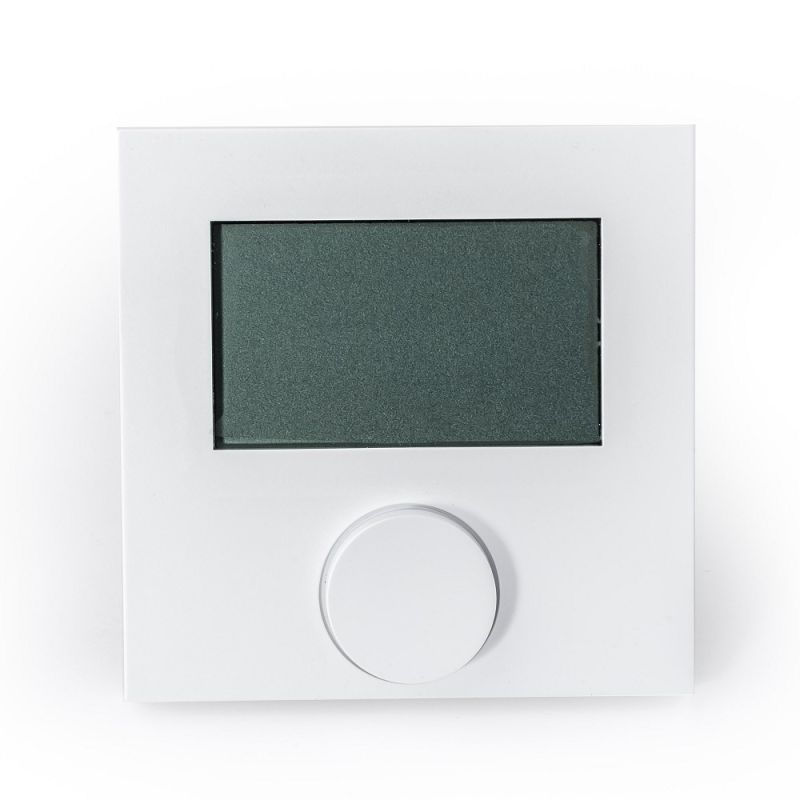

› Möhlenhoff Regler:*

Technische Daten:

  • Typ: Alpha Regler direct 230 V - analog
  • Betriebsspannung: 230 V / +/-10% / 50 Hz
  • Spannungsversorgung: über Basis/externes Netzteil
  • Schutzart: IP 20
  • Schutzklasse: II
  • Schaltleistung: 2 A ohmsche Last, 200 VA Induktiv
  • Einstellbereich Solltemperaturvorgabe: 10°C bis 28°C
  • Auflösung Soll-Temperaturvorgabe: 0,25°C
  • Absenktemperatur: 4°C
  • Max. anschließbare Stellantriebe: 10 (max. 1 W/Stellantrieb)
  • Anschlussklemmen: 5 Schraubklemmen - 0,22 mm² bis 1,5 mm²
  • Material: PC + ABS
  • Farbe: signalweiß (RAL 9003)
  • Abmessung (HxBxT): 86 x 86 x 29 mm
  • Typ: Alpha Regler direct 230 V - standard
  • Betriebsspannung: 230 V / +/-10% / 50 Hz
  • Spannungsversorgung: über Basis/externes Netzteil
  • Schutzart: IP 20
  • Schutzklasse: II
  • Schaltleistung: 2 A ohmsche Last, 200 VA Induktiv
  • Einstellbereich Solltemperaturvorgabe: 10°C bis 28°C
  • Auflösung Soll-Temperaturvorgabe: 0,25°C
  • Absenktemperatur: 4°C
  • Max. anschließbare Stellantriebe: 10 (max. 3 W/Stellantrieb)
  • Anschlussklemmen: 5 Schraubklemmen - 0,22 mm² bis 1,5 mm²
  • Material: PC + ABS
  • Farbe: signalweiß (RAL 9003)
  • Abmessung (HxBxT): 86 x 86 x 31 mm

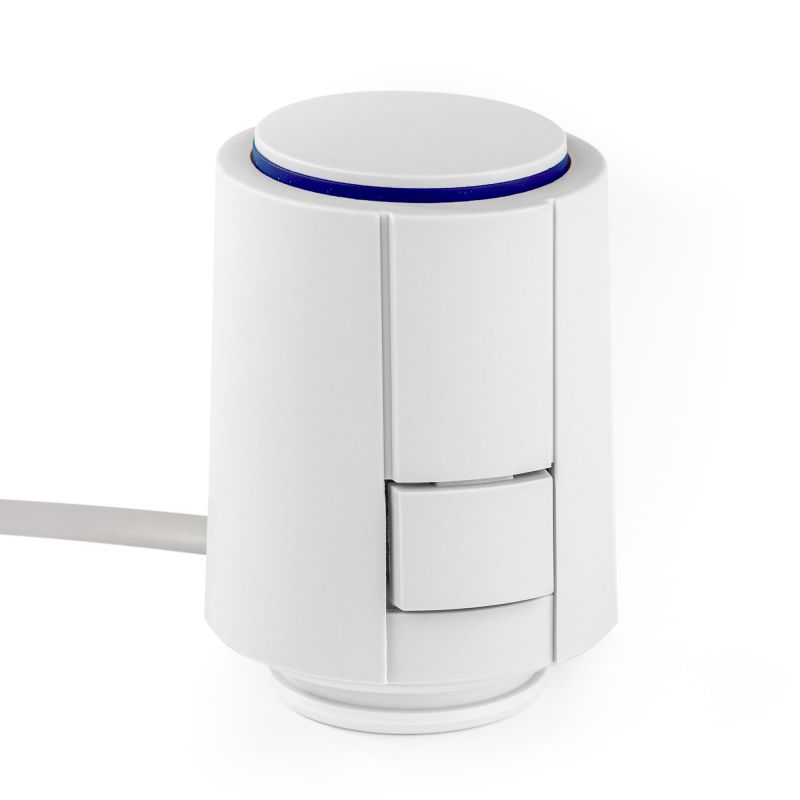

› Möhlenhoff Stellantrieb:*

Technische Daten:

  • Typ: Möhlenhoff Stellantrieb 5 230 V, stromlos zu (NC), inkl. VA 10
    A 20405-00N10-1S
  • Betriebsspannung: 230 V AC / 50/60 Hz
  • Leistungsaufnahme: 1 W
  • Schutzgrad: IP 54
  • Schutzklasse: II (nur mit gesteckter Anschlussleitung)
  • Stellweg: 4 mm (abzüglich Überhub)
  • Stellkraft: 100 N +/-5%
  • Anschlussleitung (steckbar): 2 x 0,75 mm²
  • Leitungslänge: 1.000 mm
  • Farbe Gehäuse: lichtgrau (RAL 7035)

*Klick für Details

Menge Produktbeschreibung
9 Paket Klett-Rolle 30-3 045 4 kPa

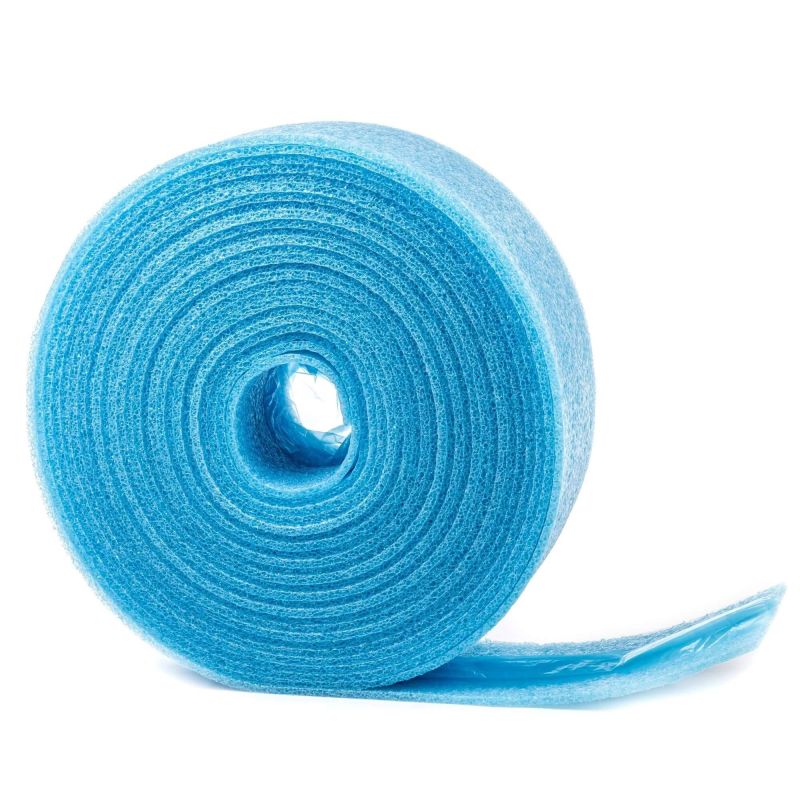

4 Rolle Randdämmstreifen PE 150 x 8 mm mit Folienschürze
1 Rolle Klett-Heizrohr PE-Xc 17x2 - 200m Rolle
1 Rolle Klett-Heizrohr PE-Xc 17x2 - 600m Rolle
1 Stk. Heizkreisverteiler Edelstahl für 8 Heizkreise

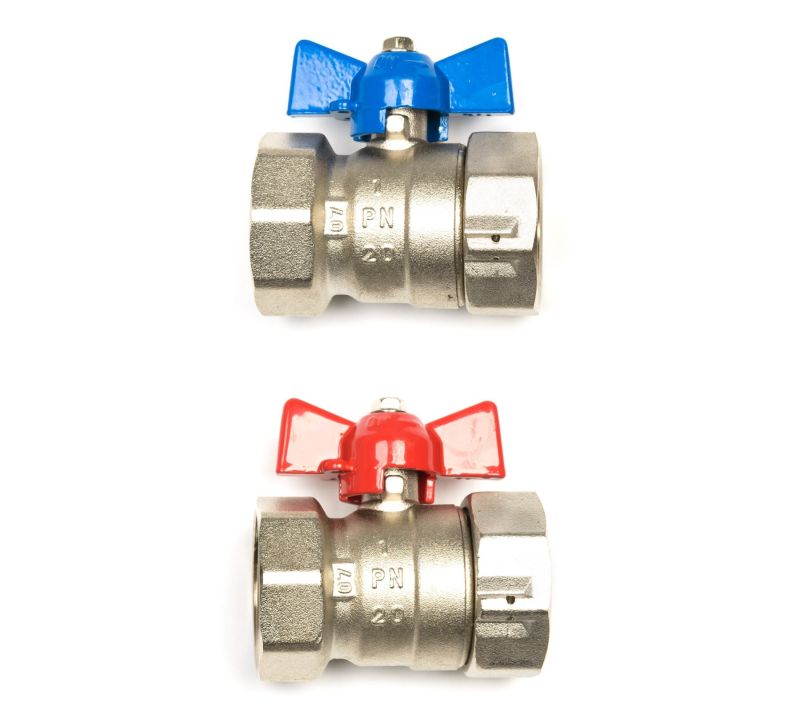

1 Set Kugelhahnset 1" IG / IG - rot / blau mit Verschraubung
8 Btl. Klemmverschraubung universal 3/4" 14x2 mm (2 Stück)
1 Stk. Verteilerschrank weiss Unterputz - UP3
6 Stk. Möhlenhoff Regler Alpha direct - Standard Display - 230V
8 Stk. Möhlenhoff Stellantrieb 5 inkl. VA 10 - 230 V

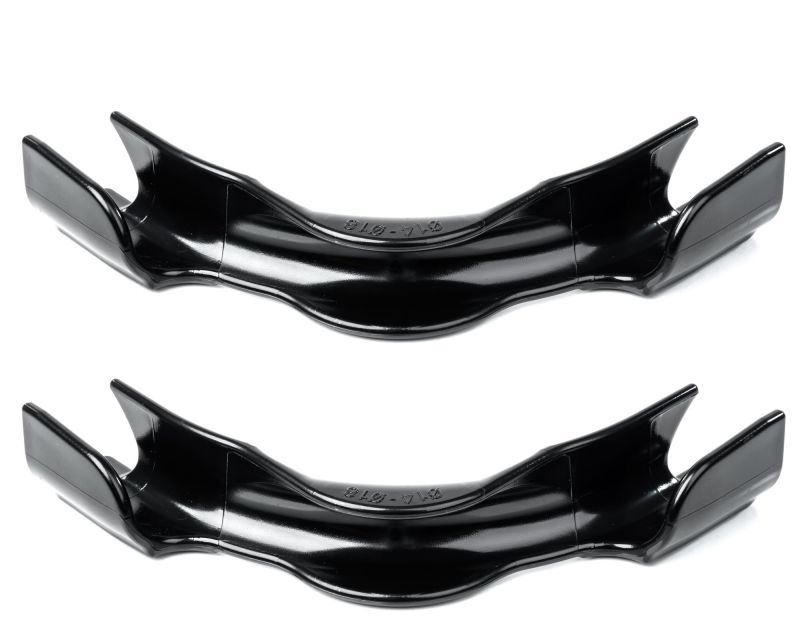

16 Stk. Winkelspange für Heizrohre 14-18 mm
