Rohrabschneider zum Ablängen von HeizrohrenSchneidet PVC-, Aluminium- oder Plastik-Rohre.Beachten Sie, dass Sie eine drehende Bewegung machen, wenn Sie den Rohrschneider für flexible Rohre benutzen.Schneidet Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer.Mit dem Rohrschneider können Sie Fußbodenheizungsrohre abschneiden, damit Sie sie schnell und einfach weiter verarbeiten können. Öffnen Sie den Handgriff des Rohrschneiders, um ihn für die Benutzung vorzubereitenHalten Sie den Rohrschneider gut fest, wenn Sie das Rohr abschneidenSchließen Sie den Handgriff nach der Benutzung wiederAchtung:Sollten Sie den Rohrschneider bei kalten Temperaturen benutzen, ist es ratsam, dass Sie den Teil des Rohrs (den Sie abschneiden wollen) vor dem Schneiden erst erwärmen.Das verhindert das Einreißen, da kalte Rohre während des Schneidens empfindlicher sind.Wenn die Klinge des Rohrschneiders Spuren von Verschleiß aufweist, dann drehen Sie die Befestigungsschraube zum öffnen nach links.Entfernen Sie die alte Klinge und ersetzen Sie sie mit der neuen und geeigneten Klinge.Es ist zu empfehlen, nach Gebrauch Rostschutz-Öl zu benutzen.
Metallverbundrohr/Alu-Verbundrohr für Sanitär- und Heizungsinstallation, diverse AusführungenDas Aluminium-Mehrschicht-Verbundrohr vereinigt die positiven Eigenschaften von Kunststoffrohren mit den Vorzügen von Aluminiumrohren.
Heizkreisverteiler EdelstahlDer Verteiler ist aus einzelnen Komponenten gebaut, die mit Hilfe von Aufhängebügel an der Wand (oder in einem Verteilerschrank) montiert werden können. Der Verteiler ist für Niedertemperatursysteme geeignet und mit regelbaren Durchflussmessern ausgestattet, womit der Durchstrom des Wassers pro Heizkreis geregelt werden kann.Produktmerkmale:Vor- und Rücklaufbalken aus robustem, hochwertigem,korrosionsbeständigem Edelstahl-ProfilSeitl. 1"" AnschlussAbgänge 3/4"" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Bitte passenden Stellantrieb und Kugelhahnset mitbestellen (nicht im Lieferumfang enthalten)2 Heizkreise200350863 Heizkreise250350864 Heizkreise300350865 Heizkreise350350866 Heizkreise400350867 Heizkreise450350868 Heizkreise500350869 Heizkreise5503508610 Heizkreise6003508611 Heizkreise6503508612 Heizkreise70035086HeizkreiseLänge (mm)Höhe (mm)Tiefe (mm)
Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungDas Kugelhahnset 1" IG/IG in Rot und Blau ist die ideale Lösung für den Anschluss von Heizkreisverteilern in Fußbodenheizungsanlagen. Die Kugelhähne ermöglichen eine zuverlässige Absperrung der Vor- und Rücklaufleitungen und sorgen so für eine einfache Wartung oder Erweiterung der Anlage. Dank der mitgelieferten Verschraubungen ist eine schnelle und dichte Verbindung zum Verteiler gewährleistet. Die Farbkennzeichnung in Rot (Vorlauf) und Blau (Rücklauf) sorgt für eine klare Zuordnung und erleichtert die Installation. Ein praktisches Anschluss-Set für professionelle und private Heizungsinstallationen.Lieferumfang:Set bestehend aus 2 Stück.

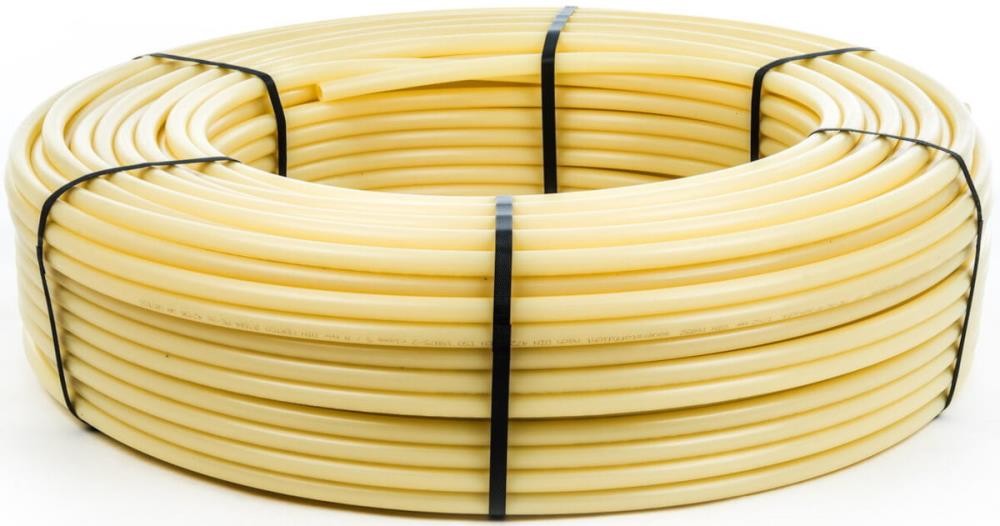

Heizungsrohr PE-Xc, 5-Schicht, DIN-geprüftProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 m
Heizungsrohr PE-Xc, 5-Schicht, DIN-geprüftProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 m
Heizungsrohr PE-Xc, 5-Schicht, DIN-geprüftProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 m
Das PE-RT Rohr wird seit vielen Jahren erfolgreich für Fußbodenheizungen verwendet. Dieses Rohr ist hochflexibel, einfach zu bedienen, hat eine sehr gute Standfestigkeit und eine hohe Stabilität gegen Spannungsrisskorrosion.Größen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Produkt-Details:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle je nach Wahl: 100 / 200 / 600 / 750 m
Heizungsrohr PE-Xc, 5-Schicht, DIN-geprüftProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 m
Bitte beachten Sie, dass es auf Grund der momentanen Situation zu Lieferverzögerungen / Lieferschwierigkeiten kommen kann. Wir bitten um Ihr Verständnis! Vielen Dank! Informationen zu 2 mm Verschraubungen:Material: Messing3/4"" Eurokonus VerschraubungZwei Verschraubungen pro Heizkreis (Vor- und Rücklauf)Verpackungseinheit: Beutel à 2 StückInformationen zu 1,3 mm Verschraubungen:Material: MessingKlemmring & Überwurfmutter 3/4 "" mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzen.
Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 10 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 10Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 615 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 10 Heizkreise1 x Verteilerendset (55 mm)
Blindstopfen 3/4", 1 StückDieser Blindstopfen dient dem Verschließen nicht genutzter Abgänge, beispielsweise bei einem Heizkreis.Technische Daten:Werkstoff: MessingFür Anschlüsse: 3/4"Lieferumfang:VPE: 1 Stück
