Noppenplatte 30-2 – Extra Stabilität und Schallschutz (WLG 040, 5 kN)Das Noppensystem eignet sich hervorragend für den Einsatz in Fußbodenheizungen. Es bietet eine flexible und sichere Rohrverlegung, mit Rohrdimensionen von 14 bis 16mm. Ob für große Flächen, kleine Räume oder außergewöhnliche Grundrisse. Dank der robusten Bauweise und der vielseitigen Eigenschaften finden Sie hier die ideale Lösung für unterschiedlichste Anforderungen.Produktmerkmale Hinterschäumte, trittfeste Noppen zur sicheren Fixierung von 14–16 mm Heizrohren. Erhöhte Trittschallverbesserung um bis zu 28 dB. Für hohe Verkehrslasten bis 5 kN/m².Technische Daten: Plattengröße: 1.000 x 1.000 mm (mit Überlappung: 1.025 x 1.025 mm). Noppenhöhe: 19 mm. Wärmedurchlasswiderstand: 0,75 m² K/W. Aufbauhöhe: 81 mm (mit Fließestrich) bzw. 91 mm (mit Zementestrich). Trittschallverbesserung: 28 dB. Farbe: Schwarz.Einsatzbereiche:Ideal für Anwendungen mit erhöhten Schallschutzanforderungen, z. B. in Mehrfamilienhäusern oder öffentlichen Gebäuden.Allgemeine Vorteile der Noppen- und Rohrträgerplatten Hervorragende Begehbarkeit und Schutz der Rohre durch hinterschäumte, trittfeste Noppen (bei Noppenplatte 11 mm und 30-2). Höchste Flexibilität dank Möglichkeit von 14mm bis 16mm Rohr. Effiziente Montage: Ein-Mann-Installation möglich, wenig Verschnitt. Universelle Einsatzmöglichkeiten: Für Flächenheizung und -kühlung. Kombinierbar mit Estrichtypen: Calciumsulfat-Fließestrich oder Zementestrich. Energieeffizienz: Optimale Wärmeübertragung und energieeinsparende Eigenschaften.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und Materialien Verlegeabstand: 10 cm (Standard für Heizkreisberechnung). Maximale Rohrlänge bei 16er Rohr: 100 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs). Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 16x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Noppenelementen selber einbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben und stabil sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Noppenplatten Die Noppenplatten werden vollflächig auf dem Boden ausgelegt. Platten über die Folienüberlappung miteinander verbinden (Druckknopfverbindung). Noppen-Dichtprofil aus PE-Schaum Das Noppen-Dichtprofil mit Folienlasche des Randdämmstreifens in Noppenplatten klemmen. Dient dazu, dass der Estrich nicht zwischen Noppenprofile und Randdämmstreifen läuft. Einlegen der Heizrohre Heizrohre (16 mm Durchmesser) in das gewünschte Verlegemuster einclipsen (z. B. Mäander- oder Spiralform). Maximale HEizkreislänge von 100 m pro Kreislauf beachten, um Druckverluste zu vermeiden. Heizrohr an den Verteiler anschließen und auf Dichtheit prüfen Zusatzmaßnahmen Für eine zusätzliche Dämmung eignet sich PUR - oder EPS-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden. Wichtige Hinweise für den Einbau:Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Noppensystem die perfekte Wahl für Alt- und Neubauten.

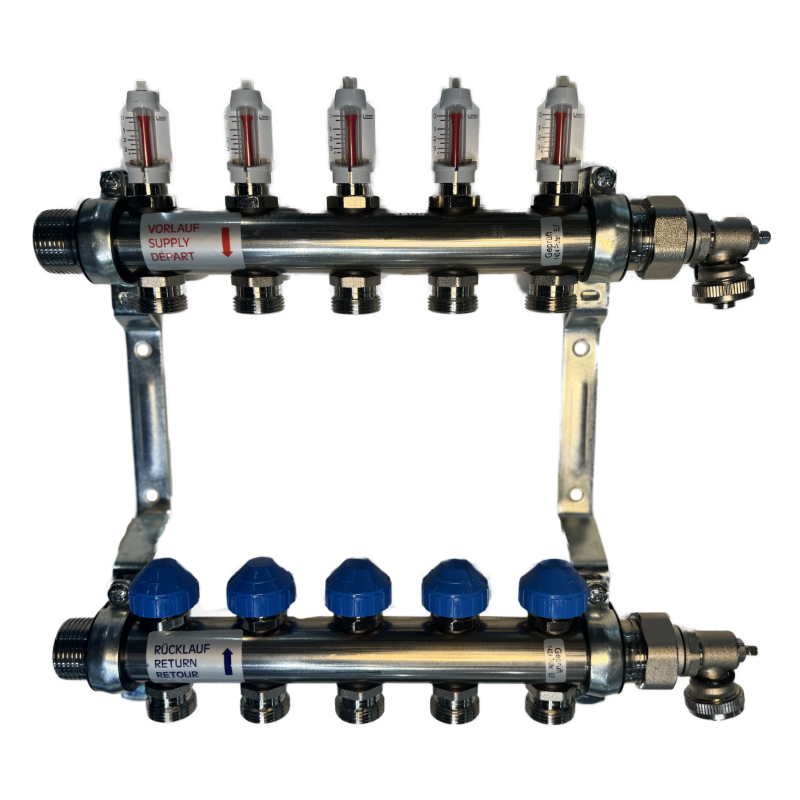

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 5 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 5Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 365 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 5 Heizkreise1 x Verteilerendset (55 mm)

Fußbodenheizung Türverbinder für Noppenplatten, 970 x 150 mmDer Türverbinder ist ein Bestandteil vom Noppen-System für Fußbodenheizung und dient zum Verbinden der Noppenplatte mit der Ausgleichplatte. Der Türverbinder ist ohne Wärme-Trittschalldämmung.Lieferumfang:1 x Türverbinder für Noppenplatten, 970 x 150 mm

Estrichfeuchte-Messstelle aus Kunststoff (5-Stück)Die Estrichfeuchte-Messstelle aus Kunststoff ermöglicht eine einfache und präzise Kontrolle der Restfeuchte im Estrich. Sie dient der gezielten Entnahme von Estrichproben zur Feuchtigkeitsbestimmung – ein unverzichtbares Hilfsmittel vor der Verlegung von Bodenbelägen oder der Inbetriebnahme einer Fußbodenheizung. Durch die flache und kompakte Bauform ist sie dezent integrierbar. Ideal für Bauherren, Fachhandwerker und alle, die eine zuverlässige Feuchtigkeitskontrolle während der Bauphase sicherstellen möchten. Ein Set enthält 5 Messstellen – empfohlen wird eine Markierung pro Raum.Produktmerkmale:Zum prüfen der EstrichfeuchteZur Entnahme von Estrichproben bei RestfeuchtebestimmungBedarfsempfehlung : 1 Markierung / RaumVerpackungseinheit : 1 Set (5-teilig)Technische Daten:Breite: 180 mmHöhe: 5 mmTiefe: 35 mmGewicht: 0,01 kgLieferumfang:1x Estrichfeuchte-Meßstelle aus Kunststoff (5-teilig)

Fußbodenheizung Noppenplatte Plus DiagonalfixierungZur Fixierung des Heizrohres bei einer diagonalen Verlegung.Technische Daten:Werkstoff: PolystytolNoppenhöhe: 21 mmVPE: 1 Stück
