Zewo Fußbodenheizung EPS Trockenbau Profilplatte 25 mm, WLG035, 17,25 qm

Unser Trockenbau-SystemDas Trockenestrichsystem eignet sich durch das geringe Gewicht (EPS) und die geringe Aufbauhöhe von lediglich 25 mm ideal sowohl für Altbausanierungen, Holzbalkendecken, etc als auch für den Neubau. Die Fußbodenheizung wird in Trockenbauweise verlegt, hier wird nicht wie üblich Nassestrich, sondern Trockenestrichplatten als Lastverteilschicht über den Fußbodenheizungsaufbau eingebracht.Ein Verlegeabstand von 12,5 cm wird für die Berechnung der Setzusammenstellung angedacht. Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 100 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.Aufbaubeispiel:Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,342 m²Bodenbelag Trockenestrichplattemind. 18 mm *variiert je nach BauobjektTrennschutzfolie0,2 mmHeizrohr PE-RT 14x2 oder Aluverbundrohr 14x214 mmSystemdämmung25 mmBodenplatte / Betondecke   Konstruktionshöhe*43,2 mm* Der Aufbau dient nur als Beispiel!Das Rohr wird nicht mit berechnet, da es in die Platte rein gedrückt wird.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden. Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen  Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Diese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand:  Der Verlegeabstand richtet sich nach Ihrer Wahl.Verlegeabstand: 12,5 cmStandard für die Verlegung im Bereich Trockenbau.Verlegeabstand: 25 cmBei geringem Energiebedarf.Bedarf Heizrohr und KlemmschienenDer Bedarf an Heizrohr und Klemmschienen variiert je nach Verlegeabstand.Heizkreislänge:Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 90 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.    Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,25 m² Vorgefräste Verlegeabstände für den Heizrohr: 12,5 cm / 25 cmAufbauhöhe der Platten: 2,5 cmMaterial: EPS DEO dh WLG 035FCKW-freimit Rillenprofil für Wärmeleitbleche in mäander- und schneckenförmiger Anordnung zur Aufnahme von Heizrohr in der Dimension 14 x 2 mm (Empfehlung: Metallverbund-Rohr)Baustoffklasse: B2Wärmedurchgangswiderstand (R-Wert): 0,56 m²K/WVerkehrslast: 50 kN/m²Plattengröße (Nutzfläche): 1.000 x 750 mmPlattengröße mit Stufenfalz: 1.025 x 770 x 25 mmVerpackungseinheit: 23 Platten = 17,25 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 14x2 mm:SKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitAußendurchmesser: 14,0 mmInnendurchmesser: 10,0 mmMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle á 200 / 600 mAluverbundrohr 14x2:Max. Betriebstemperatur: 60 °CMax. Betriebsdruck: 10 bar - Fußbodenheizung Standarddruck beträgt max. 4 barWärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 14 mmInnendurchmesser: 10 mmBiegeradius: 5 x Außendurchmesser (= 70 mm)nur für Fußbodenheizung zu verwenden!keine Trinkwasserzulassung!Verpackungseinheit: Rolle á 200 mWärmeleitblecheWärmeleitblech für Profilplatte zur gleichmäßigen WärmeverteilungMaterial: verzinktes Stahlblech 0,4 mmintegrierte Sollbruchstellen 125 mm zur Aufnahme von Heizrohr 14 x 2 mmLänge: 750 mmBreite: 118 mmVerpackungseinheit: 50 StückPE-TrennschutzfolieFolie als Trennschicht zwischen Wärmedämmung und EstrichDicke: 0,2 mmLänge: 100 mVerpackungseinheit: Rolle á 100 m(Farbabweichungen möglich)Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!  !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser Trockenbau-SystemDas Trockenestrichsystem eignet sich durch das geringes Gewicht (EPS) und die geringe Aufbauhöhe von lediglich 25 mm ideal sowohl für Altbausanierungen, Holzbalkendecken, etc als auch für Neubau. Die Fußbodenheizung wird in Trockenbauweise verlegt, nicht wie üblich Nassestrich, sondern Trockenestrichplatten als Lastverteilschicht über den Fußbodenheizungsaufbau eingebracht.Ein Verlegeabstand von 12,5 cm wird für die Berechnung der Setzusammenstellung angedacht. Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 100 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.Aufbaubeispiel:Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,342 m²Bodenbelag Trockenestrichplattemind. 18 mm *variiert je nach BauobjektTrennschutzfolie0,2 mmHeizrohr PE-RT 14x2 oder Aluverbundrohr 14x214 mmSystemdämmung25 mmBodenplatte / Betondecke   Konstruktionshöhe*43,2 mm* Der Aufbau dient nur als Beispiel!Das Rohr wird nicht mit berechnet, da es in die Platte rein gedrückt wird.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden. Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen  Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Diese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand: Der Verlegeabstand richtet sich nach Ihrer Wahl.Verlegeabstand: 12,5 cmStandard für die Verlegung im Bereich Trockenbau.Verlegeabstand: 25 cmBei geringem Energiebedarf.Bedarf Heizrohr und KlemmschienenDer Bedarf an Heizrohr und Klemmschienen variiert je nach Verlegeabstand.Heizkreislänge:Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 90 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,25 m²Vorgefräste Verlegeabstände für den Heizrohr: 12,5 cm / 25 cmAufbauhöhe der Platten: 2,5 cmMaterial: EPS DEO dh WLG 035FCKW-freimit Rillenprofil für Wärmeleitbleche in mäander- und schneckenförmiger Anordnung zur Aufnahme von Heizrohr in der Dimension 14 x 2 mm (Empfehlung: Metallverbund-Rohr)Baustoffklasse: B2Wärmedurchgangswiderstand (R-Wert): 0,56 m²K/WVerkehrslast: 50 kN/m²Plattengröße (Nutzfläche): 1.000 x 750 mmPlattengröße mit Stufenfalz: 1.025 x 770 x 25 mmVerpackungseinheit: 23 Platten = 17,25 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 14x2 mm:SKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitAußendurchmesser: 14,0 mmInnendurchmesser: 10,0 mmMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle á 200 / 600 mAluverbundrohr 14x2:Max. Betriebstemperatur: 60 °CMax. Betriebsdruck: 10 bar - Fußbodenheizung Standarddruck beträgt max. 4 barWärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 14 mmInnendurchmesser: 10 mmBiegeradius: 5 x Außendurchmesser (= 70 mm)nur für Fußbodenheizung zu verwenden!keine Trinkwasserzulassung!Verpackungseinheit: Rolle á 200 mWärmeleitblecheWärmeleitblech für Profilplatte zur gleichmäßigen WärmeverteilungMaterial: verzinktes Stahlblech 0,4 mmintegrierte Sollbruchstellen 125 mm zur Aufnahme von Heizrohr 14 x 2 mmLänge: 750 mmBreite: 118 mmVerpackungseinheit: 50 StückPE-TrennschutzfolieFolie als Trennschicht zwischen Wärmedämmung und EstrichDicke: 0,2 mmLänge: 100 mVerpackungseinheit: Rolle á 100 m(Farbabweichungen möglich)Heizkreisverteiler aus Edelstahl:Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-ProfilSeitl. 1" AnschlussAbgänge 3/4" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Verteilerschrank Unterputz:Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenB (xxx) x H (70,5-80,5)cm x T (11-16) cmHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarKlemmverschraubung 3/4" x 14 mm (Set a 2 Stk.):Material: Messing3/4" Eurokonus VerschraubungZwei Verschraubungen pro Heizkreis (Vor- und Rücklauf)Verpackungseinheit: Beutel à 2 StückRaumthermostat - Alpha direct 230 V - Standard DisplayGroßes, übersichtliches LC-DisplayFlache Ausführung und geringe Maße (86 x 86 x 31 mm)Korrektur Ist-TemperaturerfassungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionHochwertige Designscheibe aus kratzfestem Kunststoff (optional)Hochwertiges, modernes DesignGeeignet für NC BetriebHohe FunktionssicherheitStellantrieb Möhlenhoff - Alpha 5 - mit VA10:Merkmale:Modernes DesignStellweg: 4,0 mmAusführung: stromlos-zu (NC)inkl. VA 10 (andere Ausführungen auf Anfrage)Leistungsaufnahme: 1 WattVollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertTechnische Daten:Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msBetriebsleistung: 1 W *Stellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95 **) in Abhängigkeit vom Adapter auch höher ***) in allen MontagelagenWinkelspangen für 14-18 mm Rohr:Winkelspange für HeizrohreDurchmesser 14 -18 mmVerpackungseinheit: 1 StückKugelhahnset 1" (Set a 2 Stk.):Kugelhanset rot/blau bestehend aus 2 Stück.Regelklemmleiste - Alpha direct Standard Komfort - 230 V - 10 Zonen:Bis zu 18 Stellantriebe anschließbarAusstattung für Heiz- und/oder KühlsystemeEinfache, intuitive Installation und BedienungSignalisierung des Status durch LEDsBewährte Kabelführung und normenkonforme ZugentlastungSchraublose KlemmenanschlusstechnikÜbersichtlich angeordnete AnschlussklemmenAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturEinstellbare Nachlaufzeit für die Pumpen- und KesselsteuerungAnschluss für einen Temperaturbegrenzer bzw. TaupunktsensorWählbarer Wirksinn per DIP-Schalter: NC oder NO(NC: Stromlos zu / NO: Stromlos auf)Hohe FunktionssicherheitWartungsfreiRohrabschneider:Schneidet PVC-, Aluminium- oder Plastik-Rohre. Geeignet für Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!  !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

EPS-Wärmedämmung ohne Trittschall - WLG 035 - 100 kPaDie Unterdämmung / Zusatzdämmung wird verwendet um Wärmeverluste zu verhindern. Einsatzbereich: Fußbodendämmung /Dämmung unter Estrich, Innendämmung der Wand/Decke, Dämmung der obersten Geschossdecke (druckbelastbar). Die Platten können einfach geschnitten und an jeden Raum angepasst werden.Zu installieren in Räumen wie:BadezimmerNassraumKücheGewächshausWohnzimmerBüroHalleGarderobeVorteile:Einfach zu schneiden und zu verlegenGeeignet für NassräumeVerformungsfrei und verrottungsfest

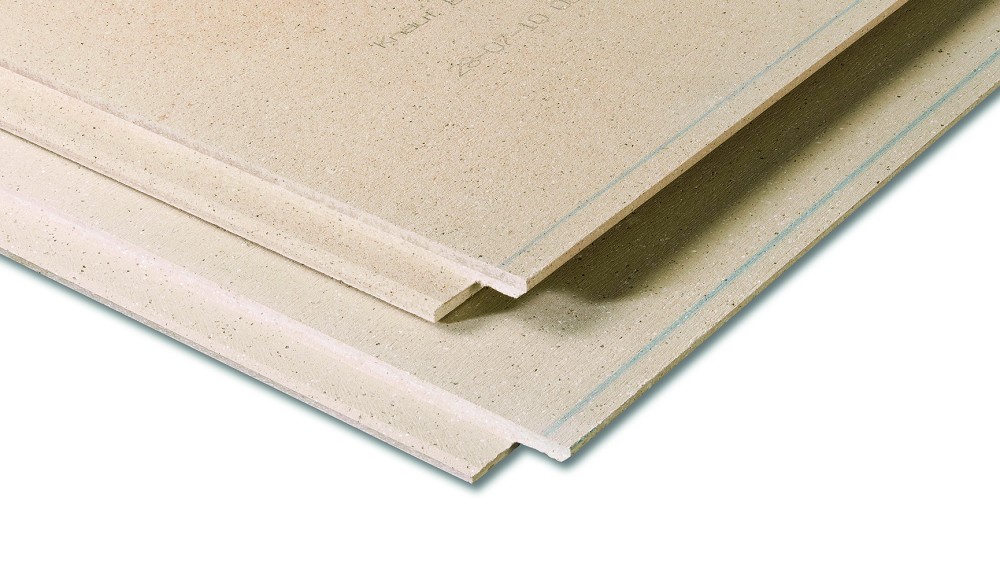

Knauf FertigteilestrichHomogene aufgebaute Gipsfaserelemente mit eingefräster Stufenfalz.Produkteigenschaften:Brio 18 mmFlächenlast: = 2 kN/m²Einzellast: = 1 kN/m²Entspricht für Räume nach DIN 1991-1-1/NA der Kategorie: A2, A3 (Wohn- und Aufenthalträume)Maße: 1.200 x 600 mmGewicht  23 kg/m²VPE: 35 Stück à 0,72 m² = 25,20 m²Brio 23 mmFlächenlast = 2 kN/m²Einzellast = 2 kN/m²Entspricht für Räume nach DIN 1991-1-1/NA der Kategorie: A2, A3, B1 und D1 (Wohn- und Aufenthalträume, Arztpraxen ohne schweres Gerät, Büroflächen, Flächen von Verkaufsräumen bis 50 m² Grundfläche in Wohn-, Büro- und vergleichbaren Gebäuden)Maße: 1.200 x 600 mmGewicht: 28,6 kg/m²VPE: 25 Stück à 0,72 m² = 18,00 m²

XPS 500 Trockenbauplatte, Höhe 25mm, 16er RohrDie XPS Trockenbauplatte ist das Herzstück eines neuen, reaktionsschnellen Trägersystems für höchste Energieeffizienz. Insbesondere im Zuge von Renovierungen und Sanierungen, wo jeder Millimeter und jedes Gramm zählt, kann das XPS Trockenbausystem durch eine sehr niedrige Aufbauhöhe von insgesamt nur 25 mm und einem Gewicht von weniger als 1 kg pro Platte überzeugen.Durch die Vorlauftemperatur von etwa nur 30 bis 32 ° C und einer Reaktionszeit von nur 30 Minuten ist dieses Flächenheizsystem besonders komfortabel und kostensparend. Eine Kombination mit regenerativen Energieerzeugern ist selbstverständlich möglich und absolut sinnvoll.Die innovative Trockenbauplatte aus XPS 500 Material ist mit einer Aluminiumfolie ausgestattet, um eine optimale Wärmeverteilung zu gewährleisten. Die eingearbeiteten Rillen sind auf einen Rohrdurchmesser von 16 mm ausgelegt und ermöglichen die kinderleichte Verlegung und Fixierung der Heizrohre in einem Verlegeabstand von 15 cm. Sofern ein engerer Verlegeabstand erforderlich ist, können mit einem Fräskopf zusätzliche Rillen in die Trockenbauplatte gefräst werden. Mit einem Teppichmesser kann die Systemplatte ganz simpel und flexibel auf die richtige Größe zugeschnitten werden.Wir empfehlen die Verwendung des 5-Schicht-Metallverbundrohrs 16 x 2 mm oder des PE-RT-5-Schicht-Heizrohrs 16 x 2 mm. Beide sind speziell für den Einsatz in Flächenheizungen konzipiert.Durch die Reduzierung auf nur zwei Komponenten (Systemplatte und Heizrohr) ist das System besonders übersichtlich und die Verlegung sehr zügig erledigt. Selbst die Installation von Trockenestrichplatten ist hier nicht mehr notwendig. Im Bereich des Verteilers und von Türdurchgängen kann die XPS Ausgleichsplatte abgewandt werden.Einen weiteren Vorteil bietet die hohe Druckfestigkeit der Platten von 35 t/m². Egal ob Holzdielen, Laminat oder Fliesen – bei der Wahl eines Bodenbelags ist man kaum eingeschränkt. Selbst weiche Bodenbeläge wie Vinyl- oder Teppichböden lassen sich mit Einsatz von einer zusätzlichen Druckausgleichsplatte (wie z. B. Trockenestrichplatte) als Untergrund realisieren. Auch die Verwendung in Feuchträumen - wie das Badezimmer - ist kein Problem.Produktmerkmale:Einfache MontageExtra hohe Druckfestigkeit - kein Trockenestrich erforderlichBesonders dünner Aufbau von 25 mmSchnelle Reaktionszeit von nur 30 MinutenFür fast alle Arten von Böden geeignet - auch für FeuchträumeIdeal in Verbindung mit regenerativen Energieerzeugern› Download: XPS Trockenbausystem FlyerHier findest du die Verlegeanleitung:› Download: Montageanleitung

XPS 400 AusgleichsplatteDie XPS Ausgleichs-/Isolierplatte (ohne Trittschall) wird in den Bereichen – wie am Verteiler oder an Türdurchgängen - eingesetzt, wo keine XPS Trockenbauplatte 16 verlegt wird.
