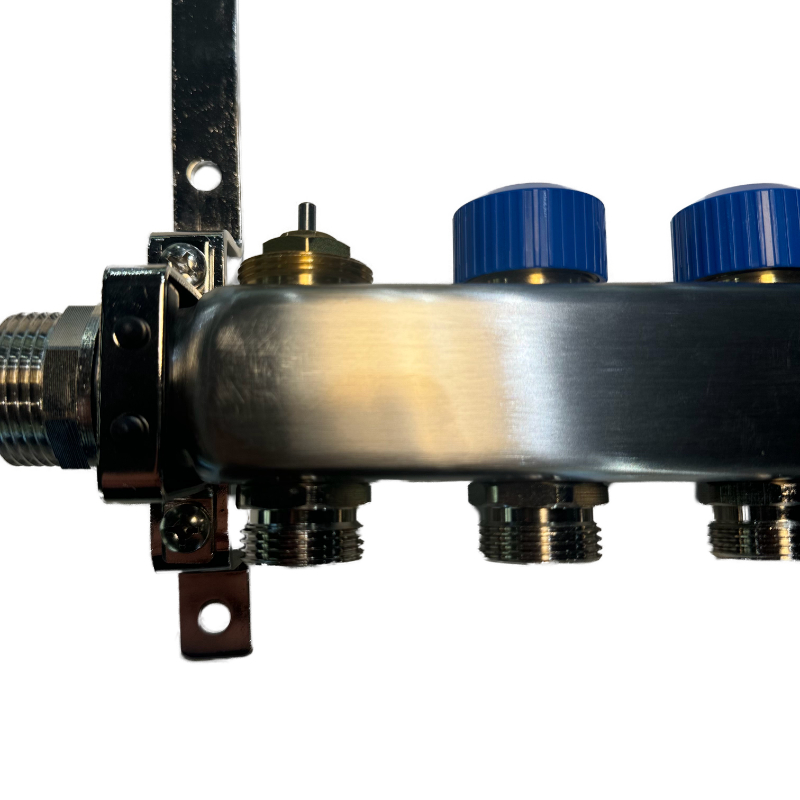

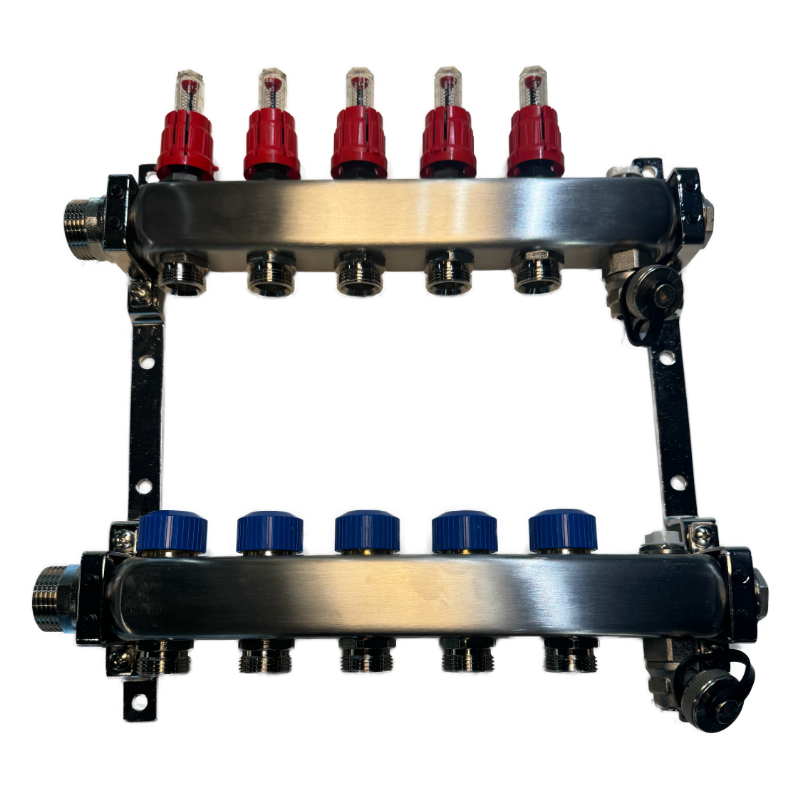

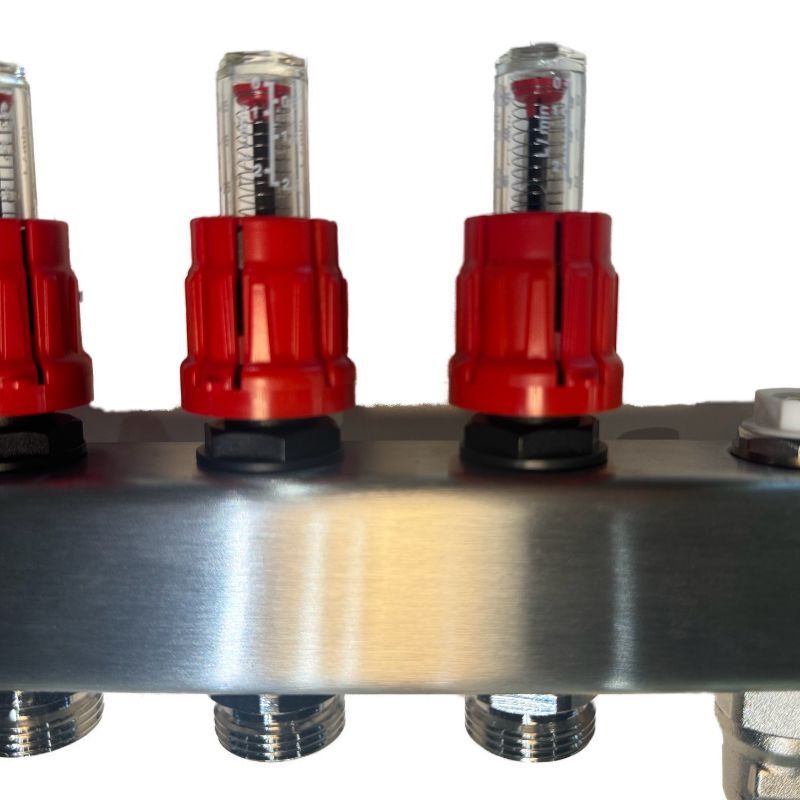

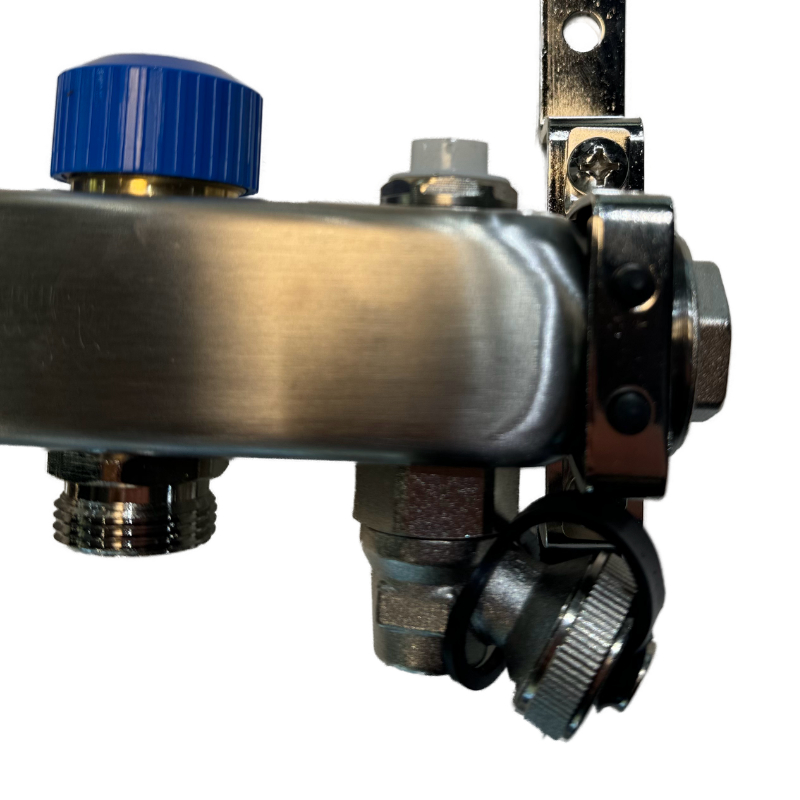

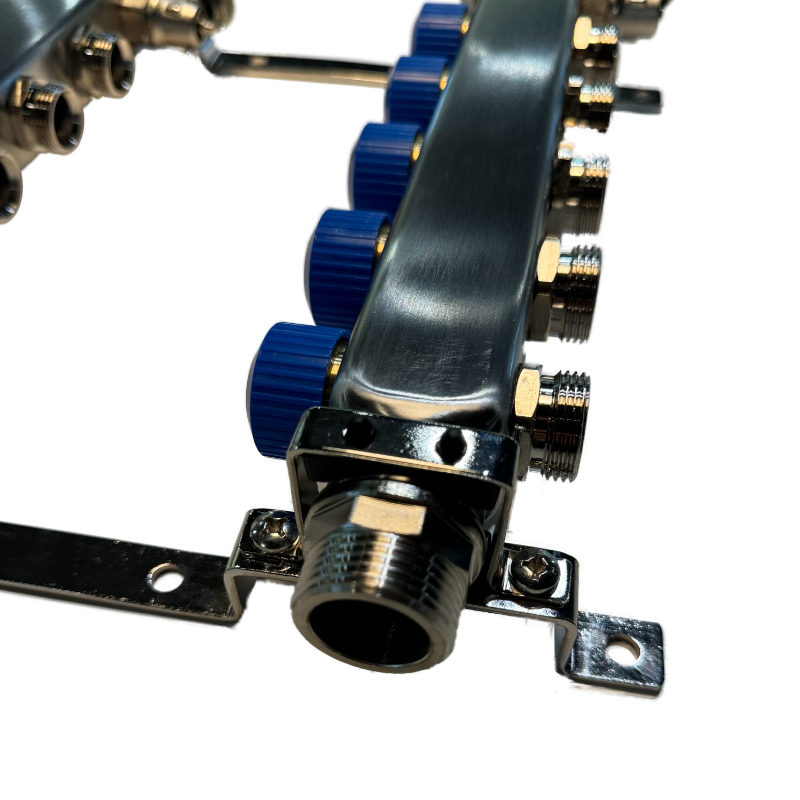

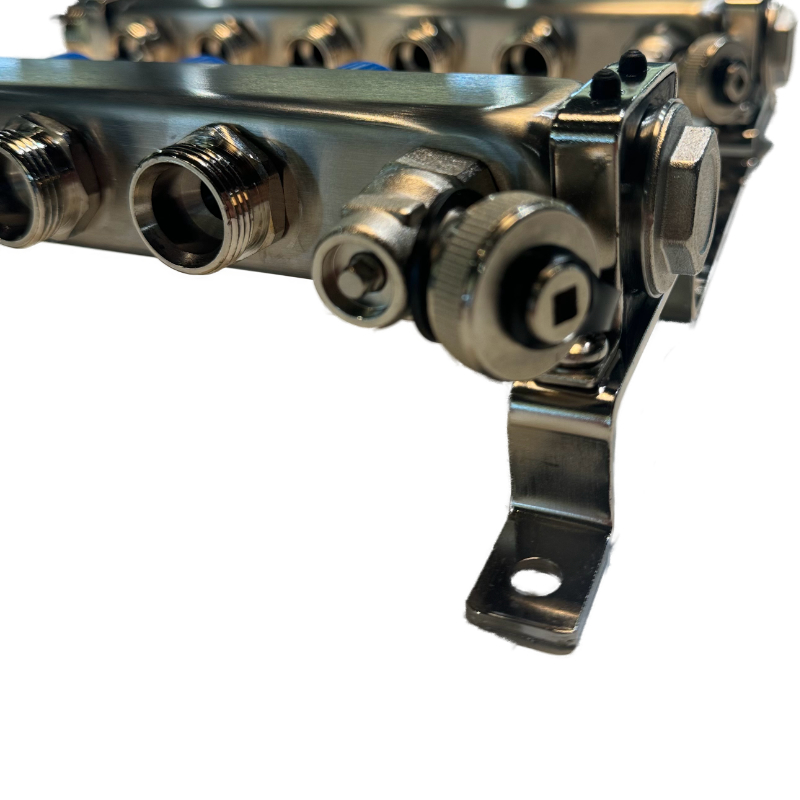

Heizkreisverteiler Edelstahl, 3 Heizkreise

Unser Trockenbau-SystemDas Trockenestrichsystem eignet sich durch das geringes Gewicht (EPS) und die geringe Aufbauhöhe von lediglich 25 mm ideal sowohl für Altbausanierungen, Holzbalkendecken, etc als auch für Neubau. Die Fußbodenheizung wird in Trockenbauweise verlegt, nicht wie üblich Nassestrich, sondern Trockenestrichplatten als Lastverteilschicht über den Fußbodenheizungsaufbau eingebracht.Ein Verlegeabstand von 12,5 cm wird für die Berechnung der Setzusammenstellung angedacht. Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 100 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.Aufbaubeispiel:Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,342 m²Bodenbelag Trockenestrichplattemind. 18 mm *variiert je nach BauobjektTrennschutzfolie0,2 mmHeizrohr PE-RT 14x2 oder Aluverbundrohr 14x214 mmSystemdämmung25 mmBodenplatte / Betondecke   Konstruktionshöhe*43,2 mm* Der Aufbau dient nur als Beispiel!Das Rohr wird nicht mit berechnet, da es in die Platte rein gedrückt wird.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden. Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen  Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Diese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand: Der Verlegeabstand richtet sich nach Ihrer Wahl.Verlegeabstand: 12,5 cmStandard für die Verlegung im Bereich Trockenbau.Verlegeabstand: 25 cmBei geringem Energiebedarf.Bedarf Heizrohr und KlemmschienenDer Bedarf an Heizrohr und Klemmschienen variiert je nach Verlegeabstand.Heizkreislänge:Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 90 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,25 m²Vorgefräste Verlegeabstände für den Heizrohr: 12,5 cm / 25 cmAufbauhöhe der Platten: 2,5 cmMaterial: EPS DEO dh WLG 035FCKW-freimit Rillenprofil für Wärmeleitbleche in mäander- und schneckenförmiger Anordnung zur Aufnahme von Heizrohr in der Dimension 14 x 2 mm (Empfehlung: Metallverbund-Rohr)Baustoffklasse: B2Wärmedurchgangswiderstand (R-Wert): 0,56 m²K/WVerkehrslast: 50 kN/m²Plattengröße (Nutzfläche): 1.000 x 750 mmPlattengröße mit Stufenfalz: 1.025 x 770 x 25 mmVerpackungseinheit: 23 Platten = 17,25 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 14x2 mm:SKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitAußendurchmesser: 14,0 mmInnendurchmesser: 10,0 mmMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle á 200 / 600 mAluverbundrohr 14x2:Max. Betriebstemperatur: 60 °CMax. Betriebsdruck: 10 bar - Fußbodenheizung Standarddruck beträgt max. 4 barWärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 14 mmInnendurchmesser: 10 mmBiegeradius: 5 x Außendurchmesser (= 70 mm)nur für Fußbodenheizung zu verwenden!keine Trinkwasserzulassung!Verpackungseinheit: Rolle á 200 mWärmeleitblecheWärmeleitblech für Profilplatte zur gleichmäßigen WärmeverteilungMaterial: verzinktes Stahlblech 0,4 mmintegrierte Sollbruchstellen 125 mm zur Aufnahme von Heizrohr 14 x 2 mmLänge: 750 mmBreite: 118 mmVerpackungseinheit: 50 StückPE-TrennschutzfolieFolie als Trennschicht zwischen Wärmedämmung und EstrichDicke: 0,2 mmLänge: 100 mVerpackungseinheit: Rolle á 100 m(Farbabweichungen möglich)Heizkreisverteiler aus Edelstahl:Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-ProfilSeitl. 1" AnschlussAbgänge 3/4" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Verteilerschrank Unterputz:Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenB (xxx) x H (70,5-80,5)cm x T (11-16) cmHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarKlemmverschraubung 3/4" x 14 mm (Set a 2 Stk.):Material: Messing3/4" Eurokonus VerschraubungZwei Verschraubungen pro Heizkreis (Vor- und Rücklauf)Verpackungseinheit: Beutel à 2 StückRaumthermostat - Alpha direct 230 V - Standard DisplayGroßes, übersichtliches LC-DisplayFlache Ausführung und geringe Maße (86 x 86 x 31 mm)Korrektur Ist-TemperaturerfassungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionHochwertige Designscheibe aus kratzfestem Kunststoff (optional)Hochwertiges, modernes DesignGeeignet für NC BetriebHohe FunktionssicherheitStellantrieb Möhlenhoff - Alpha 5 - mit VA10:Merkmale:Modernes DesignStellweg: 4,0 mmAusführung: stromlos-zu (NC)inkl. VA 10 (andere Ausführungen auf Anfrage)Leistungsaufnahme: 1 WattVollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertTechnische Daten:Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msBetriebsleistung: 1 W *Stellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95 **) in Abhängigkeit vom Adapter auch höher ***) in allen MontagelagenWinkelspangen für 14-18 mm Rohr:Winkelspange für HeizrohreDurchmesser 14 -18 mmVerpackungseinheit: 1 StückKugelhahnset 1" (Set a 2 Stk.):Kugelhanset rot/blau bestehend aus 2 Stück.Regelklemmleiste - Alpha direct Standard Komfort - 230 V - 10 Zonen:Bis zu 18 Stellantriebe anschließbarAusstattung für Heiz- und/oder KühlsystemeEinfache, intuitive Installation und BedienungSignalisierung des Status durch LEDsBewährte Kabelführung und normenkonforme ZugentlastungSchraublose KlemmenanschlusstechnikÜbersichtlich angeordnete AnschlussklemmenAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturEinstellbare Nachlaufzeit für die Pumpen- und KesselsteuerungAnschluss für einen Temperaturbegrenzer bzw. TaupunktsensorWählbarer Wirksinn per DIP-Schalter: NC oder NO(NC: Stromlos zu / NO: Stromlos auf)Hohe FunktionssicherheitWartungsfreiRohrabschneider:Schneidet PVC-, Aluminium- oder Plastik-Rohre. Geeignet für Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!  !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser Noppensystem bestellbar in folgenden Varianten: Noppenplatte 11 mm Noppenplatte 30-2 RohrträgerplatteDas Noppensystem ist geeignet für große Flächen, kleine Raumgrößen oder auch außergewöhnliche Grundrisse.Produktmerkmale und Vorteile: hervorragende Begehbarkeit und Schutz des Rohres dank hinterschäumten, trittfesten Noppen (gilt nur für die 11mm und 30-2mm Dämmung) hohe Energieeffizienz angenehmes Wohlfühlklima zu jeder Jahreszeit durch Heizen und Kühlen Flexible Verlegeraster Ein-Mann-Montage wenig Verschnitt sichere Rohrfixierung durch Noppen für 14er - 16er Rohr Noppenhöhe 19 mm Aufbaubeispiel mit Wärmedämmung: Noppenplatte mit Wärmedämmung 11 mm - WLG 035 - 60 kPa Bodenbelag   Rohrüberdeckung 45 mm Heizrohr PE-RT 16x2 oder Aluverbundrohr 16x2 16 mm Systemdämmung 11 mm Bodenplatte / Betondecke       Konstruktionshöhe* 72 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Alternativ kann auch 14er Rohr eingesetzt werden.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden. Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!   Noppenplatte 30-2 - DES sg WLG 040 - 5 kN Bodenbelag   Rohrüberdeckung 45 mm Heizrohr PE-RT 16x2 oder Aluverbundrohr 16x2 16 mm Systemdämmung 28 mm Bodenplatte / Betondecke       Konstruktionshöhe* 90 mm * zzgl. Bodenbelag. Der Aufbau dient nur als Beispiel! Alternativ kann auch 14er Rohr eingesetzt werden.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden. Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!  Aufbaubeispiel ohne Wärmedämmung: Rohrträger-/ Noppenplatte / Noppenelement ohne Dämmung Bodenbelag   Rohrüberdeckung 45 mm Heizrohr PE-RT 16x2 oder Aluverbundrohr 16x2 16 mm Systemdämmung keine Bodenplatte / Betondecke       Konstruktionshöhe* 61 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Alternativ kann auch 14er Rohr eingesetzt werden.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.   Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus! Welcher Estrich?Für das Set  empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können. Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit. Mindestheizrohrüberdeckung: 35 mm Der Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen. Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich: Parkettboden Laminatboden Fliesen aller Art PVC Teppiche und Textilböden uvm. Setgrößen und Verlegeabstand: Der Verlegeabstand richtet sich nach Ihrer Wahl. Verlegeabstand: 10 cm Für empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc. Verlegeabstand: 15 cm Standard Abstand, für alle anderen Räumlichkeiten. Verlegeabstand: 20 cm Für bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc. Bedarf Heizrohr und Rohrhalter: Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand. Heizkreislänge: Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.   !!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.  Voll-Noppenplatte mit Wärmedämmung 11 mm - WLG 035 - 60 kPaNoppensystemelement mit EPS-Wärmedämmplatte nach DIN EN 13163, trittfeste hinterschäumte Rohrhaltenoppen zur Aufnahme von Systemheizrohren 14-16 mm. Anwendung für Innendämmung nach DIN V 4108-10, Baustoffklasse B2 nach DIN 4102-B2Technische Daten: Inkl. Wärmedämmung (EPS-Schaumplatte mit Folie) Einfache Verbindung der Platten durch Druckknopfverbindung Anwendung gemäß DIN (auf Decken- oder Bodenplatten und unter Estrichen) Noppenhöhe 19 mm Für Rohrdurchmesser: 14 mm - 16 mm Plattengröße: 1.000 x 1.000 mm Plattengröße mit Folienüberlappung: 1.025 x 1.025 mm Nutzfläche: 1.000 x 1.000 mm WLG 035 Druckfestigkeit kN/m²: 60 kPa Wärmedurchlasswiderstand (R-Wert) : 0,314 m² K/W Wärmedurchgangskoeffizient (U-Wert) : 3,18 W/m² K Farbe: schwarzNoppenplatte 30-2 - DES sg WLG 040 - 5 kN:Noppensystemelement mit EPS-Wärmedämmplatte nach DIN EN 13163, trittfeste hinterschäumte Rohrhaltenoppen zur Aufnahme von Systemheizrohren 14-16 mm. Anwendung für Innendämmung nach DIN V 4108-10, Baustoffklasse B2 nach DIN 4102-B2Technische Daten:Verlegerasterachsial: 5 cm - 90° diagonal: 7,5 cm - 45°Plattengröße inkl. Überlappung: 1.025 x 1.025 mm Nutzfläche: 1.000 x 1.000 mm Plattenstärke: 30/28 mm Noppengröße: 19 mm Gesamtaufbauhöhe: 49 mm WLG: 040 Wärmedurchlasswiderstand: 0,75 m2K/W max. Verkehrslast: 5,0 kPa (kN/m2) Trittschallverbesserung: 28 dB   Rohrträger-/ Noppenplatte / Noppenelement ohne DämmungNoppensystemelement ohne Wärme-/Trittschalldämmung geeignet für besonders wirtschaftliche Verlegung auf bauseitiger Dämmung und für geringe Aufbauhöhen.Technische Daten: Rohrträgerplatte ohne Wärme- und Trittschalldämmung Anwendung auf bereits verlegter Dämmschicht Material: verstärkte PS-Folie Noppenhöhe: 19 mm für Heizrohre mit einem Durchmesser von 14 - 16 mm Farbe: schwarz Plattengröße: 1.000 x 1.000 mm Plattengröße mit Folienüberlappung: 1.025 x 1.025 mm Verpackungseinheit: 10 Platten á 1 m² = 10 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 16x2 mm: SKZ zertifiziert Hochleistungs-Rohr Sehr gute Kriech-Stärke große Stabilität Werkstoff : DOW-LEX 2344 Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende Spannungsrissbeständigkeit Außendurchmesser: 16,0 mm Innendurchmesser: 12,0 mm Max. Betriebstemperatur: 75°C Max. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar) Sauerstoffdichtheit nach DIN 4726 Kleinster Biegeradius: 5 x Durchmesser (= 80 mm) - DIN 4721 Verpackungseinheit: Rolle á 200 / 600 mAluverbundrohr 16x2: Max. Betriebstemperatur: 60º Max. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar) Wärmeleitfähigkeit: 0,43 W/mK Sauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l d Oberflächenrauheit k = 0,007 Biegeradius 5 x DDichtschnur, Rolle 50 m zur Abdichtung des Folienstreifens VPE: 1 Rolle a 50 mKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden vom Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer.  Einsetzbar für Kunststoff- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Heizkreisverteiler aus Edelstahl: Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil Seitl. 1" Anschluss Abgänge 3/4" Eurokonus Funktions- und druckgeprüft Rücklaufbalken mit integriertem Regelventil und Schutzkappen Vorlaufbalken mit integriertem Durchflussmengenzähler DIN EN 1264-4Verteilerschrank Unterputz: Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 Kreisen B (xxx) x H (70,5-80,5)cm x T (11-16) cm Höhenverstellbare Standfüße Steckbare Frontsichtblende Demontierbare Estrichpralleiste Feste Rückwand mit horizontalen Schlitzen für eine universelle und einfache Montage Rahmen und Tür ausgerichtet für putz- und wandbündigen Anschluss Höhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarKlemmverschraubung 3/4" x 16 mm (Set a 2 Stk.):Informationen zu 2 mm Verschraubungen: Material: Messing 3/4" Eurokonus Verschraubung Zwei Verschraubungen pro Heizkreis (Vor- und Rücklauf) Verpackungseinheit: Beutel à 2 StückInformationen zu 1,3 mm Verschraubungen: Material: Messing Klemmring & Überwurfmutter 3/4 " mit Innengewinde Tülle mit Eurokonus und O-Ringen Verpackungseinheit: Beutel à 2 StückRaumthermostat - Alpha direct 230 V - Standard Display Wahlweise in 24 V und 230 V Großes, übersichtliches LC-Display Flache Ausführung und geringe Maße (86 x 86 x 31 mm) Korrektur Ist-Temperaturerfassung Begrenzung des Einstellbereichs der Soll-Temperatur Ventil- und Frostschutzfunktion Hochwertige Designscheibe aus kratzfestem Kunststoff (optional) Hochwertiges, modernes Design Geeignet für NC Betrieb Hohe FunktionssicherheitRaumthermostat Standard - Alpha direct 230 V - analog: Erhältlich in zwei Ausführungen: Analog und Analog HK Wahlweise in 24 V und 230 V Flache Ausführung und geringe Maße (86 x 86 x 29 mm) Standalone oder im System realisierbare Regelung Ausstattung für Heiz- und Kühlsysteme Absenkeingang zum Absenken der Raumtemperatur Sollwertkalibrierung Begrenzung des Einstellbereichs der Soll-Temperatur Ventil- und Frostschutzfunktion Change Over-Eingang Hochwertiges, modernes Design Hohe FunktionssicherheitStellantrieb Möhlenhoff - Alpha 5 - mit VA10:Merkmale: Modernes Design Stellweg: 4,0 mm Ausführung: stromlos-zu (NC) oder stromlos-auf (NO) inkl. VA 10 (andere Ausführungen auf Anfrage) Leistungsaufnahme: 1 Watt Vollständige Kompatibilität zum Ventiladaptersystem Einfache Steckmontage 360° Montagelage Patentierter 100%-Schutz bei undichten Ventilen „First-Open“-Funktion Anpassungskontrolle auf das Ventil Ausrichthilfe auf dem Ventil Kompakte Bauform, geringe Abmessungen Rundum-Funktionsanzeige Geräuschlos & wartungsfrei Hohe Funktionssicherheit & Lebenserwartung Überspannungsgarantie TÜV-ZertifiziertTechnische Daten: Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz Einschaltstrom, max.: < 550 mA für max. 100 ms Betriebsleistung: 1 W * Stellkraft: 100 N ±5% Medientemperatur: 0 bis +100°C ** Lagertemperatur: -25°C bis +60°C Umgebungstemperatur: 0 bis +60°C Schutzgrad/Schutzklasse: IP 54 *** / II Gehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035) Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035) Leitungslänge: 1 m Gewicht mit Anschlusskabel (1 Meter): 100 g Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95 **) in Abhängigkeit vom Adapter auch höher ***) in allen MontagelagenWinkelspangen für 14-18 mm Rohr: Winkelspange für Heizrohre Durchmesser 14 -18 mm Verpackungseinheit: 1 StückKugelhahnset 1" (Set a 2 Stk.):Kugelhanset rot/blau bestehend aus 2 Stück.Regelklemmleiste - Alpha direct Standard Komfort - 230 V - 10 Zonen: Erhältlich in vier Ausführungen: Standard, Standard Plus, Komfort und Control Ausführung mit 6 oder 10 Zonen Wahlweise in 24 V oder 230 V Bis zu 18 Stellantriebe anschließbar Ausstattung für Heiz- und/oder Kühlsysteme Einfache, intuitive Installation und Bedienung Signalisierung des Status durch LEDs Bewährte Kabelführung und normenkonforme Zugentlastung Schraublose Klemmenanschlusstechnik Übersichtlich angeordnete Anschlussklemmen Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur Einstellbare Nachlaufzeit für die Pumpen- und Kesselsteuerung Anschluss für einen Temperaturbegrenzer bzw. Taupunktsensor Wählbarer Wirksinn per DIP-Schalter: NC oder NO (NC: Stromlos zu / NO: Stromlos auf) Hohe Funktionssicherheit WartungsfreiRohrabschneider:Schneidet PVC-, Aluminium- oder Plastik-Rohre. Geeignet für Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer.Unser Tipp: Ergänzen Sie Ihr Set um die notwendigen Werkzeuge: o Rohrhaspel !!! hier bestellen !!! o Kalibierer !!! hier bestellen !!! o Rohrschneider !!! hier bestellen !!!    !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Randdämmstreifen 150 x 8 mm, 25 m RolleEin Randdämmstreifen ist ein schmaler Streifen, bestehend aus wärmedämmenden Polyethylen. Sie finden Anwendung im Fußbodenbereich und sind ideal, um einen unerwünschten Wärmeverlust vorzubeugen. Für eine gute Isolierung ist es wichtig, dass der Estrich keine Wärme- bzw. Kältebrücken an den Wänden bildet. Die Randdämmstreifen schützen den Estrich zusätzlich vor Rissbildung und bilden eine wirksame Feuchtesperre.Ein Streifen mit zahlreichen positiven EffektenDie Randdämmstreifen bieten einen effektiven Schutz gegen Schallbrücken im Haus. Durch das Verhindern einer festen Verbindung vom Fußboden zu aufgehenden Bauteilen unterbindet der Randdämmstreifen den sogenannten Körperschall. Für einen besonders effektiven Schutz sind die Randdämmstreifen an allen aufgehenden Bauteilen wie z.B. Wände, Stützen und Sockel anzubringen. Dadurch wird eine feste Verbindung des Estrichs zu anderen Baukörpern verhindert und die Ausbreitung des Körperschalles unterbunden.Zusätzlich schützt der Randdämmstreifen den Estrich vor Rissbildung, die entstehen kann, wenn der Heizestrich sich durch die Zunahme der Vorlauftemperatur der Fußbodenheizung ausdehnt. Die zwischen Wand und Estrich angebrachten Randdämmstreifen geben dem sich ausdehnenden Estrich nach und verhindern damit Risse, die aufgrund von Spannungen im Material entstehen könnten.Produktmerkmale:Zur Trennung des Estrichs vom MauerwerkEinfache, rationelle VerlegungKeine WasseraufnahmeHohe ReißfestigkeitTechnische Daten:Werkstoff: Polyethylen (geschlossenzellig)Rohdichte: 22 kg/m²Abmessungen: Breite: 150 mmStärke: 8 mmLänge: 25 mLieferumfang:VPE: Rolle á 25m

Winkelspange für Heizrohre Ø 14-18 mm, 1 StückProduktmerkmale:Winkelspange zum Umlenken für Heizrohre 14-18 mm / Umlenkbogen / RohrführungsbogenMit den Winkelspangen formen Sie die Fußbodenheizungsrohre in einen Winkel von 90°.Somit ist dies eine Hilfsmöglichkeit zur Umlenkung des Rohres zum Anschluss an den Heizkreisverteiler.Technische Daten:Werkstoff: KunststoffGeeignet für Heizrohre Durchmesser Ø 14 -18 mmVPE: 1 StückLieferumfang:1 x Winkelspange für Heizrohre Ø 14 -18 mm

Rohrabschneider zum Ablängen von HeizrohrenSchneidet PVC-, Aluminium- oder Plastik-Rohre.Beachten Sie, dass Sie eine drehende Bewegung machen, wenn Sie den Rohrschneider für flexible Rohre benutzen.Schneidet Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer.Mit dem Rohrschneider können Sie Fußbodenheizungsrohre abschneiden, damit Sie sie schnell und einfach weiter verarbeiten können. Öffnen Sie den Handgriff des Rohrschneiders, um ihn für die Benutzung vorzubereitenHalten Sie den Rohrschneider gut fest, wenn Sie das Rohr abschneidenSchließen Sie den Handgriff nach der Benutzung wiederAchtung:Sollten Sie den Rohrschneider bei kalten Temperaturen benutzen, ist es ratsam, dass Sie den Teil des Rohrs (den Sie abschneiden wollen) vor dem Schneiden erst erwärmen.Das verhindert das Einreißen, da kalte Rohre während des Schneidens empfindlicher sind.Wenn die Klinge des Rohrschneiders Spuren von Verschleiß aufweist, dann drehen Sie die Befestigungsschraube zum öffnen nach links.Entfernen Sie die alte Klinge und ersetzen Sie sie mit der neuen und geeigneten Klinge.Es ist zu empfehlen, nach Gebrauch Rostschutz-Öl zu benutzen.

PP-Klebeband 50 mm, 66 m - transparentTechnische Daten:Farbe: transparentLang: 66 mBreite: 50 mmVerpackungseinheit: Rolle á 66 m

Kalibrierer/Rohrentgrater für Heizrohre 16-20-26 mmNach dem Schneiden eines PE-RT- oder Alu-Verbundrohrs sollte das Rohrende wieder in Form gebracht und entgratet werden. Dafür brauchen Sie einen Kalibrierer.Insbesondere bei der Verwendung von Alu-Verbundrohren wird die Verwendung eines Kalibrierers dringend empfohlen.Stabile Ausführung in Handwerkerqualität. Zum schnellen Kalibrieren und Entgraten. Geeignet für alle handelsüblichen Kunststoff- und Aluverbundrohre in den Dimensionen 16 x 2 mm, 20 x 2 mm und 26 x 3 mm.

EPS-Wärmedämmung ohne Trittschall - WLG 035 - 100 kPaDie Unterdämmung / Zusatzdämmung wird verwendet um Wärmeverluste zu verhindern. Einsatzbereich: Fußbodendämmung /Dämmung unter Estrich, Innendämmung der Wand/Decke, Dämmung der obersten Geschossdecke (druckbelastbar). Die Platten können einfach geschnitten und an jeden Raum angepasst werden.Zu installieren in Räumen wie:BadezimmerNassraumKücheGewächshausWohnzimmerBüroHalleGarderobeVorteile:Einfach zu schneiden und zu verlegenGeeignet für NassräumeVerformungsfrei und verrottungsfest

Unser BASISTACKER-SETMultidämmrolle:Selbstverlegern bringt die Dämmrolle enorme Zeitvorteile, da die Verlegung schnell und einfach von der Hand geht. Wir bieten Ihnen folgende Varianten an:Dämmrolle 20-2 mmDämmrolle 25-2 mmDämmrolle 30-3 mmDämmrolle 35-3 mmSie können die Stärke je nach benötigter bzw. möglicher Aufbauhöhe wählen. Aufbaubeispiel: 20-225-230-335-3 Bodenbelag     Rohrüberdeckung45 mm45 mm45 mm45 mm Heizrohr PE-RT 17x2 oder Aluverbundrohr 16x216-17 mm16-17 mm16-17 mm16-17 mm Systemdämmung18 mm23 mm27 mm32 mm Zusatzdämmung20 mm20 mm20 mm20 mm Bodenplatte / Betondecke           Konstruktionshöhe*99-100 mm104-105 mm108-109 mm113-114 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine dünnere bzw. dickere Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellenAuf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus! Welcher Estrich?Für das Basistackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können.Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Mindestheizrohrüberdeckung: 35 mmDer Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand - Sie haben die Wahl:Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen. !!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder ein Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Dämmrolle:DIN-geprüfte Wärme- und Trittschalldämmrolle verlegefertig aus Polystyrolschaum. Das aufgedruckte Raster dient als Orientierungshilfe bei der Verlegung und erleichtert zudem das Zuschneiden.Ihre Vorteile:bewährte und günstige VerlegetechnikEin-Mann-MontageFlexible HeizrohrverlegungSichere Haltkraft dank der reißfesten GewebefolieEPS-FCKW-freiRanddämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient der schallbrückenfreien Verlegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 17x2 mm:Das Rohr ist super flexibel und verfügt über eine große Zähigkeit und Festigkeit.Werkstoff 2344Max. Betriebstemperatur: 70ºMax. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)Betriebsbedigung nach EN 12319 nach Anwenderklasse 4/5Sauerstoffdicht nach DIN 4726Erfüllt die techn. Anforderungen nach DIN 4721SKZ-Nr. A 468Biegeradius 5 x DAluverbundrohr 16x2:Auf das flexible PE-RT Heizrohr wird ein Aluminiummantel stossgeschweißt. So werden die hervorragenden Eigenschaften der Kunstoffe mit den Vorzügen von Aluminium kombiniert.Max. Betriebstemperatur: 60ºMax. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar)Wärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius 5 x DTackernadeln:Perfekter Halt des Heizrohres auf der GewebefolieFür Rohre bis 20 mm DurchmesserLänge: 42 mm// Haltekraft: 3,5 kg (EU Norm)// max. Haltekraft 9,0 kgKlebeband transparent:Breite: 50 mm, Kerndurchmesser: 75 mmKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden von Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststoff- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendige Regeltechnik:o Edelstahl Heizkreisverteiler 2-12 Heizkreise!!! hier bestellen !!!o Klemmverschraubungen 3/4"!!! hier bestellen !!!o Verteilerschrank UP 2-12 Heizkreise!!! hier bestellen !!!o Raumthermostat 230V analog oder mit Standard Display!!! hier bestellen !!!o Winkelspangen 90º!!! hier bestellen !!!o Kugelhahn rot/blau!!! hier bestellen !!!o Regelstation Erweiterungsset!!! hier bestellen !!! Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Tackergerät!!! hier bestellen !!!o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!! !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Tackernadeln / Ankerclips für FußbodenheizrohreTackernadeln zur Installation auf den TackerplattenDie Tackernadeln in Standard-Ausführung bestehen aus schlagfestem Kunststoff. Mit ihren Doppelhaken, zusätzlichen Folienkrallen sowie mit dem aktiven 8-Ankersystem sorgen sie für einen perfekten Halt des Rohres auf der Gewebefolie, da sie gegen die Spannung des Rohrs arbeiten. Auch trotz Klebeband laufen die Magazine fließend durch unser Tackergerät. Die Tackernadeln, sind für Rohre mit einem Durchmesser von 14- 20 mm geeignet. Generell benötigt man ca. 12-15 Stück pro m².Produktmerkmale:für alle gängigen Tacker geeignetgeeignet für Rohrdurchmesser 14 - 20 mmHöhe der Tackernadel: ca. 42 mmAnzahl Tackernadeln pro m² ca. 12-15 Stk.Verpackungseinheit: Karton á 300 Stk oder 1000 Stk.Für dünnere Dämmplatten werden die Tackernadeln in der kurzen Ausführung benötigt.

Metallverbundrohr/Alu-Verbundrohr für Sanitär- und Heizungsinstallation, diverse AusführungenDas Aluminium-Mehrschicht-Verbundrohr vereinigt die positiven Eigenschaften von Kunststoffrohren mit den Vorzügen von Aluminiumrohren.

Unser Trockenbau-SystemDas Trockenestrichsystem eignet sich durch das geringe Gewicht (EPS) und die geringe Aufbauhöhe von lediglich 25 mm ideal sowohl für Altbausanierungen, Holzbalkendecken, etc als auch für den Neubau. Die Fußbodenheizung wird in Trockenbauweise verlegt, hier wird nicht wie üblich Nassestrich, sondern Trockenestrichplatten als Lastverteilschicht über den Fußbodenheizungsaufbau eingebracht.Ein Verlegeabstand von 12,5 cm wird für die Berechnung der Setzusammenstellung angedacht. Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 100 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.Aufbaubeispiel:Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,342 m²Bodenbelag Trockenestrichplattemind. 18 mm *variiert je nach BauobjektTrennschutzfolie0,2 mmHeizrohr PE-RT 14x2 oder Aluverbundrohr 14x214 mmSystemdämmung25 mmBodenplatte / Betondecke   Konstruktionshöhe*43,2 mm* Der Aufbau dient nur als Beispiel!Das Rohr wird nicht mit berechnet, da es in die Platte rein gedrückt wird.Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden. Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen  Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Diese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand:  Der Verlegeabstand richtet sich nach Ihrer Wahl.Verlegeabstand: 12,5 cmStandard für die Verlegung im Bereich Trockenbau.Verlegeabstand: 25 cmBei geringem Energiebedarf.Bedarf Heizrohr und KlemmschienenDer Bedarf an Heizrohr und Klemmschienen variiert je nach Verlegeabstand.Heizkreislänge:Es wird eine Leitungslänge von 50 - 60 m je Heizkreis empfohlen, max. dürfen es jedoch 90 m sein. Hier gilt, desto geringer die Leitungslänge desto besser die Wärmeübertragung, je länger der Heizkreis, desto träger die Heizleistung.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.    Trockenbau Profilplatte EPS - DEO - WLG 035 - VPE 17,25 m² Vorgefräste Verlegeabstände für den Heizrohr: 12,5 cm / 25 cmAufbauhöhe der Platten: 2,5 cmMaterial: EPS DEO dh WLG 035FCKW-freimit Rillenprofil für Wärmeleitbleche in mäander- und schneckenförmiger Anordnung zur Aufnahme von Heizrohr in der Dimension 14 x 2 mm (Empfehlung: Metallverbund-Rohr)Baustoffklasse: B2Wärmedurchgangswiderstand (R-Wert): 0,56 m²K/WVerkehrslast: 50 kN/m²Plattengröße (Nutzfläche): 1.000 x 750 mmPlattengröße mit Stufenfalz: 1.025 x 770 x 25 mmVerpackungseinheit: 23 Platten = 17,25 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 14x2 mm:SKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitAußendurchmesser: 14,0 mmInnendurchmesser: 10,0 mmMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle á 200 / 600 mAluverbundrohr 14x2:Max. Betriebstemperatur: 60 °CMax. Betriebsdruck: 10 bar - Fußbodenheizung Standarddruck beträgt max. 4 barWärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 14 mmInnendurchmesser: 10 mmBiegeradius: 5 x Außendurchmesser (= 70 mm)nur für Fußbodenheizung zu verwenden!keine Trinkwasserzulassung!Verpackungseinheit: Rolle á 200 mWärmeleitblecheWärmeleitblech für Profilplatte zur gleichmäßigen WärmeverteilungMaterial: verzinktes Stahlblech 0,4 mmintegrierte Sollbruchstellen 125 mm zur Aufnahme von Heizrohr 14 x 2 mmLänge: 750 mmBreite: 118 mmVerpackungseinheit: 50 StückPE-TrennschutzfolieFolie als Trennschicht zwischen Wärmedämmung und EstrichDicke: 0,2 mmLänge: 100 mVerpackungseinheit: Rolle á 100 m(Farbabweichungen möglich)Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!  !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser Noppensystem bestellbar in folgenden Varianten: Noppenplatte 11 mm Noppenplatte 30-2 RohrträgerplatteDas Noppensystem ist geeignet für große Flächen, kleine Raumgrößen oder auch außergewöhnliche Grundrisse.Produktmerkmale und Vorteile: hervorragende Begehbarkeit und Schutz des Rohres dank hinterschäumten, trittfesten Noppen höchste Energieeffizienz angenehmes Wohlfühlklima zu jeder Jahreszeit durch Heizen und Kühlen Flexible Verlegeraster Ein-Mann-Montage wenig Verschnitt sichere Rohrfixierung durch Noppen für 14er - 16er Rohr Noppenhöhe 19 mm Aufbaubeispiel mit Wärmedämmung 11 mm: Noppenplatte mit Wärmedämmung 11 mm - WLG 035 - 60 kPa Bodenbelag   Rohrüberdeckung 45 mm Heizrohr PE-RT 16x2 oder Aluverbundrohr 16x2 16 mm Systemdämmung 11 mm Bodenplatte / Betondecke       Konstruktionshöhe* 72 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel!  Alternativ kann auch 14er Rohr eingesetzt werden. Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.   Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen  Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!   Noppenplatte 30-2 - DES sg WLG 040 - 5 kN Bodenbelag   Rohrüberdeckung 45 mm Heizrohr PE-RT 16x2 oder Aluverbundrohr 16x2 16 mm Systemdämmung 28 mm Bodenplatte / Betondecke       Konstruktionshöhe* 90 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel!  Alternativ kann auch 14er Rohr eingesetzt werden. Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.   Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!  Aufbaubeispiel ohne Wärmedämmung: Rohrträger-/ Noppenplatte / Noppenelement ohne Dämmung Bodenbelag   Rohrüberdeckung 45 mm Heizrohr PE-RT 16x2 oder Aluverbundrohr 16x2 16 mm Systemdämmung keine Bodenplatte / Betondecke       Konstruktionshöhe* 61 mm * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel!  Alternativ kann auch 14er Rohr eingesetzt werden. Sie können je nach Bedarf auch eine Zusatzdämmung verwenden.Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.   Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus! Welcher Estrich?Für das Set empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können. Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit. Mindestheizrohrüberdeckung: 35 mm Der Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen. Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich: Parkettboden Laminatboden Fliesen aller Art PVC Teppiche und Textilböden uvm. Setgrößen und Verlegeabstand: Der Verlegeabstand richtet sich nach Ihrer Wahl.   Verlegeabstand: 10 cm Für empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc. Verlegeabstand: 15 cm Standard Abstand, für alle anderen Räumlichkeiten. Verlegeabstand: 20 cm Für bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc. Bedarf Heizrohr und Rohrhalter: Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand. Heizkreislänge:   Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.   !!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.     Voll-Noppenplatte mit Wärmedämmung 11 mm - WLG 035 - 60 kPaNoppensystemelement mit EPS-Wärmedämmplatte nach DIN EN 13163, trittfeste hinterschäumte Rohrhaltenoppen zur Aufnahme von Systemheizrohren 14-16 mm. Anwendung für Innendämmung nach DIN V 4108-10, Baustoffklasse B2 nach DIN 4102-B2Technische Daten: Inkl. Wärmedämmung (EPS-Schaumplatte mit Folie) Einfache Verbindung der Platten durch Druckknopfverbindung Anwendung gemäß DIN (auf Decken- oder Bodenplatten und unter Estrichen) Noppenhöhe 19 mm Für Rohrdurchmesser: 14 mm - 16 mm Plattengröße: 1.000 x 1.000 mm Plattengröße mit Folienüberlappung: 1.025 x 1.025 mm Nutzfläche: 1.000 x 1.000 mm WLG 035 Druckfestigkeit kN/m²: 60 kPa Wärmedurchlasswiderstand (R-Wert) : 0,314 m² K/W Wärmedurchgangskoeffizient (U-Wert) : 3,18 W/m² K Farbe: schwarzNoppenplatte 30-2 - DES sg WLG 040 - 5 kN:Noppensystemelement mit EPS-Wärmedämmplatte nach DIN EN 13163, trittfeste hinterschäumte Rohrhaltenoppen zur Aufnahme von Systemheizrohren 14-16 mm. Anwendung für Innendämmung nach DIN V 4108-10, Baustoffklasse B2 nach DIN 4102-B2Technische Daten:   Verlegeraster achsial: 5 cm - 90° diagonal: 7,5 cm - 45° Plattengröße inkl. Überlappung: 1.025 x 1.025 mm Nutzfläche: 1.000 x 1.000 mm Plattenstärke: 30/28 mm Noppengröße: 19 mm Gesamtaufbauhöhe: 49 mm WLG: 040 Wärmedurchlasswiderstand: 0,75 m2K/W max. Verkehrslast: 5,0 kPa (kN/m2) Trittschallverbesserung: 28 dBRohrträger-/ Noppenplatte / Noppenelement ohne DämmungNoppensystemelement ohne Wärme-/Trittschalldämmung geeignet für eine besonders wirtschaftliche Verlegung auf bauseitiger Dämmung und für geringe Aufbauhöhen.Technische Daten: Rohrträgerplatte ohne Wärme- und Trittschalldämmung Anwendung auf bereits verlegter Dämmschicht Material: verstärkte PS-Folie Noppenhöhe: 19 mm für Heizrohre mit einem Durchmesser von 14 - 16 mm Farbe: schwarz Plattengröße: 1.000 x 1.000 mm Plattengröße mit Folienüberlappung: 1.025 x 1.025 mm Verpackungseinheit: 10 Platten á 1 m² = 10 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art.  Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 16x2 mm: SKZ zertifiziert Hochleistungs-Rohr Sehr gute Kriech-Stärke große Stabilität Werkstoff : DOW-LEX 2344 Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende Spannungsrissbeständigkeit Außendurchmesser: 16,0 mm Innendurchmesser: 12,0 mm Max. Betriebstemperatur: 75°C Max. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar) Sauerstoffdichtheit nach DIN 4726 Kleinster Biegeradius: 5 x Durchmesser (= 80 mm) - DIN 4721 Verpackungseinheit: Rolle á 200 / 600 mAluverbundrohr 16x2: Max. Betriebstemperatur: 60º Max. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar) Wärmeleitfähigkeit: 0,43 W/mK Sauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l d Oberflächenrauheit k = 0,007 Biegeradius 5 x DDichtschnur, Rolle 50 m zur Abdichtung des Folienstreifens VPE: 1 Rolle a 50 mKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden des Heizrohrs verändert seine Form an der Schnittkante. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststoff- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendige Regeltechnik: o Edelstahl Heizkreisverteiler 2-12 Heizkreise !!! hier bestellen !!! o Klemmverschraubungen 3/4" !!! hier bestellen !!! o Verteilerschrank UP 2-12 Heizkreise !!! hier bestellen !!! o Raumthermostat 230V analog oder mit Standard Display !!! hier bestellen !!! o Kugelhahn rot/blau !!! hier bestellen !!! o Regelstation Erweiterungsset !!! hier bestellen !!!  Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge: o Rohrhaspel !!! hier bestellen !!! o Kalibierer !!! hier bestellen !!! o Rohrschneider !!! hier bestellen !!!     !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser Dünnschicht-SystemDas Noppensystem überzeugt durch rasche Ein-Mann-Verlegung und ist geeignet für große Flächen, kleine Raumgrößen und geringe Aufbauhöhen. Weitere Produktmerkmale und Vorteile:höchste Energieeffizienzangenehmes Wohlfühlklima zu jeder Jahreszeit durch Heizen und KühlenFlexible VerlegerasterEin-Mann-Montagewenig Verschnittsichere Rohrfixierung durch Noppenfür 12er RohrNoppenhöhe 13 mmAufbaubeispiel:Mini-Noppenelement für 12er RohreBodenbelag Rohrüberdeckungmind. 10 mm bei Untergrund aus Steinzeug *variiert je nach Untergrund!Heizrohr Polybuten 12 x 1,3 mm12 mmSystemdämmungkeineBodenplatte / Betondecke   Konstruktionshöhe*22 mm* zzgl. Bodenbelag. Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.  Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Welcher Estrich?Für das Basistackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können.Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Der Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit. Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Diese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand: Der Verlegeabstand richtet sich nach Ihrer Wahl.Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.!!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Mini-Noppenelement für 12er RohreTechnische Daten:FCKW-frei, recyclingfähigMaterial: PS-Folietrittfest ausgeformte Rohrhaltenoppen, zweiseitige DruckknopfverbindungRückseitig mit KlebefolieBaustoffklasse: B2Noppenhöhe: 13 mmGeeignet für Heizrohr Polybuten 12 x 1,3mmMaße: 1 x 1 m = 1 m² DeckflächeVerpackungseinheit: 10 Stück á 1 m² = 10 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt.Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT Heizrohr 12x2:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle je nach Wahl: 100 / 200 / 600 / 750 mPolybuten-Heizrohr 12 x 1,3 mmSauerstoffdichtheit nach DIN 4726Überdurchschnittlich flexibles RohrSehr gute Beständigkeit gegen thermische und mechanische BeanspruchungHohe SpannungsrissbeständigkeitHohe SchlagzähigkeitWerkstoff: Polybuten (PB)Außendurchmesser: 12,0 mmInnendurchmesser: 9,4 mmMax. Betriebstemperatur: 70°CMax. Betriebsdruck: 8 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Biegeradius: 5 x Durchmesser (= 60 mm)Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendige Regeltechnik:o Edelstahl Heizkreisverteiler 2-12 Heizkreise!!! hier bestellen !!!o Klemmverschraubungen 3/4"!!! hier bestellen !!!o Verteilerschrank UP 2-12 Heizkreise!!! hier bestellen !!!o Raumthermostat 230V analog oder mit Standard Display!!! hier bestellen !!!o Kugelhahn rot/blau!!! hier bestellen !!!o Regelstation Erweiterungsset!!! hier bestellen !!!Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!  !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser TACKER-SET mit Regeltechnik Multidämmrolle:Selbstverlegern bringt die Dämmrolle enorme Zeitvorteile, da die Verlegung schnell und einfach von der Hand geht. Wir bieten Ihnen folgende Varianten an: Dämmrolle 20-2 mm Dämmrolle 25-2 mm Dämmrolle 30-3 mm Dämmrolle 35-3 mmSie können die Stärke je nach benötigter bzw. möglicher Aufbauhöhe wählen.  Aufbaubeispiel:   20-2 25-2 30-3 35-3   Bodenbelag           Rohrüberdeckung 45 mm 45 mm 45 mm 45 mm   Heizrohr PE-RT 17x2 oder Aluverbundrohr 16x2 16-17 mm 16-17 mm 16-17 mm 16-17 mm   Systemdämmung 18 mm 23 mm 27 mm 32 mm   Zusatzdämmung 20 mm 20 mm 20 mm 20 mm   Bodenplatte / Betondecke                       Konstruktionshöhe* 99-100 mm 104-105 mm 108-109 mm 113-114 mm   * zzgl. Bodenbelag.Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine dünnere bzw. dickere Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellenAuf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus! Welcher Estrich?Für das Tackerset empfehlen wir als Heizestrich Zementestrich oder Calciumsulfat-Fließestrich um eine niederigere Aufbauhöhe realisieren zu können. Als ein Nassestrich, besitzt der Calciumsulfat-Fließestrich durch einen sehr hohen Wasseranteil eine extreme Fließfähigkeit.Mindestheizrohrüberdeckung: 35 mm Der Zementestrich bietet eine gute Temperatur- und Feuchtigkeitsbeständigkeit.Zusätzlich besteht die Möglichkeit durch den Einsatz von Estrichzusatzmitteln den Estrich schneller aushärten zu lassen.Mindestheizrohrüberdeckung: 45 mmDiese Bodenbeläge eignen sich: Parkettboden Laminatboden Fliesen aller Art PVC Teppiche und Textilböden uvm.Setgrößen und Verlegeabstand - Sie haben die Wahl: Verlegeabstand: 10 cm Für empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc. Verlegeabstand: 15 cm Standard Abstand, für alle anderen Räumlichkeiten. Verlegeabstand: 20 cm Für bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc. Bedarf Heizrohr und Rohrhalter: Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand. Heizkreislänge: Die Heizkreislänge beträgt maximal 100 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen.   !!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder eAin ustausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie. Dämmrolle:DIN-geprüfte Wärme- und Trittschalldämmrolle verlegefertig aus Polystyrolschaum. Das aufgedruckte Raster dient als Orientierungshilfe bei der Verlegung und erleichtert zudem das Zuschneiden.Ihre Vorteile: bewährte und günstige Verlegetechnik Ein-Mann-Montage Flexible Heizrohrverlegung Sichere Haltkraft dank der reißesten Gewebefolie EPS-FCKW-freiRanddämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art.Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt. Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT 17x2 mm:Das Rohr ist super flexibel und verfügt über eine große Zähigkeit und Festigkeit. Werkstoff 2344 Max. Betriebstemperatur: 70º Max. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar) Betriebsbedigung nach EN 12319 nach Anwenderklasse 4/5 Sauerstoffdicht nach DIN 4726 Erfüllt die techn. Anforderungen nach DIN 4721 SKZ-Nr. A 468 Biegeradius 5 x DAluverbundrohr 16x2:Auf das flexible PE-RT Heizrohr wird ein Aluminiummantel stossgeschweißt. So werden die hervorragenden Eigenschaften der Kunstoffe mit den Vorzügen von Aluminium kombiniert. Max. Betriebstemperatur: 60º Max. Betriebsdruck: 10 bar (FBH-Standarddruck max. 4 bar) Wärmeleitfähigkeit: 0,43 W/mK Sauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l d Oberflächenrauheit k = 0,007 Biegeradius 5 x DTackernadeln: Perfekter Halt des Heizrohres auf der Gewebefolie Für Rohre bis 20 mm Durchmesser Länge: 42 mm// Haltekraft: 3,5 kg (EU Norm)// max. Haltekraft 9,0 kgKlebeband transparent:Breite: 50 mm, Kerndurchmesser: 75 mmKalibrierer:Zum schnellen Kalibrieren und Entgraten. Das Schneiden von Heizrohr verändert die Form des Rohres. Um das Rohrende wieder in Form zu bringen brauchen Sie einen Kalibrierer. Einsetzbar für Kunststof- und Aluverbundrohre in den Dimensionen 16x2 mm, 20x2 mm und 26x3 mm.Heizkreisverteiler aus Edelstahl: Vor- und Rücklaufbalken aus robustem, hochwertigem,korrosionsbeständigem Edelstahl-Profil Seitl. 1" Anschluss Abgänge 3/4" Eurokonus Funktions- und druckgeprüft Rücklaufbalken mit integriertem Regelventil und Schutzkappen Vorlaufbalken mit integriertem Durchflussmengenzähler DIN EN 1264-4Verteilerschrank Unterputz: Verteilerschrank weiss Unterputz (UP ) in verschiedenen Größen - für  2 bis 12 Kreisen B (xxx) x H (70,5-80,5)cm x T (11-16) cm Höhenverstellbare Standfüße Steckbare Frontsichtblende Demontierbare Estrichpralleiste Feste Rückwand mit horizontalen Schlitzen für eine universelle und einfache Montage Rahmen und Tür ausgerichtet für putz- und wandbündigen Anschluss Höhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarKlemmverschraubung 3/4" x 16/17 mm (Set a 2 Stk.):Informationen zu 2 mm Verschraubungen: Material: Messing 3/4" Eurokonus Verschraubung Zwei Verschraubungen pro Heizkreis (Vor- und Rücklauf) Verpackungseinheit: Beutel à 2 StückRaumthermostat - Alpha direct 230 V - Standard Display Großes, übersichtliches LC-Display Flache Ausführung und geringe Maße (86 x 86 x 31 mm) Korrektur Ist-Temperaturerfassung Begrenzung des Einstellbereichs der Soll-Temperatur Ventil- und Frostschutzfunktion Hochwertige Designscheibe aus kratzfestem Kunststoff (optional) Hochwertiges, modernes Design Geeignet für NC Betrieb Hohe FunktionssicherheitStellantrieb Möhlenhoff - Alpha 5 - mit VA10:Merkmale: Modernes Design Stellweg: 4,0 mm Ausführung: stromlos-zu (NC) oder stromlos-auf (NO) inkl. VA 10 (andere Ausführungen auf Anfrage) Leistungsaufnahme: 1 Watt Vollständige Kompatibilität zum Ventiladaptersystem Einfache Steckmontage 360° Montagelage Patentierter 100%-Schutz bei undichten Ventilen „First-Open“-Funktion Anpassungskontrolle auf das Ventil Ausrichthilfe auf dem Ventil Kompakte Bauform, geringe Abmessungen Rundum-Funktionsanzeige Geräuschlos & wartungsfrei Hohe Funktionssicherheit & Lebenserwartung Überspannungsgarantie TÜV-ZertifiziertTechnische Daten: Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz Einschaltstrom, max.: < 550 mA für max. 100 ms Betriebsleistung: 1 W* Stellkraft: 100 N ±5% Medientemperatur: 0 bis +100°C ** Lagertemperatur: -25°C bis +60°C Umgebungstemperatur: 0 bis +60°C Schutzgrad/Schutzklasse: IP 54 *** / II Gehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035) Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035) Leitungslänge: 1 m Gewicht mit Anschlusskabel (1 Meter): 100 g Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen MontagelagenWinkelspangen für 14-18 mm Rohr: Winkelspange für Heizrohre Durchmesser 14 -18 mmKugelhahnset 1" (Set a 2 Stk.):Kugelhanset rot/blau bestehend aus 2 Stück.Regelklemmleiste - Alpha direct Standard Komfort - 230 V - 10 Zonen Ausführung mit 6 oder 10 Zonen Bis zu 18 Stellantriebe anschließbar Ausstattung für Heiz- und/oder Kühlsysteme Einfache, intuitive Installation und Bedienung Signalisierung des Status durch LEDs Bewährte Kabelführung und normenkonforme Zugentlastung Schraublose Klemmenanschlusstechnik Übersichtlich angeordnete Anschlussklemmen Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur Einstellbare Nachlaufzeit für die Pumpen- und Kesselsteuerung Anschluss für einen Temperaturbegrenzer bzw. Taupunktsensor Wählbarer Wirksinn per DIP-Schalter: NC oder NO (NC: Stromlos zu / NO: Stromlos auf) Hohe Funktionssicherheit WartungsfreiRohrabschneider:Schneidet PVC-, Aluminium- oder Plastik-Rohre.Geeignet für Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer. Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge: o Tackergerät !!! hier bestellen !!! o Rohrhaspel !!! hier bestellen !!! o Kalibierer !!! hier bestellen !!! o Rohrschneider !!! hier bestellen !!!      !!! Wichtig, Speditionsware!!! Überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!   Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist! Zögern Sie nicht Kontakt mit uns aufzunehmen! Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.

Unser Dünnschicht-SystemHinweis:Sie haben Anpassungs- oder Änderungswünsche? Wir beraten Sie kostenlos und erstellen Ihnen ein individuelles Set! Schreiben Sie uns eine Nachricht an [email protected] oder rufen Sie uns an unter 0234/520 04 990Das Noppensystem überzeugt durch rasche Ein-Mann-Verlegung und ist geeignet für große Flächen, kleine Raumgrößen und besonders für geringe Aufbauhöhen.Weitere Produktmerkmale und Vorteile:höchste Energieeffizienzangenehmes Wohlfühlklima zu jeder Jahreszeit durch Heizen und KühlenFlexible VerlegerasterEin-Mann-Montagewenig Verschnittsichere Rohrfixierung durch Noppenfür 12er RohrNoppenhöhe 13 mmAufbaubeispiel:Mini-Noppenelement für 12er RohreBodenbelag Rohrüberdeckungmind. 10 mm bei Untergrund aus Steinzeug *variiert je nach Untergrund!Heizrohr Polybuten 12 x 1,3 mm12 mmSystemdämmungkeineBodenplatte / Betondecke   Konstruktionshöhe*22 mm* zzgl. Bodenbelag. Der Aufbau dient nur als Beispiel! Sie können je nach Bedarf auch eine Zusatzdämmung verwenden. Selbstverständlich kann die Zusatzdämmung direkt bei uns erworben werden.  Hier die Zusatzdämmung EPS DEO/WLG 035 - 100 kPa/ WAB bestellen Auf Wunsch berechnen wir kostenlos und individuell für Ihr Projekt den idealen Bedarf sowie die Konstruktionshöhe aus!Diese Bodenbeläge eignen sich:ParkettbodenLaminatbodenFliesen aller ArtPVCTeppiche und Textilbödenuvm.Setgrößen und Verlegeabstand: Der Verlegeabstand richtet sich nach Ihrer Wahl.Verlegeabstand: 10 cmFür empfindsame Räumlichkeiten wie Badezimmer, Kinderzimmer, Kindergarten, Seniorenheime etc.Verlegeabstand: 15 cmStandard Abstand, für alle anderen Räumlichkeiten.Verlegeabstand: 20 cmFür bevorzugt kühle Räumlichkeiten wie Schlafzimmer, Abstellräume, Gäste-WCs, Sporthallen etc.Bedarf Heizrohr und Rohrhalter:Der Bedarf an Heizrohr und Rohrhalter variiert je nach Verlegeabstand.Heizkreislänge:Die Heizkreislänge beträgt maximal 90 m, daher empfehlen wir den Raum in mehrere Heizkreise aufzuteilen. !!! Bitte beachten Sie, dass bei diesem Set-Angebot eine Rückgabe oder Austausch einzelner Komponenten nicht möglich ist. Zögern Sie nicht Kontakt mit uns aufzunehmen. Sollte das angebotene Set nicht zu Ihren Bedürfnissen passen, erstellen wir gerne und völlig unverbindlich ein individuelles Angebot für Sie.Mini-Noppenelement für 12er RohreTechnische Daten:FCKW-frei, recyclingfähigMaterial: PS-Folietrittfest ausgeformte Rohrhaltenoppen, zweiseitige DruckknopfverbindungRückseitig mit KlebefolieBaustoffklasse: B2Noppenhöhe: 13 mmGeeignet für Heizrohr Polybuten 12 x 1,3mmMaße: 1 x 1 m = 1 m² DeckflächeVerpackungseinheit: 10 Stück á 1 m² = 10 m²Randdämmstreifen 150x8 mm mit Folienschürze:Der Randdämmstreifen dient zur schallbrückenfreien Verlegegung von Estrichen jeglicher Art. Damit wird der Estrich vom Mauerwerk oder sonstigen Einbauten getrennt.Mit angeschweißter PE-Folie. 100 % HFCKW- und KFKW-frei.PE-RT Heizrohr 12x2:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-Stärkegroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitMax. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Verpackungseinheit: Rolle je nach Wahl: 100 / 200 / 600 / 750 mPolybuten-Heizrohr 12 x 1,3 mm Sauerstoffdichtheit nach DIN 4726Überdurchschnittlich flexibles RohrSehr gute Beständigkeit gegen thermische und mechanische BeanspruchungHohe SpannungsrissbeständigkeitHohe SchlagzähigkeitWerkstoff: Polybuten (PB)Außendurchmesser: 12,0 mmInnendurchmesser: 9,4 mmMax. Betriebstemperatur: 70°CMax. Betriebsdruck: 8 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Biegeradius: 5 x Durchmesser (= 60 mm)Heizkreisverteiler aus Edelstahl:Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-ProfilSeitl. 1" AnschlussAbgänge 3/4" EurokonusFunktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem DurchflussmengenzählerDIN EN 1264-4Verteilerschrank Unterputz:Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenB (xxx) x H (70,5-80,5)cm x T (11-16) cmHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarKlemmverschraubung 3/4" x 16 mm (Set a 2 Stk.):Material: Messing3/4" Eurokonus VerschraubungZwei Verschraubungen pro Heizkreis (Vor- und Rücklauf)Verpackungseinheit: Beutel à 2 StückBlindstopfen 3/4"Blindstopfen 3/4" um nicht genutzte Abgänge, z.B. bei einem Heizkreisverteiler zu schließenRaumthermostat - Alpha direct 230 V - Standard DisplayGroßes, übersichtliches LC-DisplayFlache Ausführung und geringe Maße (86 x 86 x 31 mm)Korrektur Ist-TemperaturerfassungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionHochwertige Designscheibe aus kratzfestem Kunststoff (optional)Hochwertiges, modernes DesignGeeignet für NC BetriebHohe FunktionssicherheitStellantrieb Möhlenhoff - Alpha 5 - mit VA10 - 230V:Merkmale:Modernes DesignStellweg: 4,0 mmAusführung: stromlos-zu (NC)inkl. VA 10 (andere Ausführungen auf Anfrage)Leistungsaufnahme: 1 WattVollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungüberspannungsgarantieTüV-ZertifiziertTechnische Daten:Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msBetriebsleistung: 1 W *Stellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 güberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95 **) in Abhängigkeit vom Adapter auch höher ***) in allen MontagelagenKugelhahnset 1" (Set a 2 Stk.):Kugelhanset rot/blau bestehend aus 2 Stück.Regelklemmleiste - Alpha direct Standard:Bis zu 18 Stellantriebe anschließbarAusstattung für Heiz- und/oder KühlsystemeEinfache, intuitive Installation und BedienungSignalisierung des Status durch LEDsBewährte Kabelführung und normenkonforme ZugentlastungSchraublose Klemmenanschlusstechnikübersichtlich angeordnete AnschlussklemmenAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturEinstellbare Nachlaufzeit für die Pumpen- und KesselsteuerungAnschluss für einen Temperaturbegrenzer bzw. TaupunktsensorWählbarer Wirksinn per DIP-Schalter: NC oder NO (wählbar NUR in den Ausführungen Komfort und Control)(NC: Stromlos zu / NO: Stromlos auf)Hohe FunktionssicherheitWartungsfreiRohrabschneider:Schneidet PVC-, Aluminium- oder Plastik-Rohre. Geeignet für Rohre bis zu einem Durchmessser von 25 mm, mit auswechselbarem Messer.Unser Tipp: Ergänzen Sie Ihr Basis-Set um die notwendigen Werkzeuge:o Rohrhaspel!!! hier bestellen !!!o Kalibierer!!! hier bestellen !!!o Rohrschneider!!! hier bestellen !!!  !!! Wichtig, Speditionsware!!! überprüfen Sie bitte Ihre Rufnummer auf Richtigkeit!!!
